卧式管壳式换热设备三维结构设计

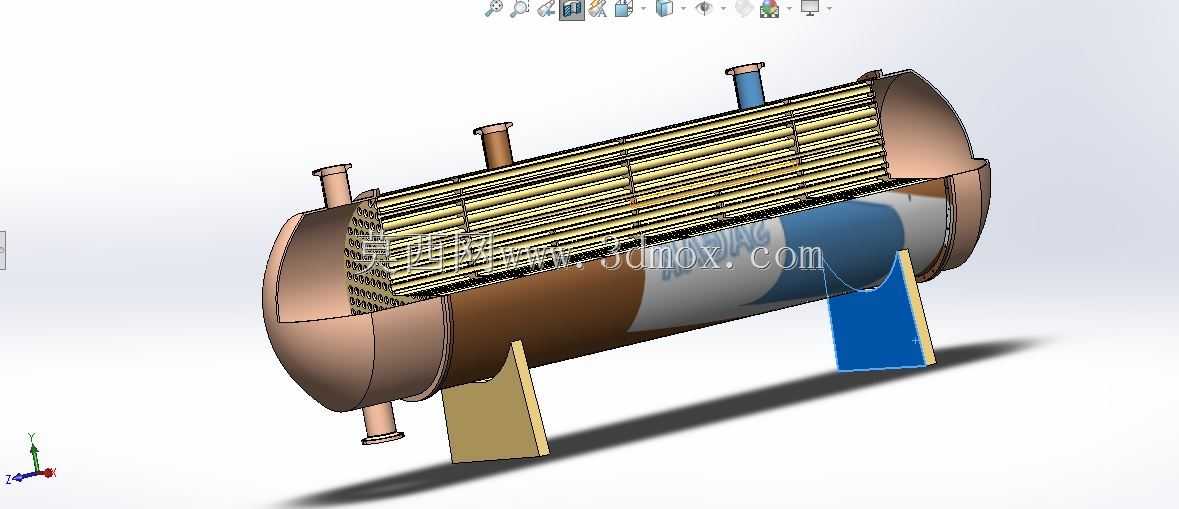

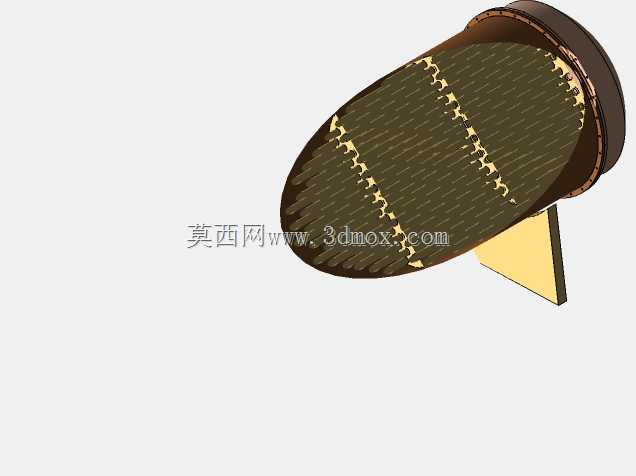

该模型还原的是工业领域应用极广的卧式管壳式换热设备，这类设备常出现在化工生产的物料预热、余热回收工段，也会配套在暖通系统的汽水换热单元、电厂的冷凝回收环节，用来实现两种不同温度流体之间的热量传递，既可以完成工艺要求的物料升温或降温，也能回收生产过程中废弃的热量降低能耗。从结构设计来看，模型做了半剖展示，能清晰看到内部的管束排布、折流板设置，管束采用平行排列的换热管，两端通过管板固定，筒体内的折流板按照等间距布置，既可以支撑换热管避免运行中出现振动形变，也能改变壳程流体的流向，提升湍流程度强化传热效率。设备的接口做了明确区分，筒体顶部和底部的不同口径接管分别对应壳程、管程的流体进出口，设计时会根据流体的流量、流速参数匹配接管通径，避免进出口阻力过大影响系统运行效率。支撑结构采用的是标准鞍式支座，两个支座分别布置在筒体靠近两端封头的位置，其中一个支座设置为滑动结构，用来补偿设备运行时因温度变化产生的热胀冷缩形变，避免结构应力集中导致焊缝开裂或部件损坏。设计过程中需要兼顾传热效率与压降要求，管束的管径、管间距、排布方式都会直接影响换热面积与流体阻力，折流板的切口高度、间距需要结合壳程流体的物性参数计算确定，既要保证流体能充分冲刷换热管表面减少死区，也要控制壳程的压力损失在工艺允许范围内。筒体的直径、长度根据所需换热面积计算确定，两端采用标准椭圆形封头，承压能力更强，适合多数中低压换热工况。安装时需要注意设备的水平度偏差控制，避免因倾斜导致壳程流体分布不均，影响换热效果，同时要预留足够的抽芯空间，方便后期检修时抽出管束清理结垢、更换损坏的换热管。这类设备的三维建模需要严格匹配各部件的装配关系，管板与换热管的连接、封头与筒体的法兰密封结构都要做细节还原，方便设计人员直接用于结构校核、管路配套设计，也能作为生产制造的参考依据，减少二维图纸理解偏差带来的加工错误。
