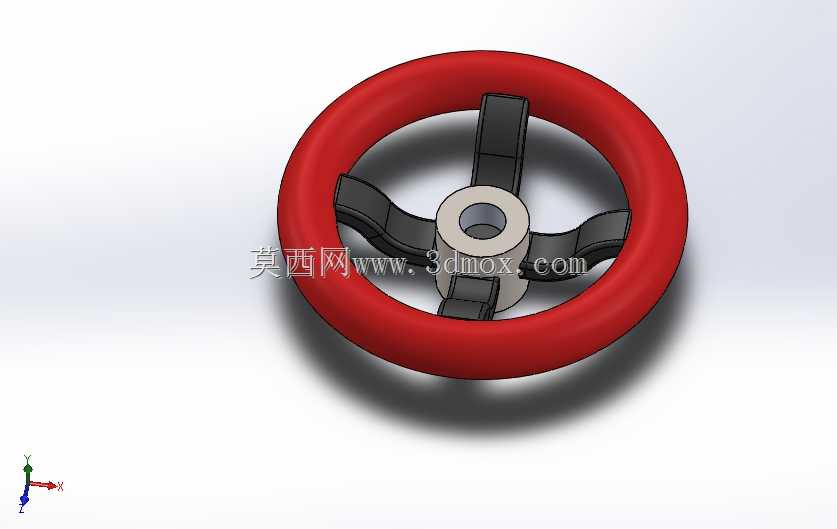

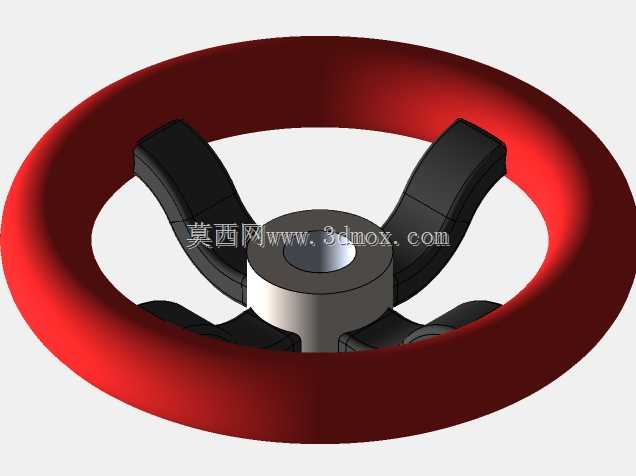

三幅条包胶轮缘机床操作手轮结构

这款手轮的结构设计完全围绕工业现场手动操控的实际需求展开，轮缘采用外包防滑胶层的结构，区别于传统全金属手轮，操作人员在沾有少量切削液、润滑油的工况下转动时，不会出现打滑脱手的情况，同时胶层能隔绝金属冬季冰手的触感，长时间操作也不会产生硌手的不适感。三幅条的支撑结构在设计时做了受力优化，每根幅条都采用带弧度的变截面造型，既避免了直角结构带来的应力集中问题，又能在保证整体结构强度的前提下减少材料用量，降低手轮整体自重，操作人员转动时不需要施加额外的力来克服手轮自身重量。中心的安装毂采用带键槽的通孔设计，适配常规直径的操作轴，安装时通过平键传递扭矩，轴端加装锁紧挡圈即可完成轴向固定，不需要额外加工复杂的安装结构，适配绝大多数通用机床、小型工业设备的手动调节轴安装尺寸。

从实际应用场景来看，这类手轮多用于普通车床的进给轴微调、铣床工作台的位置手动调整、印刷设备的辊筒间隙调节、包装机械的走纸位置校准等需要人工精准微调的工位，区别于手轮直径更小的微调旋钮，这款手轮的轮缘直径更大，转动时的力臂更长，操作人员施加较小的握力就能获得足够的调节扭矩，在设备断电调试、初始位置校准、精细进给调整的场景下，操控手感比小直径操作件更顺畅。设计时特意将幅条与轮缘、中心毂的连接位置做了圆弧过渡处理，没有尖锐的棱角凸起，即使操作人员快速转动手轮，也不会被边角刮擦到工作服或者皮肤，符合工业操作件的安全设计要求。轮缘的胶层与内部金属骨架采用一体注塑包覆的工艺，不会出现胶层脱落、相对滑动的问题，长期频繁使用也能保持稳定的防滑性能。中心安装毂的端面做了铣平处理，安装时可以紧贴轴套或者轴承的端面，不会出现安装倾斜导致的手轮转动偏心问题，转动过程中整体动平衡表现良好，高速转动时不会出现明显的晃动感，能保证微调操作的精度稳定性。
