电子设备散热用鳍片式热沉结构仿真分析模型

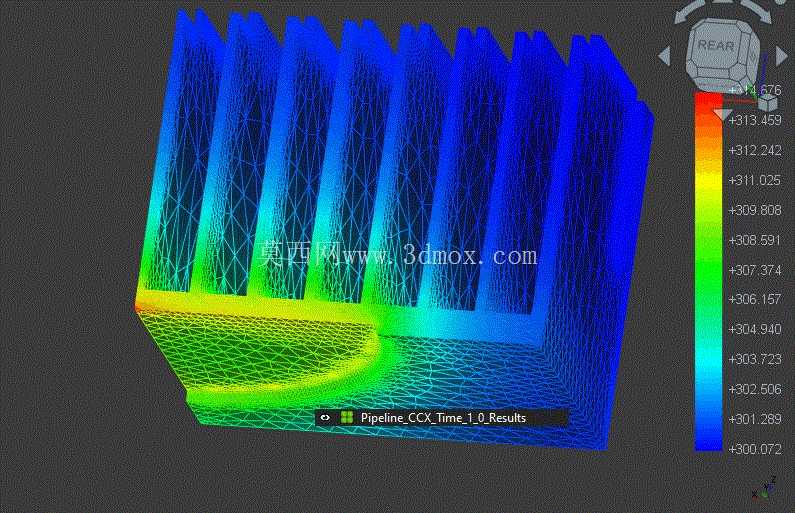

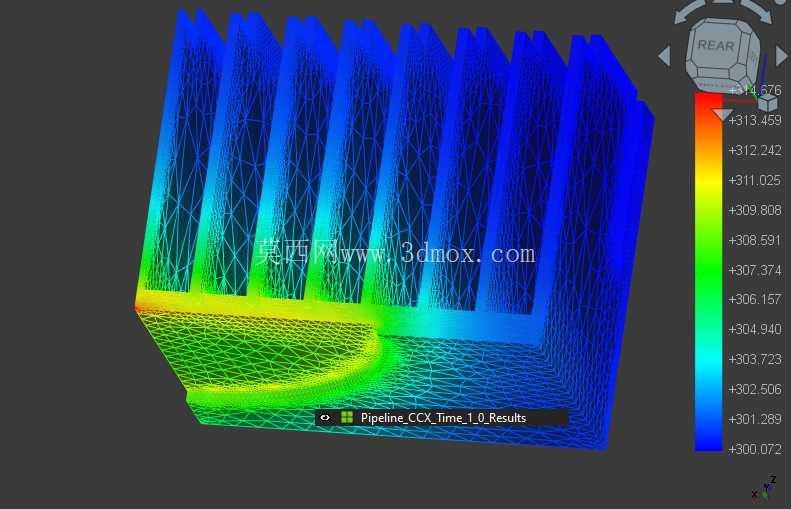

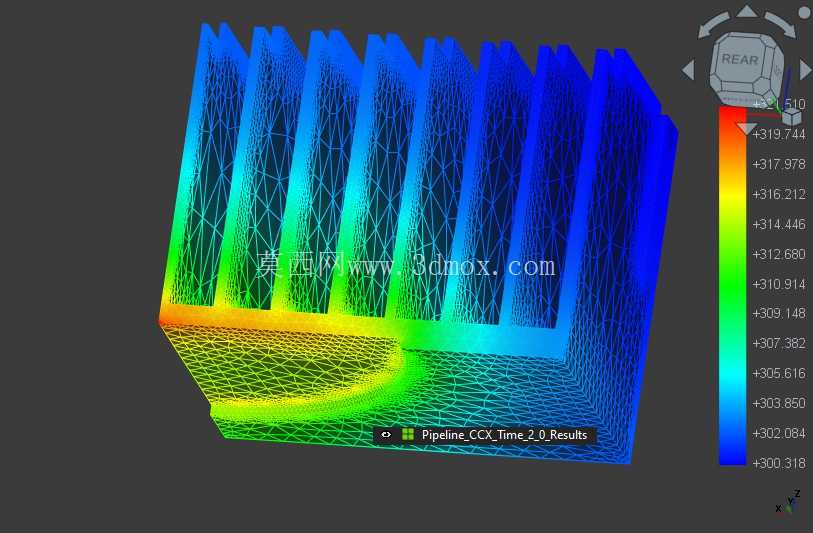

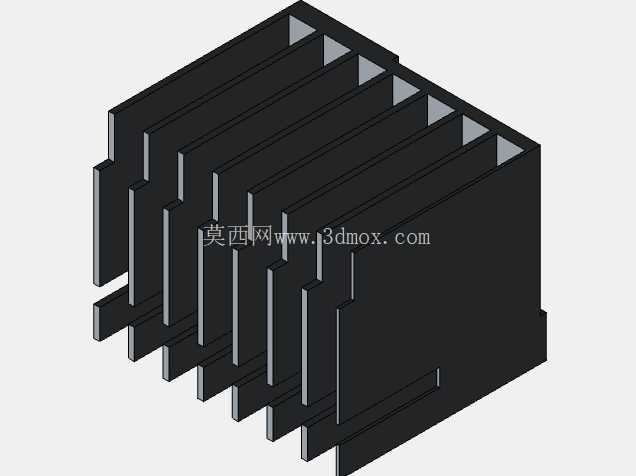

　　从结构布局来看，鳍片采用等间距平行排布，单鳍片厚度控制在兼顾结构强度与散热面积的合理区间，鳍片高度根据设备内部的可用垂直空间做了匹配设计，底座厚度预留了与发热芯片接触的安装平面，平面区域可根据实际安装需求加工定位孔或涂覆导热界面材料的避让区域，安装边界完全适配常规4S通讯类终端设备的内部腔体尺寸，不需要额外修改设备外壳结构即可完成装配。在热设计逻辑上，该结构充分考虑了非稳态工况下的温度变化特性，也就是设备从冷态启动到满负载运行、再到负载波动过程中的温度响应，通过有限元仿真的方式可以直观看到不同时间节点下，热量从底座接触面向鳍片顶端传递的温度梯度分布，图中呈现的云图结果清晰显示，圆弧过渡区域的温度分布更均匀，没有出现常规直角衔接处的局部高温区，鳍片表面的温度从根部到顶端呈现连续的梯度变化，说明鳍片的散热面积利用率处于较高水平，没有出现大面积鳍片温度接近环境温度、未参与有效换热的情况。在消费电子、通讯基站设备、工业控制板卡的热设计环节，鳍片式散热结构是最常用的被动散热解决方案，这类结构的设计合理性直接决定核心发热器件的工作温度上限，进而影响整机的运行稳定性与使用寿命。本次呈现的散热结构模型，针对小空间内高功率芯片的散热需求做了针对性优化，区别于常规等厚直鳍片设计，该结构在底座与鳍片衔接区域做了圆弧过渡处理，能够有效降低热传导路径上的热阻，避免热量在鳍片根部堆积。

　　在实际工程应用中，这类散热结构不需要额外搭配风扇即可满足中低功率器件的散热需求，能够有效降低设备运行噪音，减少活动部件带来的故障点，适合对可靠性要求较高的通讯类终端设备使用。结构设计过程中，鳍片间距的取值充分考虑了自然对流条件下的空气流动阻力，间距过小会导致空气在鳍片间流动不畅，形成流动死区降低散热效率，间距过大则会在有限空间内减少总散热面积，该模型的鳍片间距经过仿真迭代优化，在自然对流工况下能够让空气在鳍片间形成顺畅的上升流道，带走鳍片表面的热量。

　　底座的圆弧过渡设计除了降低热阻之外，还能够减少压铸或机加工过程中的应力集中问题，提升结构的抗振动、抗冲击性能，适配移动类通讯设备的使用场景，避免设备在跌落、运输过程中出现鳍片根部断裂的情况。从安装适配性来看，底座的接触平面平面度控制在散热设计要求的范围内，能够保证与发热芯片表面的充分接触，减少接触热阻，底座的外形尺寸可根据不同规格的芯片安装区域做等比例缩放，鳍片数量也可根据实际散热功率需求做增减调整，模型的参数化逻辑支持快速修改结构参数后重新进行仿真验证，大幅缩短热设计的迭代周期。

　　在仿真分析层面，该模型对应的非稳态仿真设置能够还原真实使用场景下的负载波动情况，比如设备在进行信号传输时功率瞬时升高、待机时功率降低的温度变化，相比稳态仿真更贴近实际运行状态，得到的温度结果更具参考价值，能够帮助结构工程师准确判断极端工况下的最高温度是否在器件允许的工作温度范围内，避免出现过热降频甚至器件损坏的问题。对于通讯类设备而言，内部空间通常十分紧凑，散热结构的外形尺寸不能侵占其他功能模块的安装空间，该模型的整体轮廓规整，没有多余的突出结构，能够很好地嵌入设备内部的预留散热区域，鳍片顶端与设备外壳之间预留了足够的空气流通间隙，保证热空气能够顺利从设备的散热孔排出。在材料选择上，这类结构通常采用铝合金材质，在保证导热性能的同时控制整体重量，符合移动通讯设备的轻量化设计需求，模型的结构设计也适配铝合金压铸的生产工艺，鳍片的拔模角度、根部圆角都符合压铸工艺的要求，不需要做过多的工艺修改即可开模生产，能够有效降低量产阶段的工艺成本。
