沃尔沃240三联表盘装饰盖及背板结构

该部件为适配沃尔沃240车型的三联仪表安装配套结构件，主要应用于车辆驾驶舱仪表区域的改装与原厂替换场景，核心作用是为三个3英寸规格的车载仪表提供稳定的安装承载基础，同时完成仪表区域的外观装饰覆盖，遮挡仪表后方的线束、安装支架等内部结构，保证驾驶舱仪表区域的视觉整体性。从实际装车使用的角度来看，这类三联表结构多用于老款车型的仪表升级场景，当车主需要额外加装水温、油压、涡轮压力等监测仪表时，该部件可以直接替换原有对应位置的饰板，无需对仪表台本体进行破坏性切割改造，大幅降低改装施工的难度，同时保证安装后的贴合度与原厂内饰风格统一。

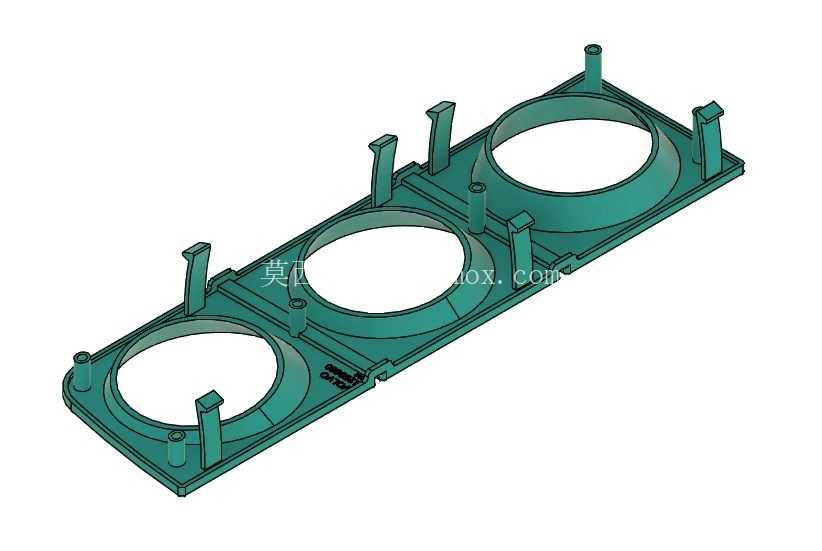

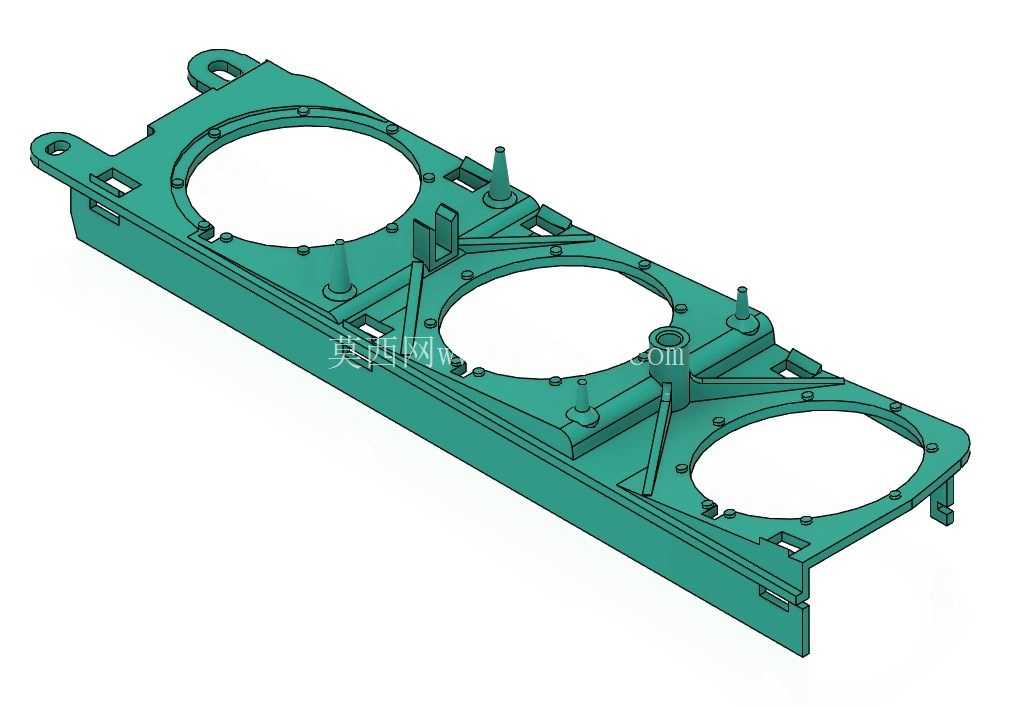

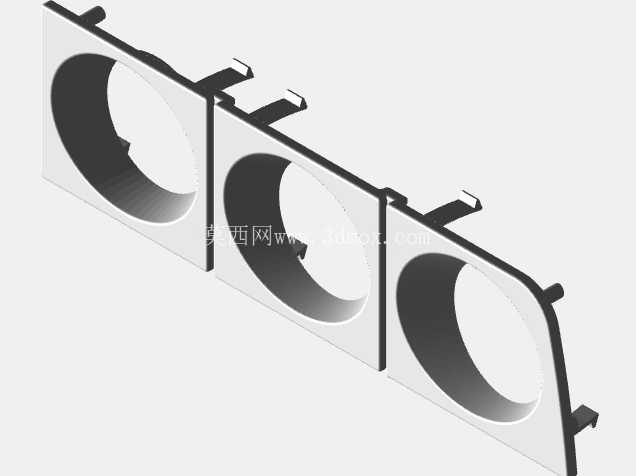

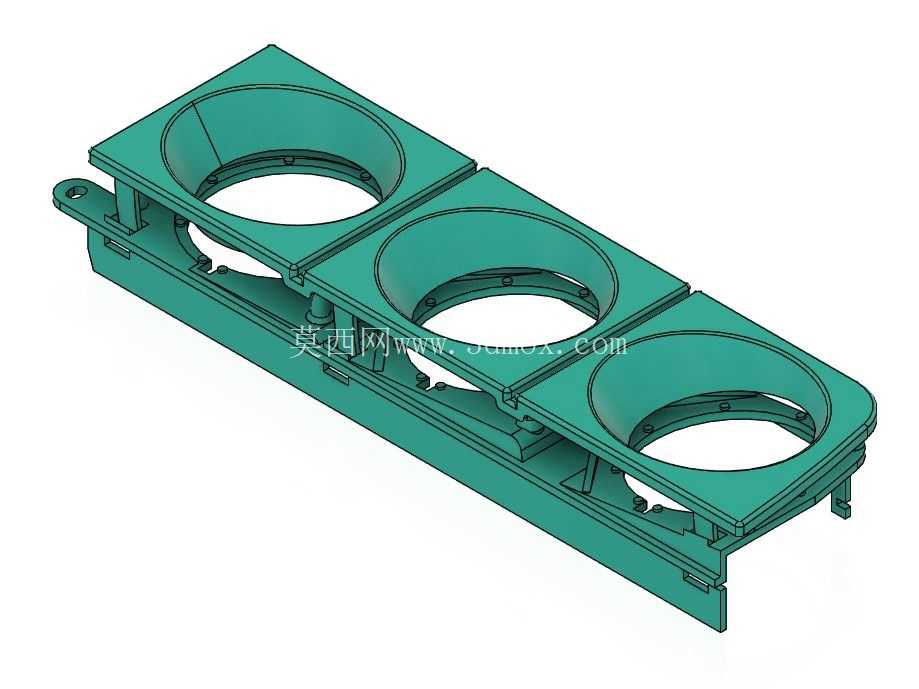

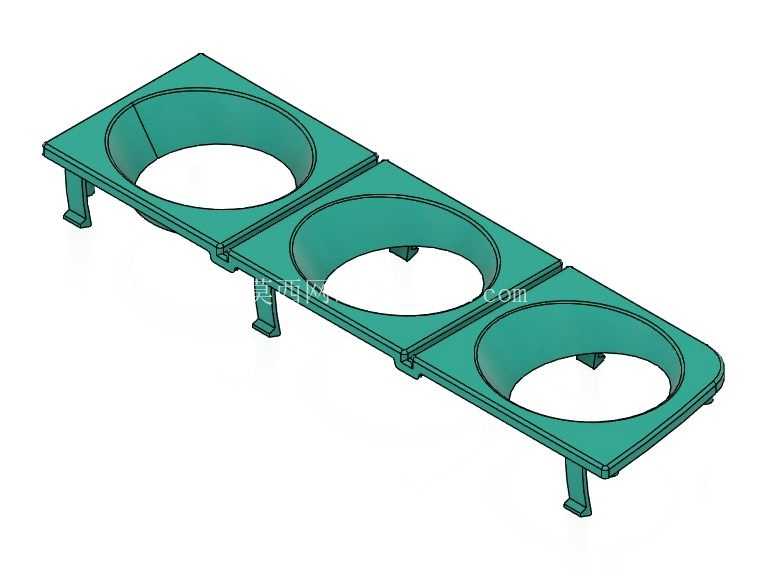

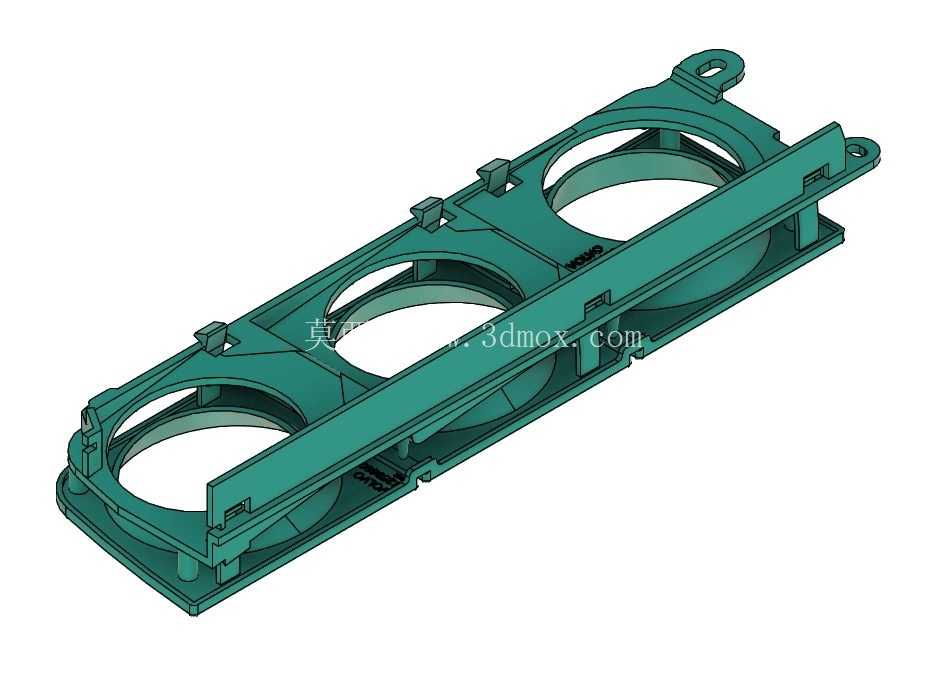

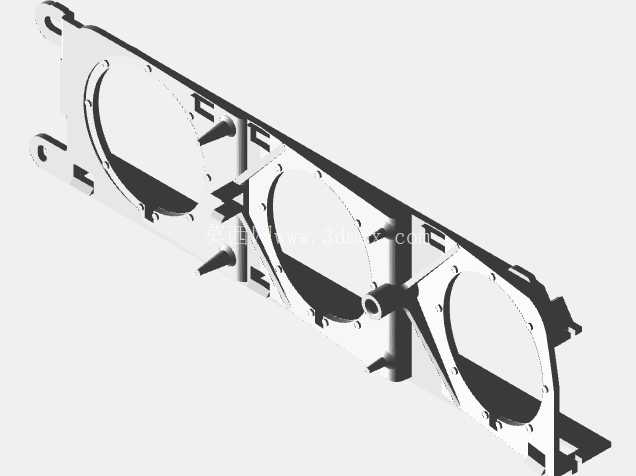

从结构设计层面来看，该部件采用一体化框架加三个独立仪表安装位的布局，三个圆形安装腔沿部件长度方向等距排布，每个安装腔的内径尺寸严格匹配3英寸仪表的外圈直径，腔体内壁预留有仪表卡接的限位台阶，安装时只需将仪表从后方推入腔体，依靠台阶限位即可保证仪表正面与装饰盖表面齐平，不会出现突出或凹陷的问题。部件侧边延伸出带安装孔的固定支耳，支耳位置与仪表台内部原有安装螺柱的位置完全对应，装车时直接拧入固定螺丝即可完成部件的固定，无需额外制作转接支架。部件底部的背板结构并非实心封闭设计，而是采用框架式镂空结构，一方面可以减轻部件自身重量，降低长期使用后因自重导致的安装位变形风险，另一方面可以为仪表后方的线束连接预留足够的操作空间，方便施工时插拔仪表接线插头，同时镂空结构也能为仪表工作时产生的少量热量提供散热通道，避免密闭空间内积热影响仪表的使用寿命。

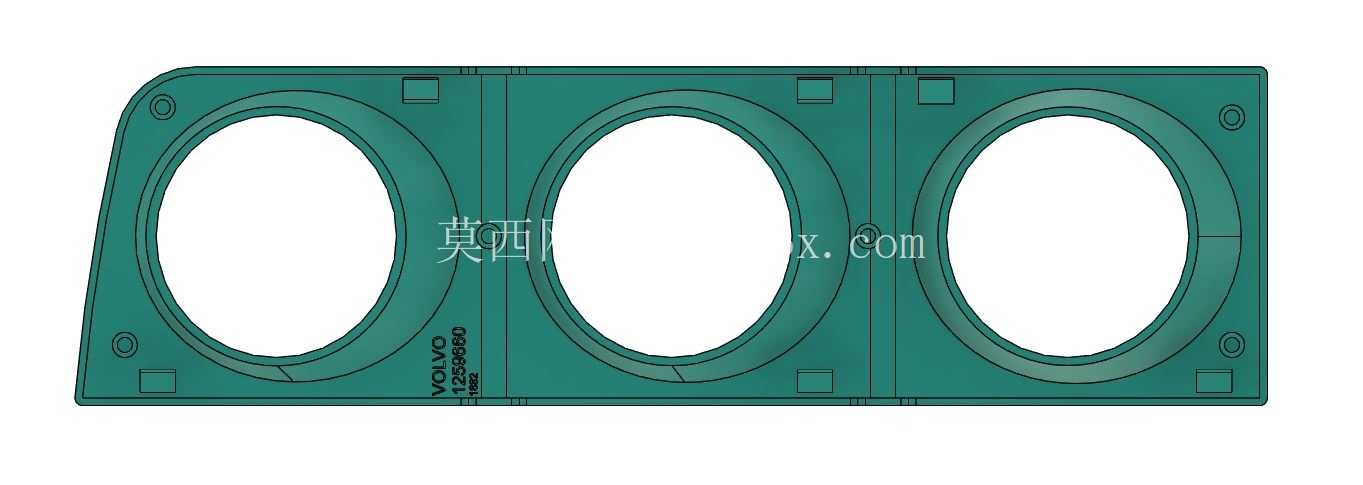

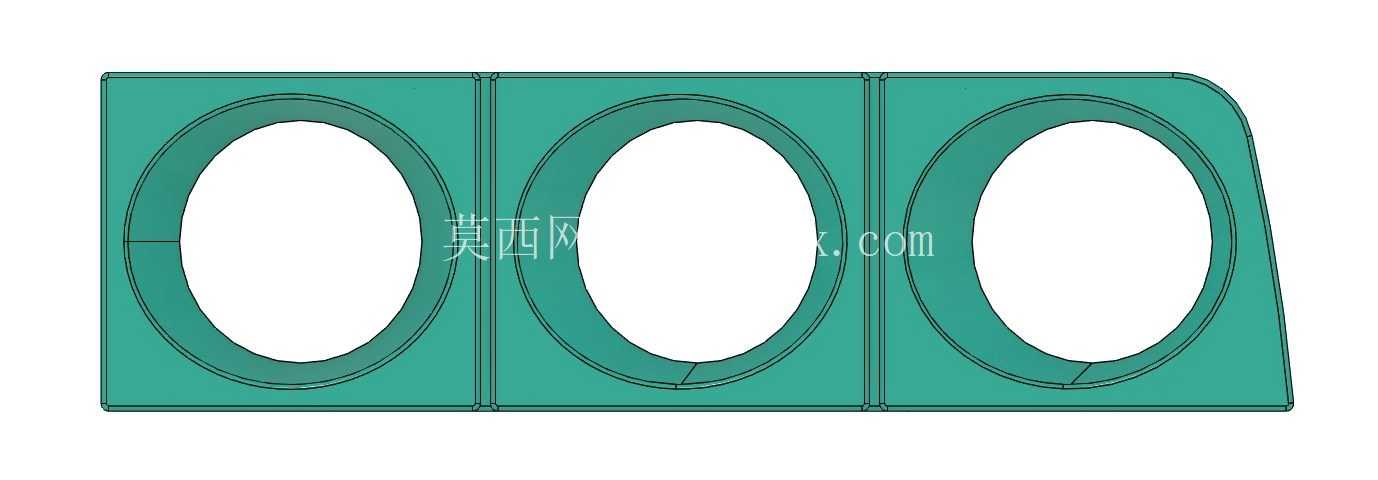

在安装边界的尺寸控制上，该部件的整体外轮廓尺寸完全匹配沃尔沃240车型仪表台对应安装区域的凹陷尺寸，部件边缘的翻边结构可以完全遮盖安装区域与仪表台之间的拼接缝隙，不会出现漏缝或者错位的问题。三个仪表安装位的中心距经过精准校核，既保证相邻两个仪表之间留有足够的间隙，避免仪表外圈互相干涉，也不会因为间距过大导致整体布局松散，影响视觉效果。部件侧边的固定支耳厚度控制在2mm，既保证足够的结构强度，拧紧螺丝时不会出现支耳断裂的问题，也不会因为厚度过大导致安装后部件整体向外突出，影响与周边内饰件的平面度对齐。

从实际使用的可靠性角度出发，该结构的框架部分采用加强筋布局，在三个安装腔的连接位置以及背板的横梁位置都设置了纵向加强筋，提升整体结构的抗扭强度，即使车辆行驶在颠簸路面产生持续振动，也不会出现框架变形导致仪表松动、错位的问题。每个安装腔的边缘都做了圆角过渡处理，既避免安装时锋利边角划伤施工人员，也能防止应力集中导致的腔体外缘开裂问题。背板上的卡扣位置与原车内饰的卡扣点位完全对应，安装时可以先通过卡扣将部件预固定在仪表台上，再拧入固定螺丝，降低施工时的对位难度，也能进一步提升部件固定的稳定性，避免长期使用后出现部件松动产生异响的问题。

在实际改装应用中，该部件可以适配绝大多数市售的3英寸直径车载仪表，无需针对特定品牌的仪表进行额外修改，通用性较强。安装完成后，装饰盖表面与仪表台周边的饰板处于同一平面，视觉上与原厂内饰融为一体，不会有后期加装的突兀感。同时该结构也预留了仪表调节旋钮的操作空间，不会因为装饰盖的遮挡导致无法对仪表进行参数设置。对于从事老车修复、内饰改装的结构设计人员来说，该部件的设计思路具备较强的参考价值，即在不破坏原车本体结构的前提下，通过替换式的饰件实现功能扩展，同时兼顾安装便利性与外观一致性，平衡了改装需求与原车结构完整性的要求。
