沃尔沃240子弹头连接器母端隔离绝缘件

在商用车线束维修与改装场景中，发动机舱内的接插件可靠性直接决定整车电气系统的运行稳定性，沃尔沃240系列车型的发动机周边线束长期处于高温、油污、振动的复杂工况下，原厂接插件的绝缘隔离部件老化后，容易出现针脚短路、信号传输中断的问题，这类子弹头结构的母端隔离绝缘件，就是针对该类接插件的替换适配需求设计的。

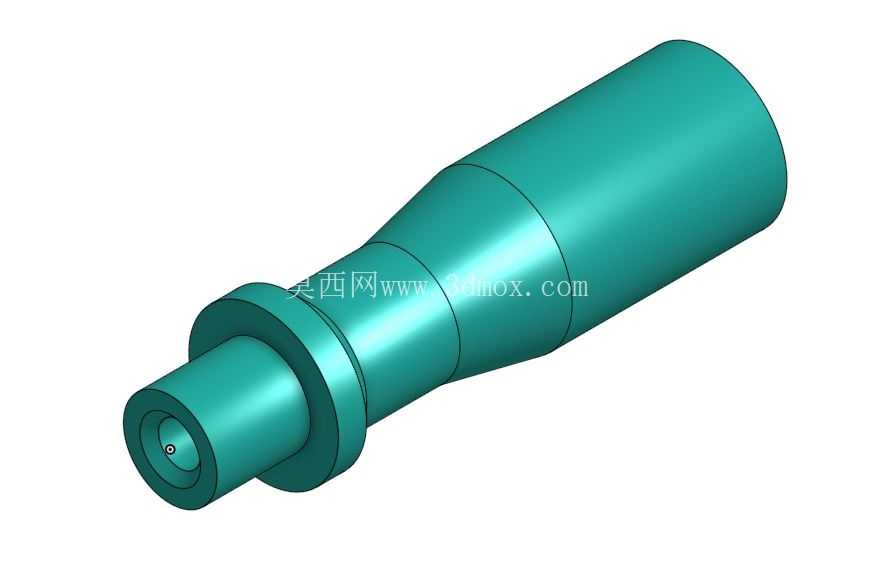

该部件的核心功能是实现连接器母端针脚之间的物理隔离与绝缘防护，同时作为插头对接时的定位导向结构，保证公母端插合时针脚精准对位，避免插偏导致的针脚弯折、接触不良问题。从结构设计来看，整体采用阶梯变径的柱式外形，前端小直径段为插合导向段，端面预留针脚穿装孔，孔位同轴度控制在0.05mm以内，保证公针插入时无卡滞；中段的锥形过渡段一方面适配插头外壳的内部型腔，另一方面在插合时提供预紧力，避免车辆振动导致的接插件松脱；后端大直径段为限位固定段，外侧的环形凸台与插头外壳的卡槽配合，实现绝缘件在插头壳体内的轴向定位，防止插拔过程中绝缘件随公头移位。

设计过程中首先参考了原厂接插件的安装边界尺寸，整体总长控制在适配插头壳体的内部容纳空间范围内，最大外径与插头壳体内径保持0.1-0.2mm的间隙配合，既方便绝缘件装入壳体，又不会出现径向晃动。针脚孔的直径根据适配的线径针脚尺寸设计，孔壁厚度均匀控制在1.2mm以上，保证足够的绝缘强度，避免相邻针脚之间出现爬电、击穿问题。材质选型上适配耐油、耐高温的绝缘材料，能够承受发动机舱内-40℃到125℃的工作温度范围，同时抵御机油、柴油、线束防护剂的腐蚀，长期使用不会出现脆化、开裂问题。

从实际安装场景来看，该绝缘件用于沃尔沃240车型发动机线束的各类子弹头型插头中，包括传感器线束、喷油器线束、执行器供电线束等位置的接插件，替换老化破损的原厂绝缘件时，无需更换整个插头总成，仅需将旧绝缘件从壳体中取出，穿好对应针脚后将新绝缘件压入壳体卡槽即可，大幅降低线束维修的成本与工时。设计时特意优化了插合面的倒角结构，前端导向段的外圆做了15°的导入倒角，针脚孔入口做了0.3mm的圆角处理，即使在维修车间光线不佳、操作空间狭窄的情况下，也能顺利完成公母端的插合，减少装配失误率。

考虑到发动机运行时的持续振动，绝缘件与壳体的配合凸台做了防滑结构设计，凸台侧面增加了细微的防滑纹路，压入壳体后与卡槽内壁形成足够的静摩擦力，即使在高频振动工况下也不会出现轴向窜动，保证针脚的接触位置始终处于设计范围内，避免因绝缘件移位导致的针脚接触深度不足、接头发热等问题。同时绝缘件的外壁与插头壳体的内壁之间预留了均匀的密封胶容纳槽，打胶密封时胶体能够均匀填充间隙，提升接插件整体的防水防尘等级，满足发动机舱IP67的防护要求，避免水汽、灰尘进入接头内部造成针脚氧化锈蚀。

在建模过程中，所有配合尺寸均按照互换性要求设计，关键尺寸的公差带严格参照汽车接插件的行业标准，保证与原厂插头、公端接头的完全互换，不需要额外修配即可直接安装使用。整体结构没有冗余的设计特征，在保证结构强度与绝缘性能的前提下尽可能精简壁厚，既控制了部件的生产成本，也减少了安装时占用的空间，适配线束布置时的狭小空间需求。
