VDO驾驶舱连接器外壳复刻结构件

　　商用车驾驶舱的电气连接可靠性，直接决定了整车仪表、操控信号的传输稳定性，这类连接器外壳作为线束对接的物理防护载体，需要同时兼顾插接定位精度、线束防拉扯能力、舱内复杂工况下的耐老化表现。本次复刻的VDO系列连接器外壳，针对沃尔沃240系列车型驾驶舱内的多路线束对接场景设计，适配舱内仪表组、操控按键组与主线束的分路对接需求，安装位置位于驾驶舱仪表台内侧的线束集中排布区，该区域日常受舱内温度波动影响，夏季暴晒后舱内封闭空间温度可达七十摄氏度以上，冬季低温环境下又会降至零下二十摄氏度，同时还会面临舱内凝露、灰尘堆积的工况，因此外壳的结构设计首先围绕环境耐受性做了针对性考量。

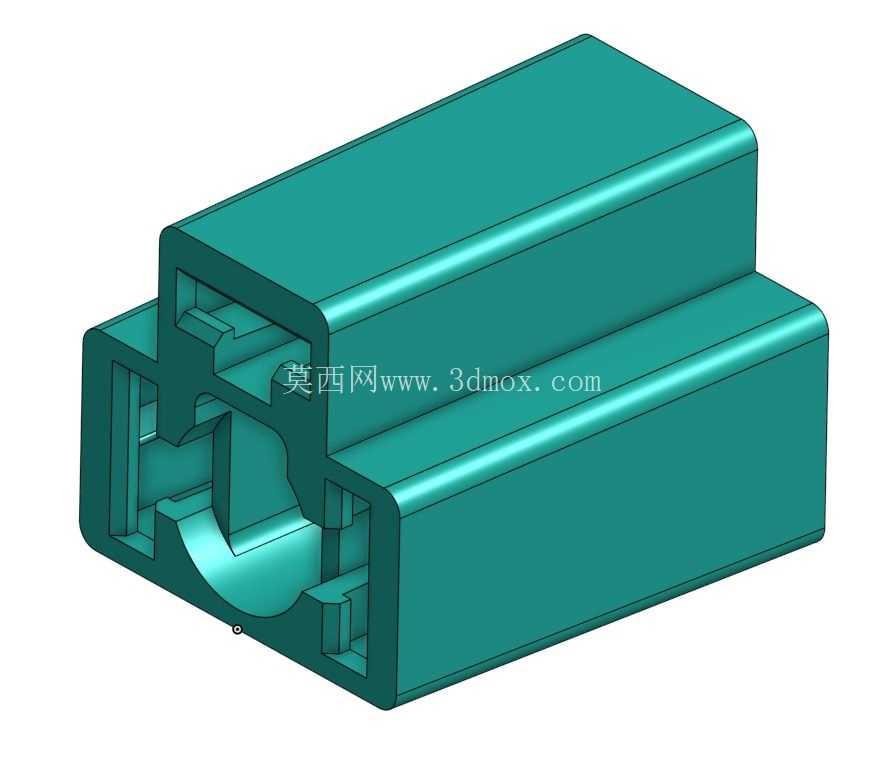

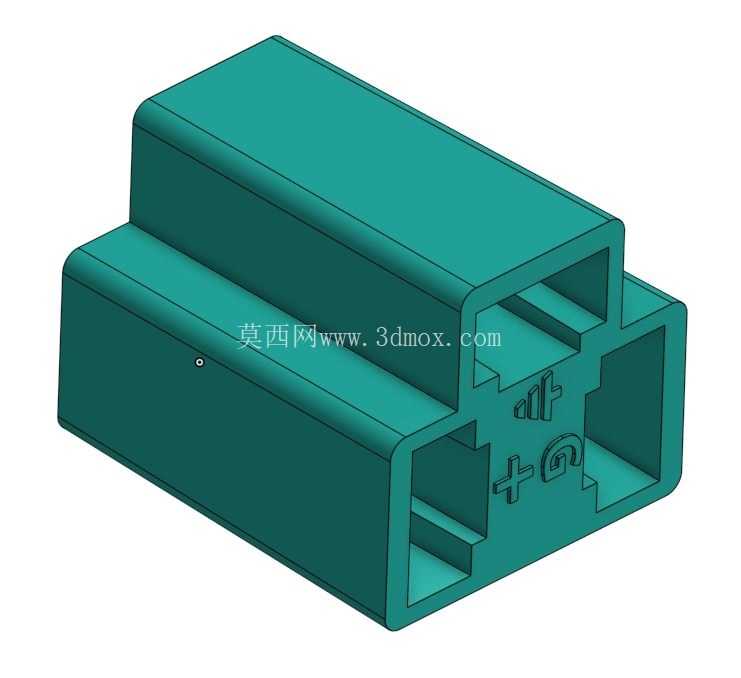

　　从结构细节来看，外壳采用阶梯式双层腔体布局，上层腔体对应大线径电源回路的插针容纳空间，下层两个独立分腔分别对应信号回路与接地回路的插针安装位，腔体之间设置的隔断筋厚度均匀，既可以避免不同回路之间的信号干扰，也能在插针插接时提供足够的支撑强度，防止长期插拔导致的腔体变形。外壳端面模压的极性标识，分别对应电源正负极、信号输入、接地回路的插接方向，装配时无需额外对照图纸即可快速识别对位，能有效降低一线装配人员的错插概率，减少返工成本。外壳的插接配合面做了0.2mm的止口余量设计，与适配的公端护套插接后，止口位置可以形成紧密的贴合面，阻挡舱内灰尘、凝露水汽进入插接接触区域，避免插针氧化导致的接触电阻升高、信号传输中断问题。

　　外壳侧壁的加强筋沿着插拔受力方向排布，筋条高度1.5mm，与本体壁厚保持1:1的比例，既不会因为壁厚不均导致注塑成型时出现缩痕、翘曲问题，也能在插拔操作时承受足够的侧向力，不会因为用力不当导致外壳侧壁开裂。从安装边界来看，外壳整体外形为阶梯式长方体结构，无外凸的安装耳，直接通过护套本身的卡扣结构固定在仪表台内侧的线束支架上，安装时所需的操作空间仅需比外壳轮廓大5mm即可，适配驾驶舱内侧狭窄的线束排布空间，不会和周边的线束固定卡扣、仪表台安装筋位产生干涉。设计过程中针对壁厚做了均匀化处理，整体壁厚保持2mm，所有转角位置都做了R0.5的圆角过渡，避免注塑成型时出现应力集中，同时也能减少线束穿入时对线束绝缘层的磨损。外壳的内型腔尺寸严格匹配对应规格的插针基座公差，插针基座装入后，腔体侧壁的定位凸点可以卡入基座的定位凹槽内，防止车辆行驶过程中的振动导致插针基座移位、退针问题。这类连接器外壳在实际装车场景中，需要承受整车行驶过程中的持续振动，频率覆盖从怠速的低频振动到行驶过程中的高频随机振动，因此结构上除了加强筋的布局优化，还在卡扣配合位置做了0.1mm的过盈设计，确保卡扣卡接后不会因为振动松脱。

　　和普通民用接插件外壳不同，车用驾驶舱连接器外壳不需要达到户外防水的高等级要求，但必须满足耐温变、耐振动、防错插、抗老化的核心要求，本次复刻的结构完全对标原厂件的尺寸公差与结构细节，所有配合面的公差控制在±0.05mm范围内，确保和原厂公端护套、插针基座的互换性，不需要额外修配即可完成装配。在建模过程中，针对腔体内部的拔模角度做了统一处理，所有内壁拔模角度设置为1.5度，既满足注塑生产的脱模要求，也不会因为拔模角度过大导致腔体内部尺寸偏差过大，影响插针基座的装配紧度。外壳表面没有多余的装饰结构，所有结构特征都服务于装配、防护、定位的实际功能，没有冗余设计，这也是车用功能件的典型设计特征——所有结构都有明确的工程目的，不存在为了外观效果增加的非功能特征。实际装车验证过程中，这类外壳的使用寿命需要覆盖整车的全使用周期，因此材料选型上一般采用耐温变的PBT材料，建模时也充分考虑了材料成型后的收缩率，将收缩率补偿融入到整体尺寸设计中，确保开模后的成品尺寸符合装配要求。
