沃尔沃244放油螺塞油位传感器隔离护罩

在乘用车辆底盘油液检测系统的改装与维护场景中，油位传感器的外露安装工况一直是容易被忽略的防护盲区。以沃尔沃244车型的放油螺塞安装位为例，原厂配置的VDO A2C1755400001型油位传感器直接外露在油底壳下方位置，车辆行驶过程中飞溅的碎石、路面卷起的泥沙、冬季道路的融雪盐蚀，都容易对传感器的插接部位、感应壳体造成损伤，轻则引发检测数据漂移导致油位误报，重则造成传感器密封失效出现机油渗漏，甚至插接件松脱引发信号中断。这款隔离护罩的设计，正是针对这一实际使用痛点开发，完全围绕该款传感器与放油螺塞的安装边界做适配，不需要改动原车油底壳的任何结构，也不需要额外增加固定点位，直接依托放油螺塞的安装位实现定位，安装后可以完全包覆传感器的外露主体与6.3mm母插片连接部位，从物理层面隔绝外界异物对传感器的直接冲击与腐蚀。

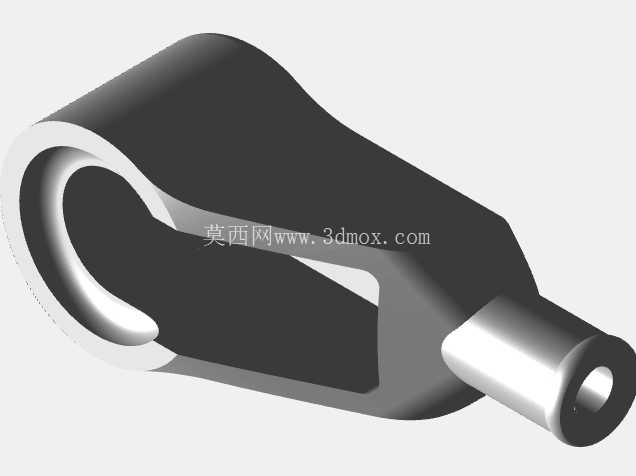

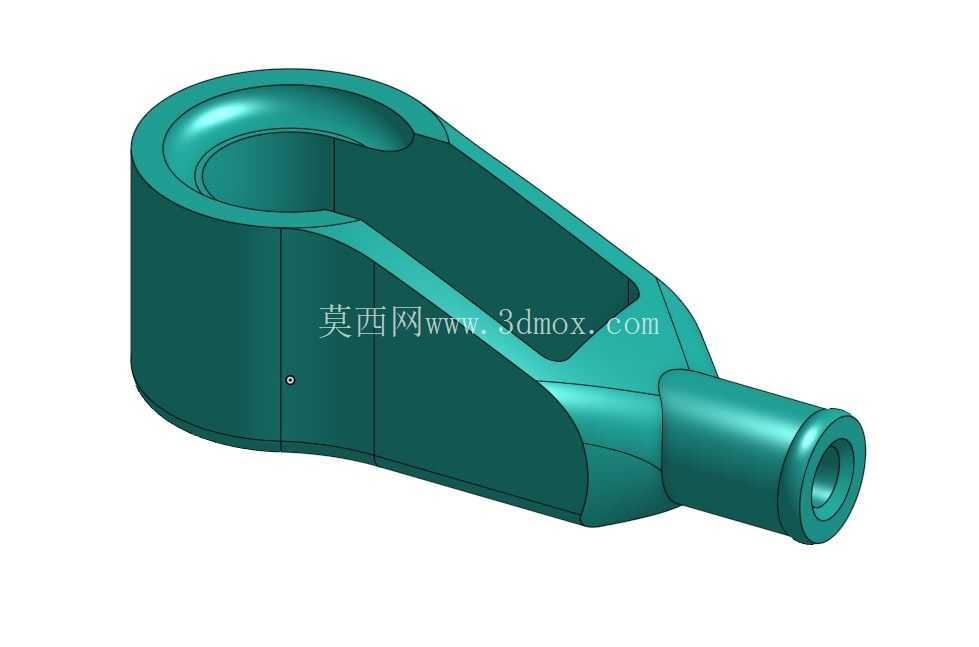

从结构设计逻辑来看，护罩整体采用异形腔体结构，大端为适配放油螺塞安装座的C型开口抱合结构，开口尺寸完全匹配沃尔沃244油底壳放油螺塞座的外径，安装时可以直接卡套在螺塞座外侧，不需要拆卸放油螺塞就能完成预装，降低了安装操作的门槛；腔体内部预留了足够的传感器容纳空间，不会与传感器本体产生硬接触，避免长期行车振动下护罩与传感器摩擦造成壳体磨损；小端为适配传感器出线端的导向收口结构，刚好可以容纳传感器的插接尾部，对插片连接部位形成半包围防护，既不会干涉线束的正常走线，也能阻挡泥水直接冲刷插接件的密封位置，降低插接件氧化、接触不良的概率。护罩的壁厚设计兼顾了3D打印的成型工艺性与结构强度，整体壁厚均匀，没有出现突变的厚壁区域，避免打印过程中出现翘曲、缩孔等成型缺陷，同时针对安装时的受力位置做了局部加厚处理，比如C型开口的卡合边缘、小端收口的位置，都做了圆角过渡与壁厚加强，防止安装过程中出现断裂，也能抵御行驶中碎石的冲击。

设计过程中充分考虑了安装后的密封适配性，护罩与螺塞座、传感器之间的配合间隙预留了柔性填充材料的填充空间，安装时可以在间隙内填充耐油硅酮类柔性材料，既可以填充缝隙阻挡泥水渗入护罩内部，也能起到缓冲减振的作用，避免行车振动导致护罩移位，同时柔性材料不会对传感器的感应精度造成任何影响，也不会腐蚀传感器的塑料壳体与金属插接件。从安装边界来看，护罩安装完成后，整体外轮廓完全控制在油底壳下方的原有突出空间内，不会超出油底壳的最低离地间隙，不会影响车辆的通过性，也不会与周边的底盘悬挂部件、排气部件产生运动干涉，哪怕是车辆在极限颠簸工况下悬挂行程达到最大，护罩也不会与周边部件发生刮碰。

针对6.3mm母插片的连接部位，护罩小端的结构特意做了避让设计，不会压到插片的锁止结构，也不会影响插片与公端连接器的锁止配合，维修时不需要拆卸整个护罩，只需要拨开小端位置的柔性填充材料，就能直接操作插接件的解锁结构，完成传感器的线束插拔，大幅降低了后续维护的操作难度。护罩的外表面全部做了圆滑过渡处理，没有尖锐的棱角，一方面是避免安装过程中划伤维修人员的手部，另一方面也能减少行驶过程中的风阻与泥沙挂附，长期使用后不会因为泥沙堆积导致护罩重量增加，也不会因为棱角位置应力集中导致行驶中出现开裂。

在实际装车验证的工况下，这款护罩可以有效覆盖传感器所有外露的易损部位，面对高压水枪冲洗底盘的场景，护罩可以阻挡高压水流直接冲击传感器的插接部位，避免水流进入插接件内部造成短路；在非铺装路面行驶时，飞溅的碎石会被护罩的腔体结构挡住，不会直接撞击传感器的塑料壳体；在冬季融雪盐使用的地区，护罩配合柔性填充材料可以隔绝盐雾对传感器金属部件的腐蚀，大幅延长传感器的使用寿命，减少因为传感器损坏导致的油位误报、机油渗漏等故障，降低车辆的维护成本。整个结构没有多余的设计，所有的型面、尺寸、壁厚都是围绕实际安装需求、防护需求、维护需求确定，没有为了外观增加无意义的造型结构，完全从工程实用角度出发，适配特定车型特定传感器的安装防护需求，是针对具体用车痛点开发的功能性结构件。
