交错轴传动蜗轮蜗杆套件结构设计

这套蜗轮蜗杆传动套件，核心解决的是空间交错轴之间的运动与动力传递需求，常见于需要大减速比、低噪音传动的设备布局场景，比如小型输送线的驱动端、精密进给机构的动力输入端、自动化设备的分度转台传动单元，这类场景往往输入轴与输出轴呈90度空间交错，常规圆柱齿轮无法适配轴系布局，蜗轮蜗杆副恰好能在紧凑空间内完成动力换向与减速。

从结构设计逻辑来看，蜗杆采用轴向齿廓设计，齿面沿螺旋线分布，与蜗轮的弧形齿面形成线接触啮合，相比交错轴斜齿轮的点接触传动，承载能力有明显提升，同时啮合过程中齿面是逐步滑入滑出，传动冲击小、运行噪音低，适合对传动平稳性有要求的工况。设计时首先要确定模数与传动比，根据输入转速、输出扭矩需求匹配蜗杆头数，单头蜗杆可以获得更大的减速比，同时具备反向自锁特性，在起重、升降类场景中可以防止负载逆转，多头蜗杆则传动效率更高，适合连续高速运转的动力传递场景。

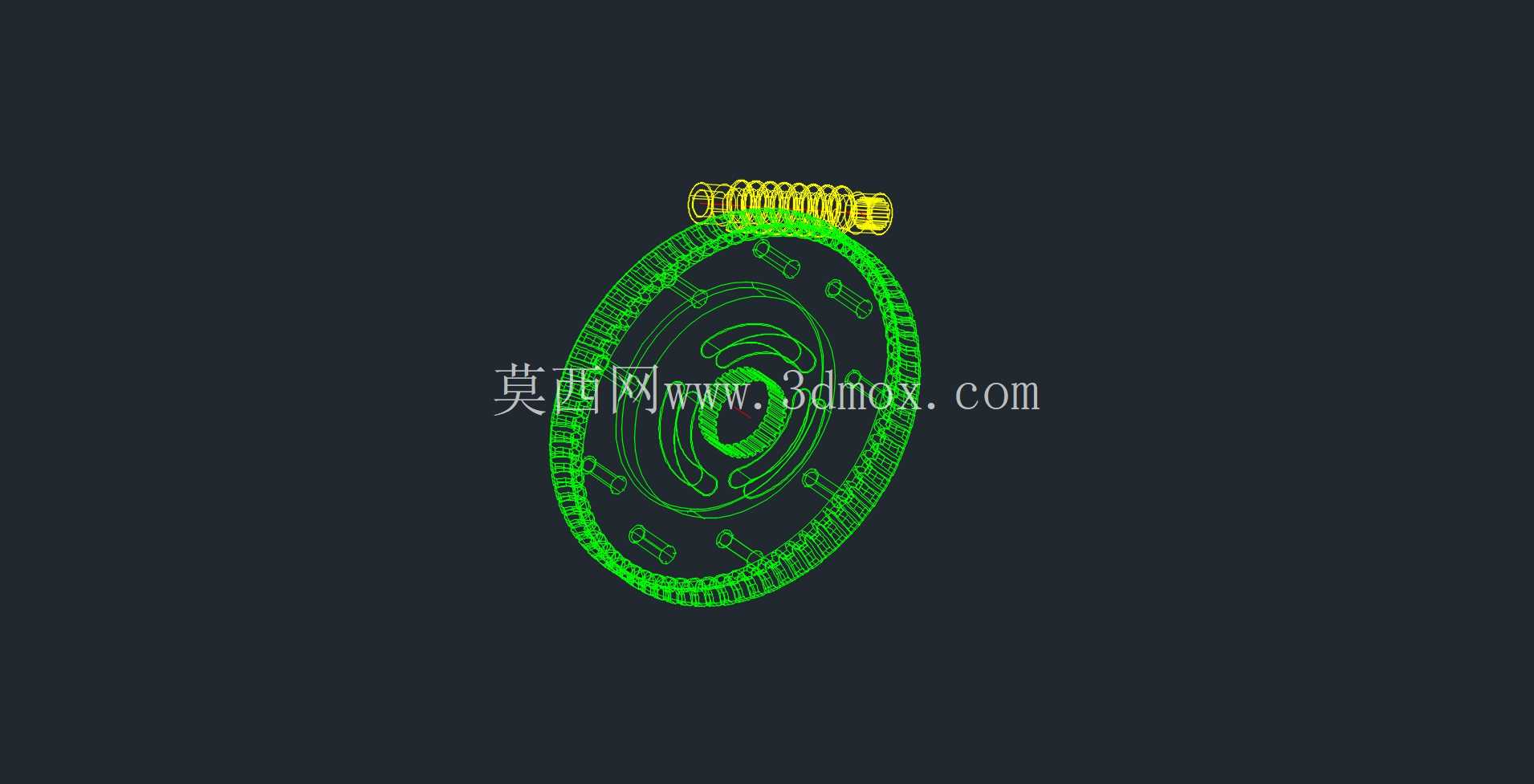

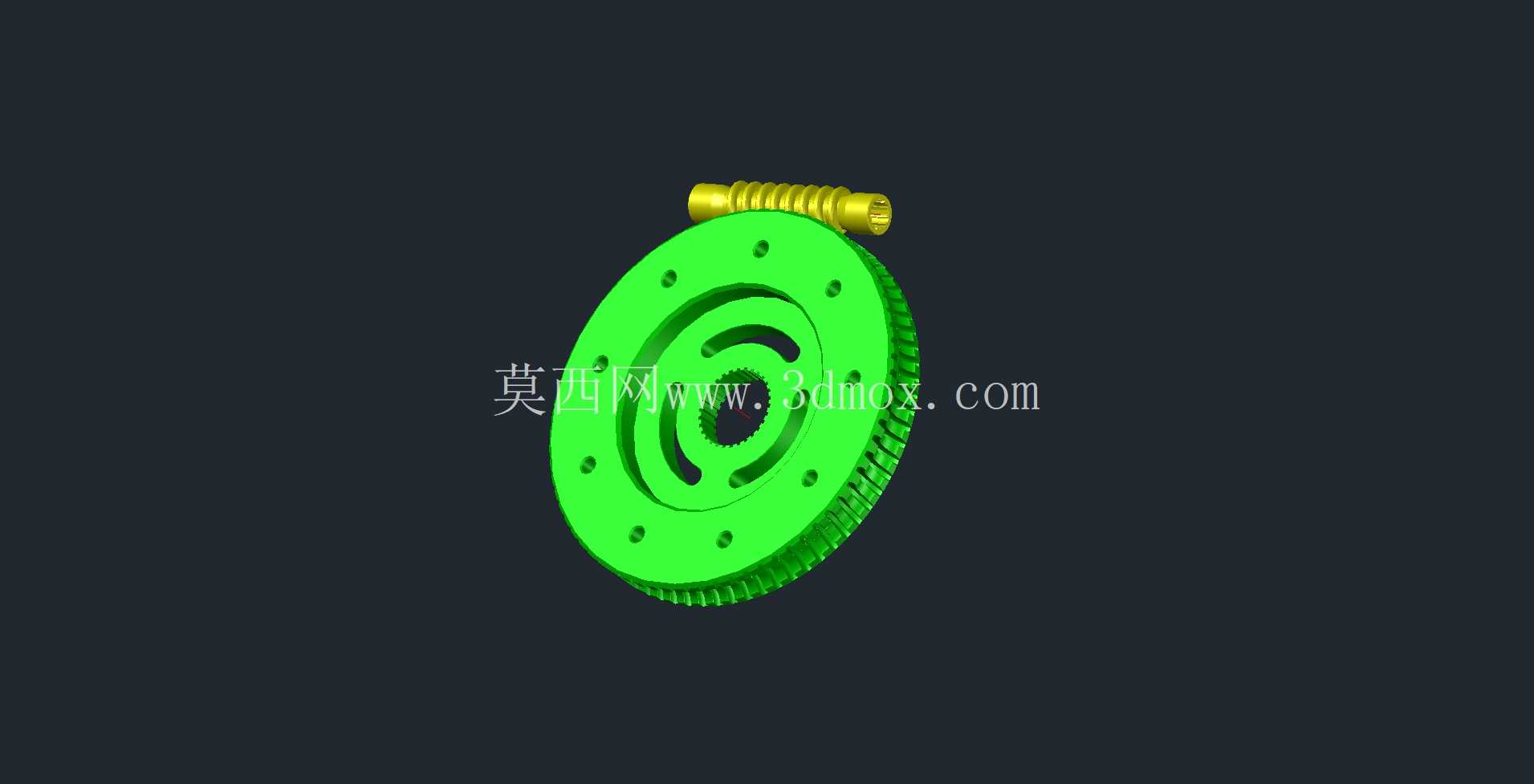

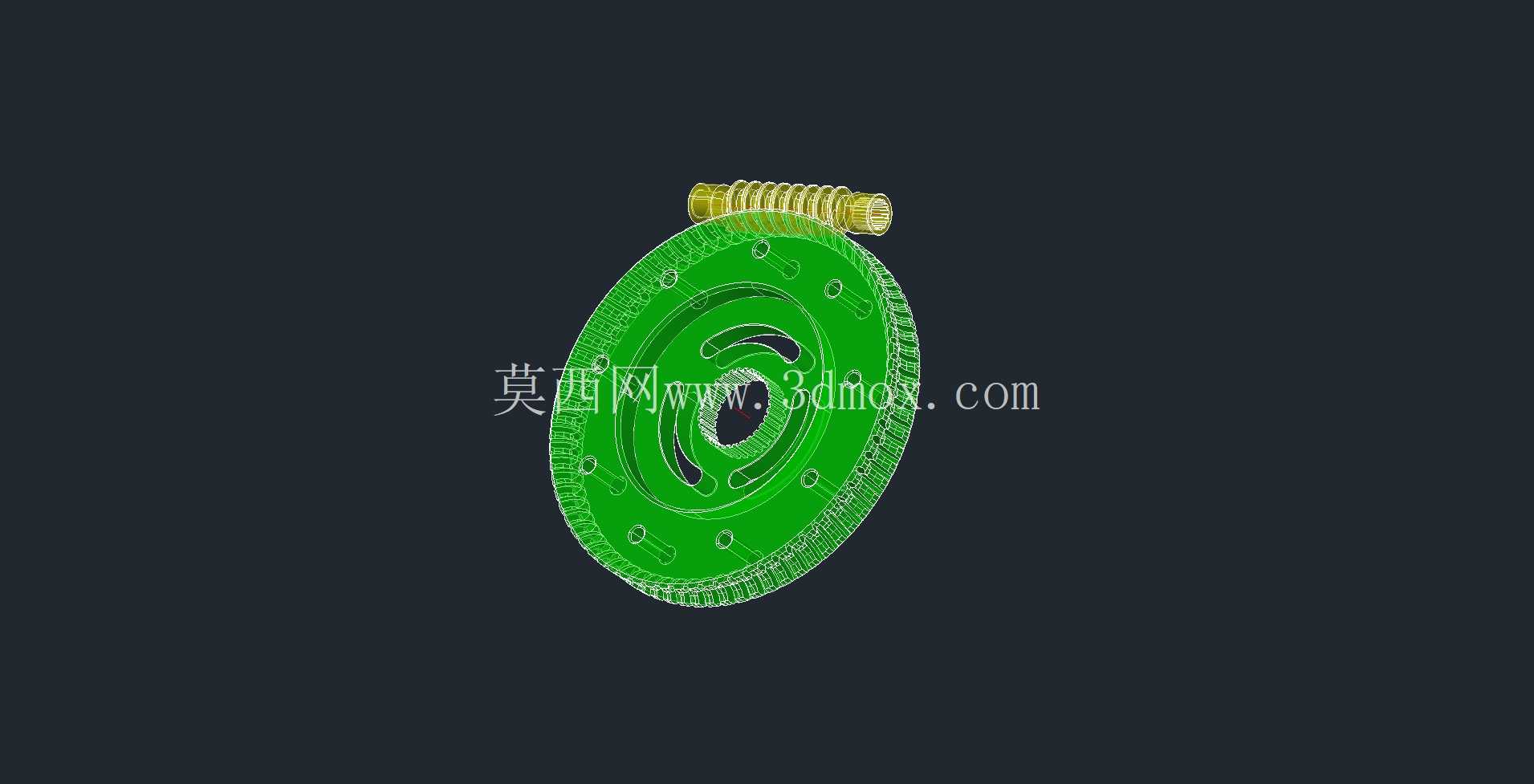

蜗轮的轮缘部分采用了环形均布安装孔的设计，这些孔位是安装边界的核心基准，孔的分度圆直径、孔径大小、孔位公差直接决定了套件与输出轴端法兰、负载连接件的适配性，设计时需要保证安装孔与蜗轮中心孔的同轴度，避免装配后出现径向跳动，影响传动精度。蜗轮中心的内齿结构是与输出轴的配合部位，齿形公差、键槽位置精度需要与输出轴的外花键参数完全匹配，保证扭矩传递过程中无间隙、无偏载。

蜗杆的轴端结构做了适配轴承安装的轴颈设计，轴颈的直径公差、表面粗糙度需要满足滚动轴承的配合要求，两端轴肩的位置决定了轴承的轴向定位精度，装配时可以通过轴肩与端盖的配合调整蜗杆的轴向窜动量，保证蜗杆与蜗轮的啮合中心距符合设计要求，避免因中心距偏差导致齿面接触不良，出现局部磨损加剧、传动效率下降的问题。

在实际选型应用中，需要注意蜗轮蜗杆的啮合侧隙控制，侧隙过小会导致齿面润滑不良、运转卡滞，侧隙过大则会出现传动回差，影响精密传动场景下的定位精度，设计时会根据应用场景的精度要求，通过调整蜗轮的轴向安装位置来控制侧隙大小。齿面的润滑设计也很关键，因为蜗轮蜗杆啮合过程中存在相对滑动，需要采用粘度合适的齿轮油进行润滑，避免齿面出现胶合、点蚀等失效形式，套件的壳体设计通常会预留注油孔与油位观察窗，方便日常维护时检查油位、补充润滑油。

从安装边界来看，整套组件的外形轮廓需要适配设备的安装腔体，蜗轮的最大外圆直径决定了腔体的径向空间需求，蜗杆的轴向长度决定了腔体的轴向安装尺寸，设计时需要预留足够的装配间隙，避免运转过程中轮体与壳体内壁发生干涉。同时要考虑输入轴端的连接结构，通常蜗杆输入端会设计键槽或联轴器连接位，方便与驱动电机的输出轴直连或通过联轴器连接，减少传动链的长度，提升整体传动效率。

这类传动组件在设计建模过程中，需要重点关注齿面的渐开线螺旋面生成精度，蜗杆的螺旋升角要与蜗轮的齿向角度完全匹配，否则装配后会出现齿面干涉，无法正常啮合。建模时先通过参数化公式生成蜗杆的螺旋齿形，再根据啮合原理生成蜗轮的共轭齿面，保证两者在啮合过程中接触线连续分布，载荷均匀作用在齿面宽度方向，避免局部应力集中导致齿面过早失效。完成齿形建模后，再进行安装孔、轴颈、键槽等结构的细节设计，所有结构的尺寸公差、形位公差都要符合机械设计手册的相关标准，保证加工后的零件可以顺利装配，达到设计的传动性能要求。
