水刀设备用Wazer切割头防护橡胶套结构

　　在高压水射流切割作业场景中，切割头周边的飞溅水流、磨料颗粒一直是影响喷嘴使用寿命与供水管路安全的核心隐患，这款适配Wazer机型的切割头防护套，正是针对这类现场痛点完成的结构设计。从实际作业工况来看，水刀穿孔作业初始阶段，高压水柱冲击工件表面会形成无规则反向溅射，混有磨料的高速水流一旦直接冲刷到供水管接头位置，短时间内就会磨穿管壁造成管路泄漏，甚至引发高压水喷射伤人的安全风险；常规切割作业过程中，沿工件表面漫流的含磨料水流也会持续侵蚀喷嘴根部的连接螺纹，长期使用后容易出现螺纹锈蚀、喷嘴拆卸困难的问题，这款防护套的结构设计完全围绕这类实际工况展开。

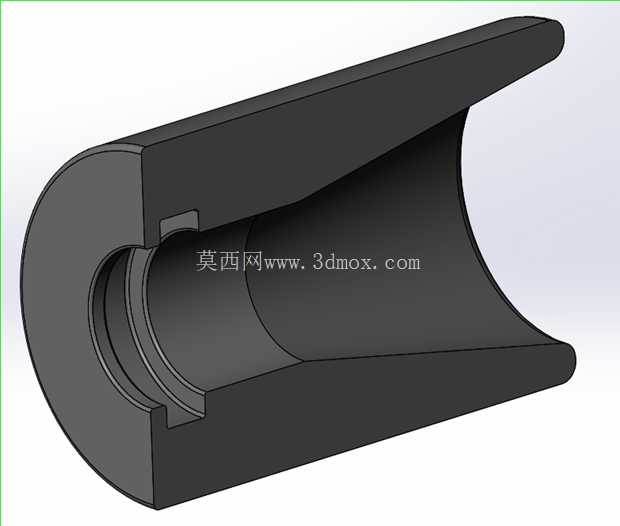

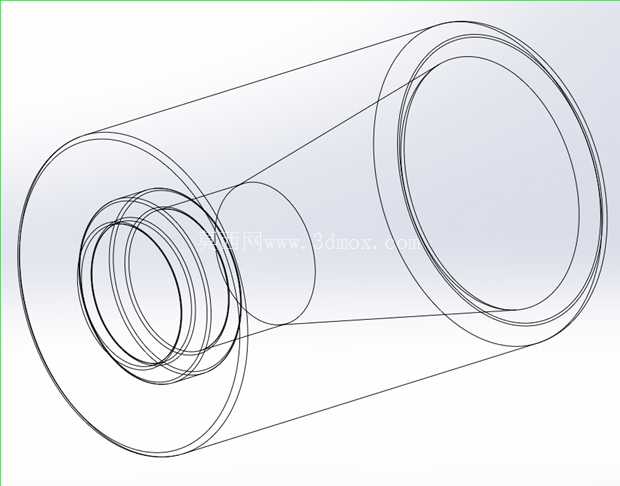

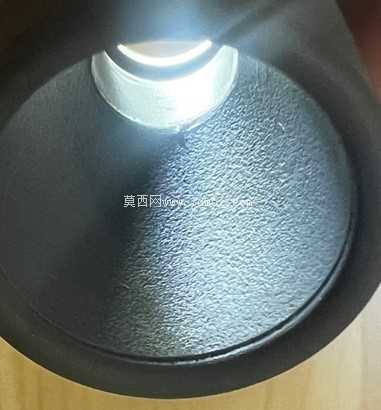

　　整体采用变径锥筒式外形结构，大端开口朝向工件作业面，小端嵌套在切割头喷嘴根部的安装位上，锥面的倾斜角度经过反复校核，刚好可以将反向溅射的水流沿锥面导向外侧偏离供水管路的区域，不会在防护套内部形成涡流积存磨料。安装边界上，小端的内孔尺寸与Wazer切割头的喷嘴根部外径做了间隙配合设计，单边预留0.2mm的安装余量，既可以方便现场快速拆装更换，也能避免配合过紧导致橡胶套被高压水流冲脱；大端的外沿做了圆弧过渡处理，不会在切割头移动过程中剐蹭工件表面，尤其是在切割曲面工件、抬刀移动的过程中，圆滑的外沿可以避免刮花已加工表面。

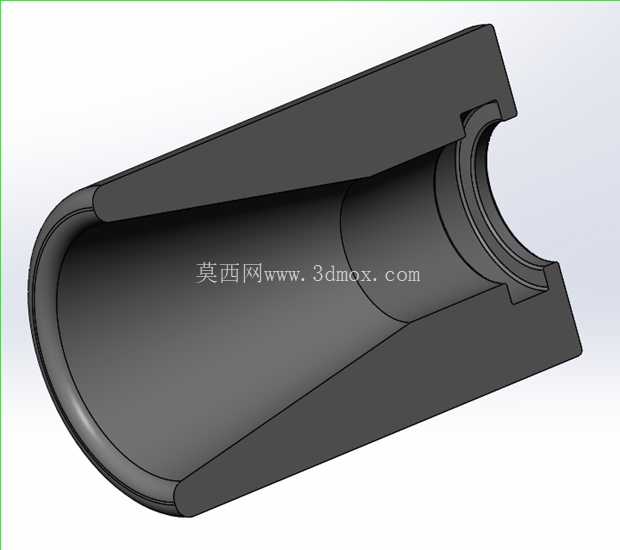

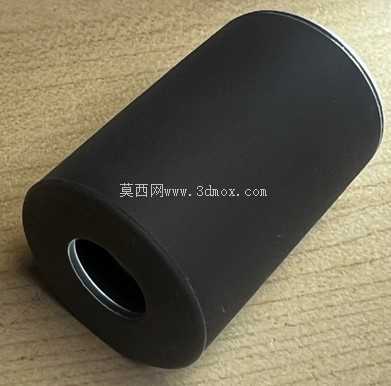

　　材质选用上匹配高压水作业的使用需求，采用耐磨损、耐水解的硅橡胶材质，邵氏硬度控制在60-65度区间，既可以保证套体有足够的支撑性，不会在高压水流冲击下出现过度形变贴附到喷嘴上影响水束喷射，也具备足够的韧性，在切割头碰撞到工件工装时可以起到一定的缓冲作用，避免硬接触损坏喷嘴本体。结构细节上，锥筒的侧壁做了等壁厚设计，壁厚控制在3mm，既可以抵御含磨料水流的长期冲蚀，延长防护套的更换周期，也不会因为壁厚过大增加切割头端部的额外重量，影响切割头的移动精度；小端内侧设计了一圈环形卡槽，刚好可以卡入切割头根部的定位凸台，安装到位后可以形成轴向定位，即便在高压水流的持续反向冲击下，也不会出现轴向窜动脱落的问题。从实际应用反馈来看，加装该防护套后，供水管路靠近切割头段的磨损速率可以降低70%以上，喷嘴根部螺纹的锈蚀问题基本得到解决，日常维护时不需要额外清理螺纹位置的积砂与锈迹，喷嘴更换效率提升明显。在三维建模过程中，针对橡胶件的形变特性做了装配仿真验证，模拟安装过程中橡胶套的扩张形变，确认卡槽位置可以顺利卡入定位凸台，同时不会因为扩张量过大导致橡胶套出现应力开裂；另外也做了流场仿真验证，确认不同喷射压力下，溅射水流沿锥面的导流路径不会冲刷到后方的供水管路与电缆走线位置，避免高压水侵入电路部分造成设备故障。

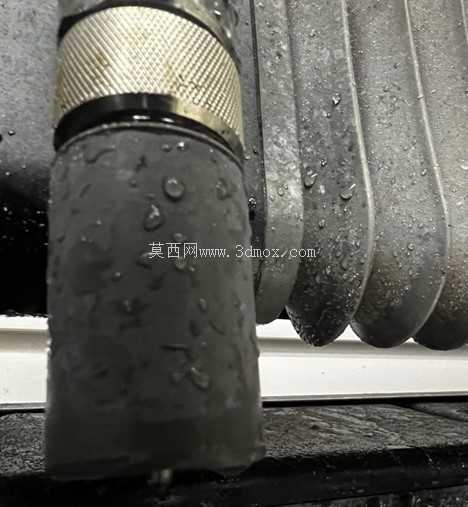

　　针对不同切割角度的作业场景，锥筒的开口长度做了优化，当切割头倾斜45度做坡口切割时，大端的下沿依然可以覆盖溅射水流的反弹区域，不会出现防护缺口；同时锥筒的侧面没有开设多余的观察孔位，避免溅射水流从侧孔位置穿出，整体结构完全服务于防护功能，没有冗余设计。在安装适配性上，该防护套不需要对原有切割头结构做任何改动，直接嵌套安装即可，不需要额外的紧固件固定，现场操作人员可以在10秒内完成更换，不需要借助任何工具，适配日常维护的快换需求。针对磨料冲蚀的问题，橡胶材质本身具备一定的弹性，高速磨料颗粒冲击到橡胶表面时会被弹性缓冲，不会像刚性材质那样被磨料颗粒切削出沟槽，使用寿命相比传统的塑料防护套提升3倍以上。
