多材料3D打印机自动卷轴复卷机构组件

　　这套组件面向多材料FDM 3D打印场景开发，核心解决多耗材切换打印过程中，不同材质耗材的有序收放、张力恒定问题，同时配套适配换刀器结构的安装接口，覆盖从PLA、PETG到柔性TPU等不同刚度耗材的卷轴传动需求，避免多材料打印时出现的耗材缠绕、送料卡顿、换刀干涉等常见工程问题。在实际打印作业场景中，多材料打印往往需要频繁切换不同颜色、不同材质的耗材卷轴，传统单卷轴支架无法适配多工位换刀结构的送料路径，这套组件将卷轴支撑、传动啮合、紧定固定三个功能集成在单个部件上，中间带内齿的传动段直接和送料驱动轮啮合，两端的挡边结构对耗材卷的轴向位置做硬限位，避免耗材在收放过程中出现轴向窜动，导致送料偏移、卡料的问题。从结构设计思路来看，

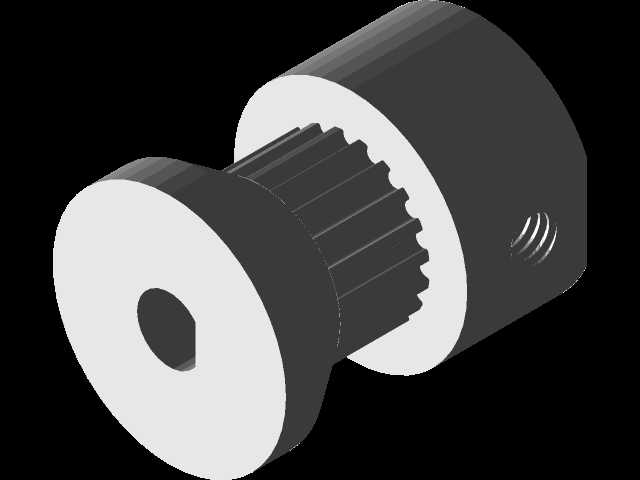

　　部件采用三段式同轴结构，两端为大直径挡边圆盘，中间为带周向均布内齿的传动段，一侧挡边预留径向紧定螺纹孔，用于将整个部件锁紧在送料转轴上，保证传动过程中不会出现周向打滑。传动段的齿形参数匹配常规3D打印机送料机构的驱动齿轮模数，齿槽深度刚好卡入驱动轮的齿顶，传动间隙控制在0.1mm以内，既保证传动过程中无回差，又不会因为过盈配合导致装配困难。两端挡边的直径比常规1kg耗材卷轴的内挡边直径大2mm，刚好可以对耗材卷的端面做限位，不需要额外加装轴套调整位置，减少装配零件数量。从安装边界来看，部件中心为通孔设计，通孔直径适配市面多数3D打印机送料轴的标准直径，径向紧定螺丝采用M3标准规格，用户不需要额外加工非标零件即可完成装配。

　　部件整体轴向长度匹配常规耗材卷轴的内孔宽度，安装后两端挡边刚好和耗材卷轴的两个端面贴合，不会出现轴向窜动的间隙，也不会因为长度过长导致安装时和旁边的换刀器结构产生运动干涉。在实际使用过程中，当换刀器切换不同工位的耗材时，这套复卷机构会跟随送料动作同步转动，当送料轮正转送料时，组件带动耗材卷正向转动释放耗材，当换刀回退时，组件可以在阻尼作用下小幅反转，收紧松弛的耗材，避免耗材因为余量过长垂落缠绕到其他运动部件上。针对带换刀器的3D打印机结构，这套组件的安装位置做了专门的避让设计，外侧挡边的外端面做了倒角处理，换刀器移动过程中不会和挡边边缘发生刮擦，传动段的齿形做了圆角过渡，即使耗材在送料过程中出现小幅跳动，

　　也不会卡入齿槽和机架的间隙中。和常规的3D打印机卷轴支架相比，这套组件不需要额外加装轴承、阻尼器等附属零件，自身通过紧定螺丝和转轴固定，传动直接通过中间齿段和驱动轮啮合，结构更紧凑，占用的安装空间更小，非常适合多喷头、带自动换刀结构的紧凑型多材料3D打印机使用。在加工适配性上，部件的所有结构都采用等壁厚设计，没有尖锐的内角结构，不管是采用FDM打印自制，还是采用机加工方式做金属件量产，都不需要特殊的刀具或者支撑结构，加工难度低，装配时只需要将中心孔对准送料轴插入，拧紧径向的紧定螺丝即可完成安装，不需要复杂的调试步骤，后期维护时只需要定期清理齿槽内残留的耗材碎屑，即可保证传动顺畅。针对柔性耗材的送料场景，中间传动段的齿距做了优化，不会出现柔性耗材卡入齿缝的问题，送料过程中耗材的受力均匀，不会因为局部应力过大导致耗材变形，影响打印精度。
