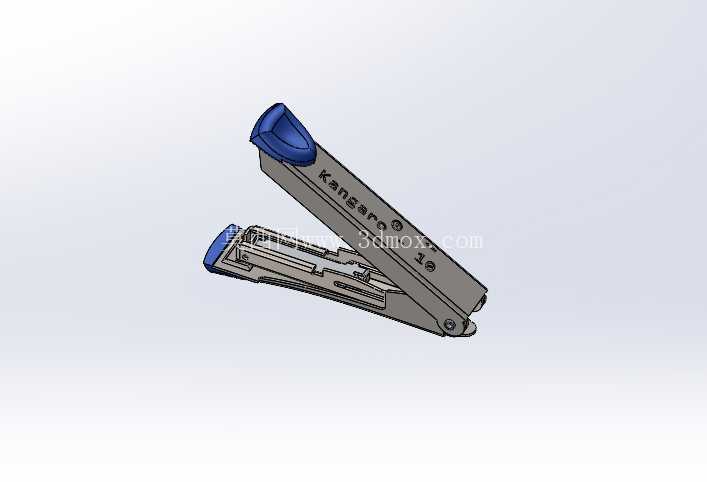

便携式手动订书机逆向结构三维数模

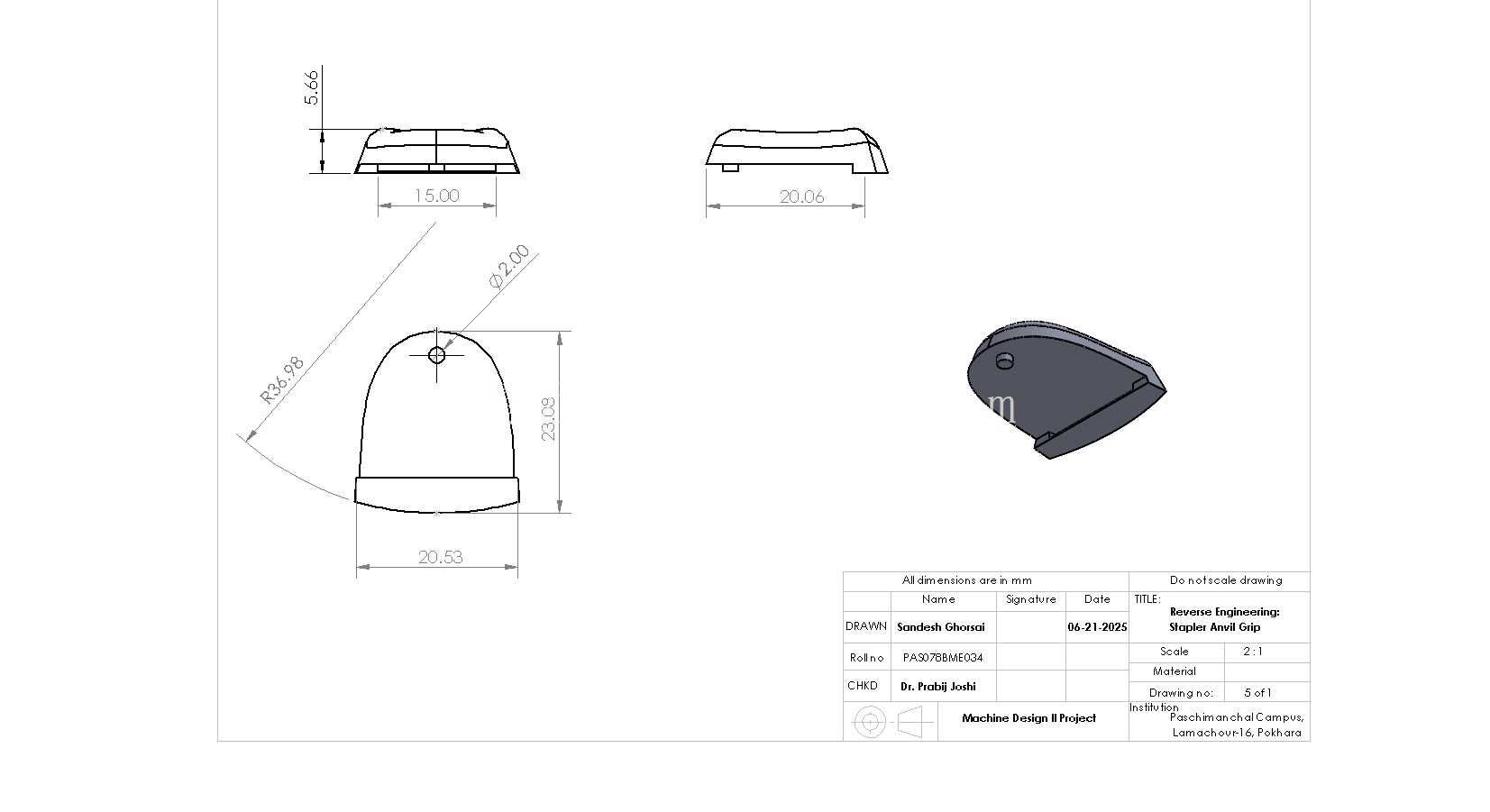

　　日常办公场景里，手动订书机是桌面端最常用的纸张装订器具，这款手动订书机的逆向建模成果，完整还原了实体产品的所有装配关系与运动间隙，可直接用于文具产品的结构迭代、开模前的干涉校验，也能作为手动杠杆类机构的教学演示案例。从实际使用场景来看，这类订书机主要适配10号常规订书钉，单次装订可穿透20页以内的70g常规办公用纸，按压端的蓝色塑胶帽做了弧面收边，长期按压施力时不会硌手，底座的出钉槽位置做了内凹的对位标记，装订时可以快速对齐纸张边缘，避免订位偏移。

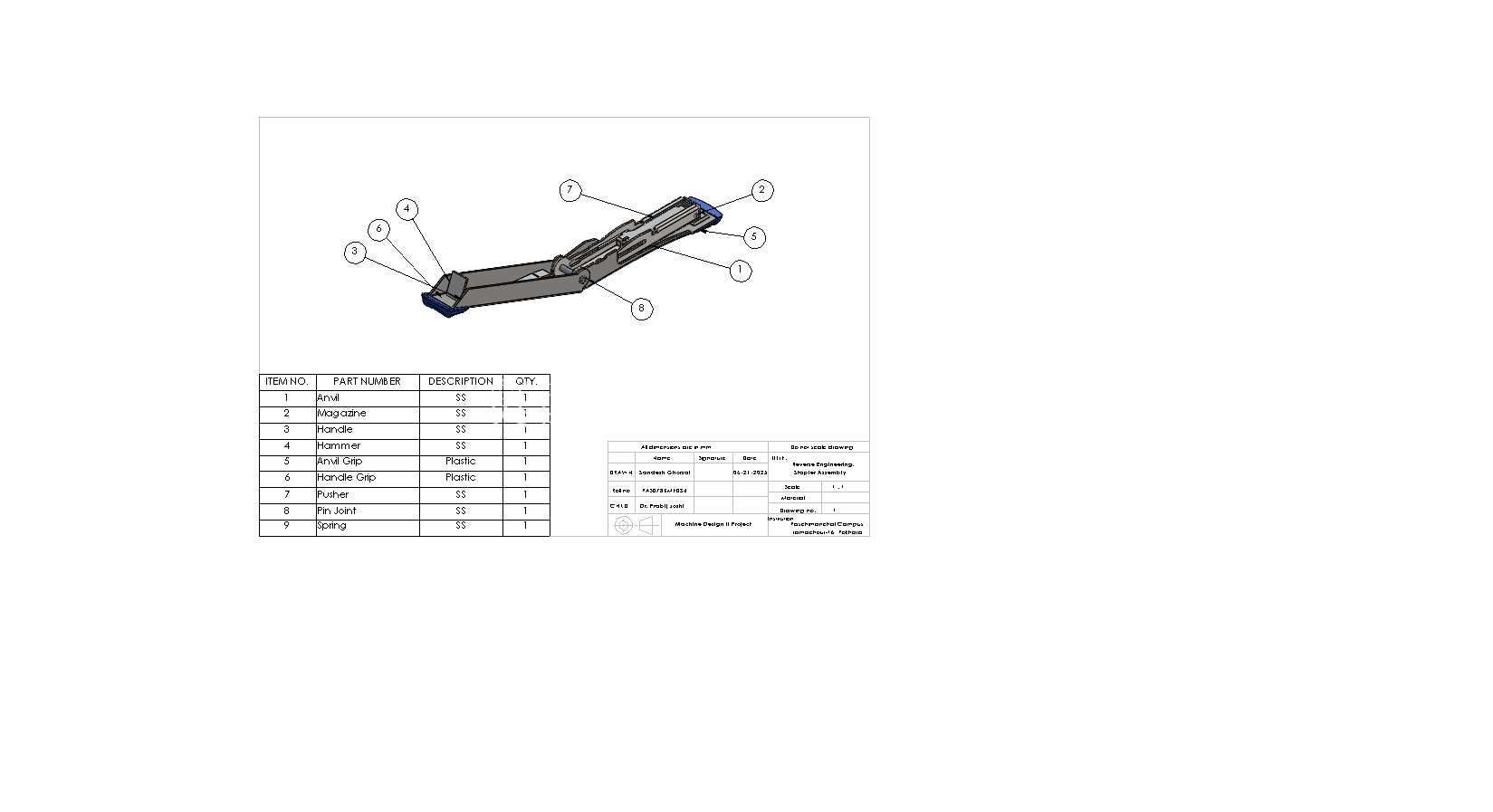

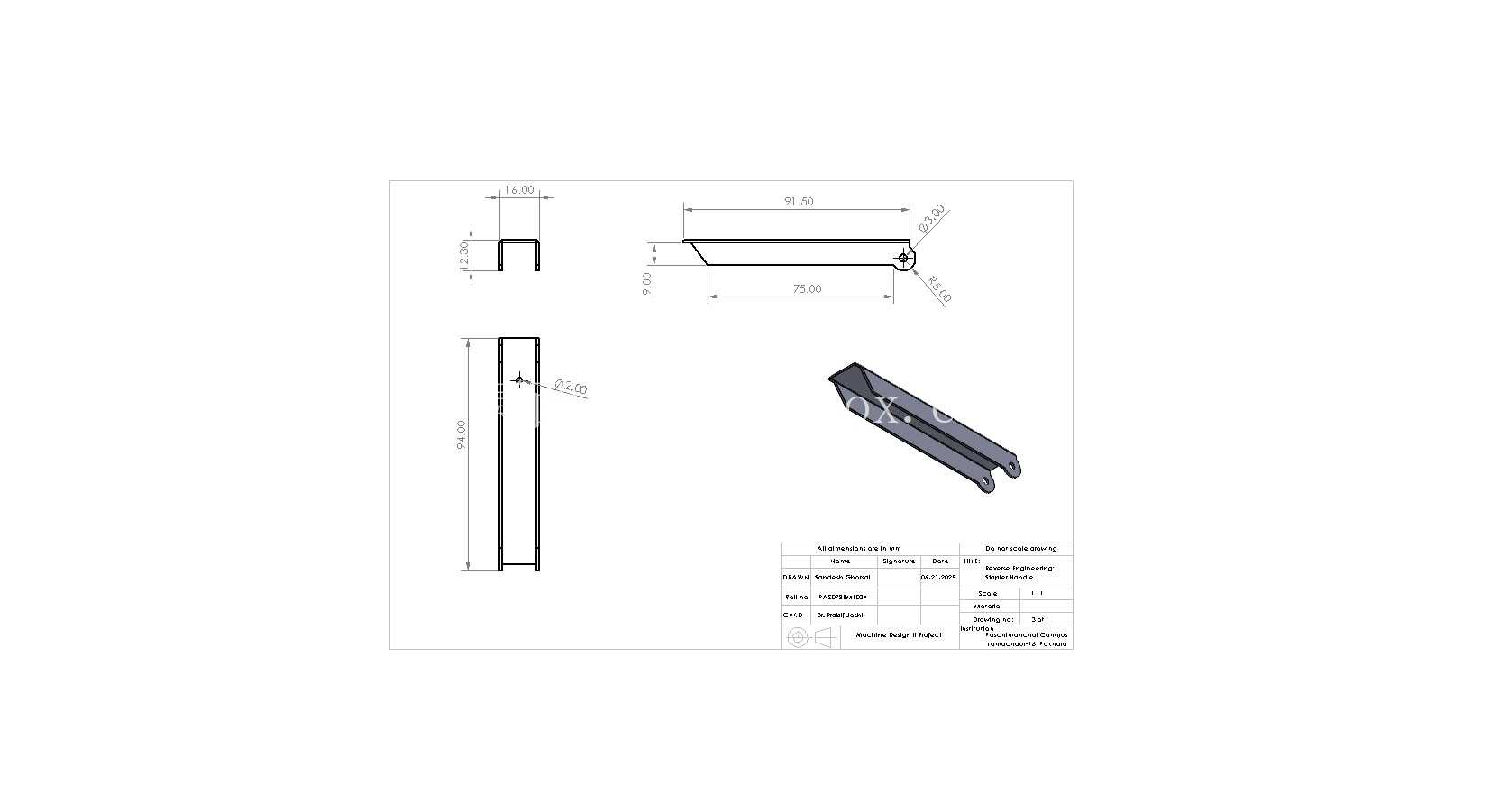

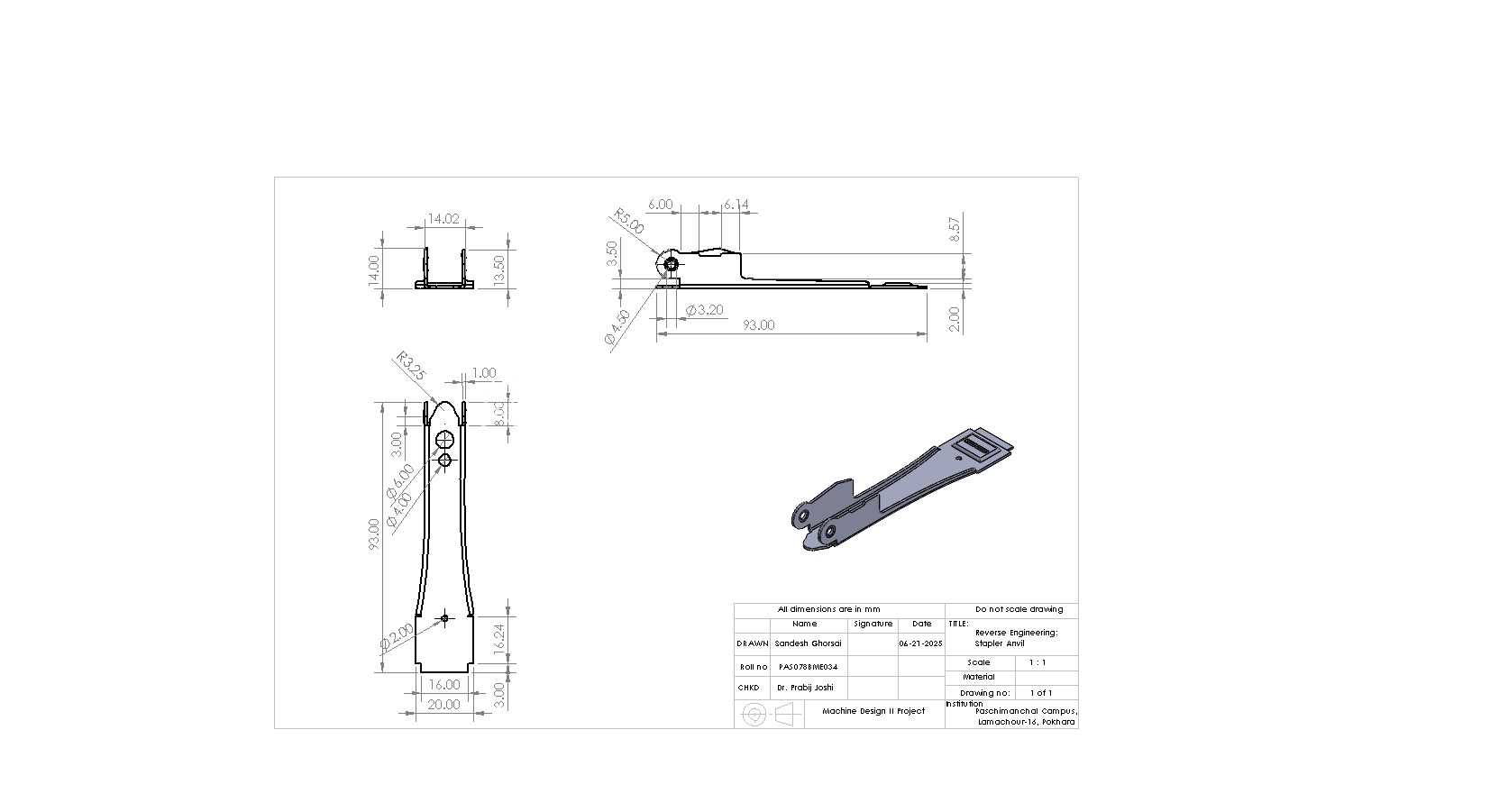

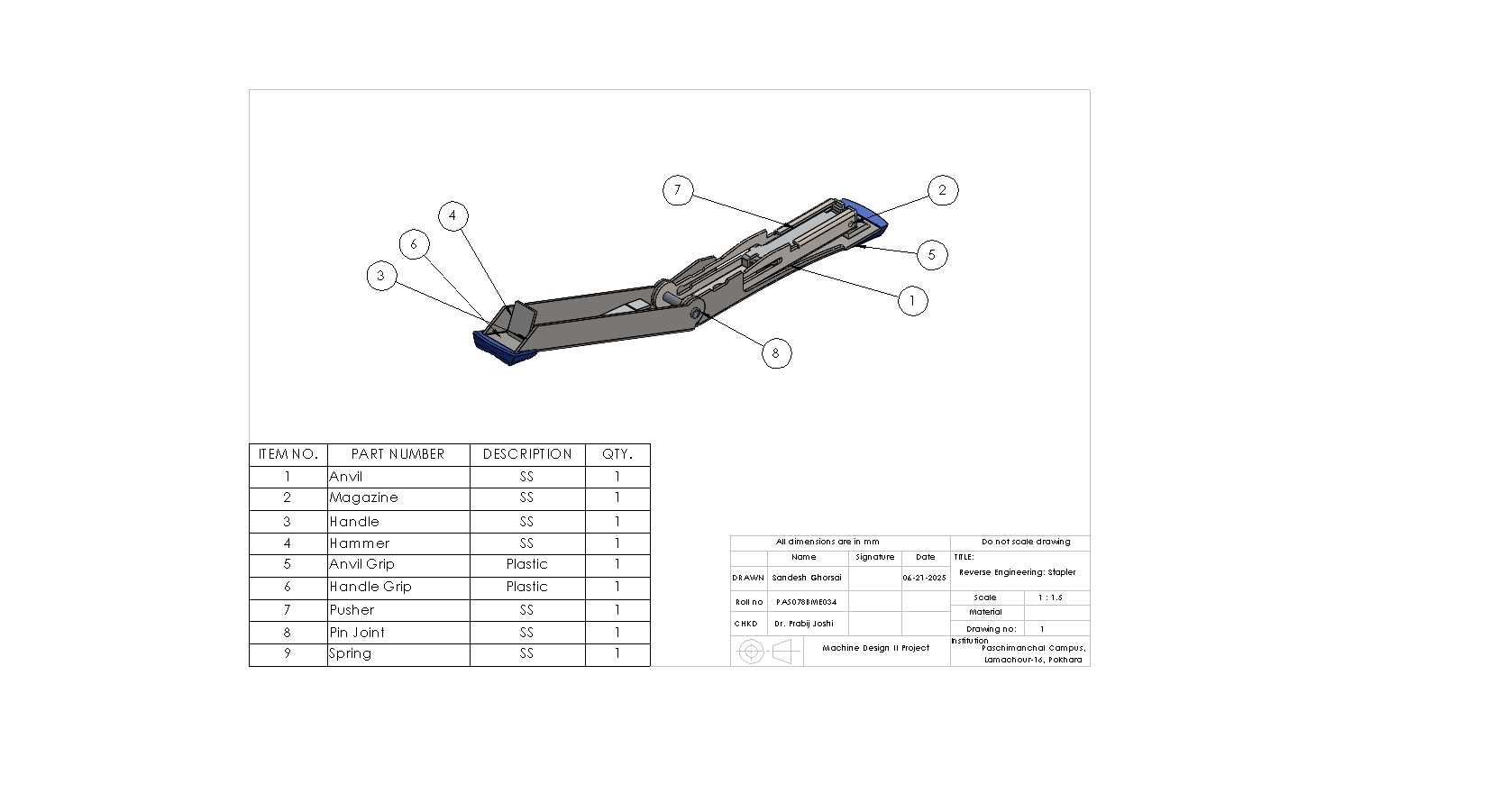

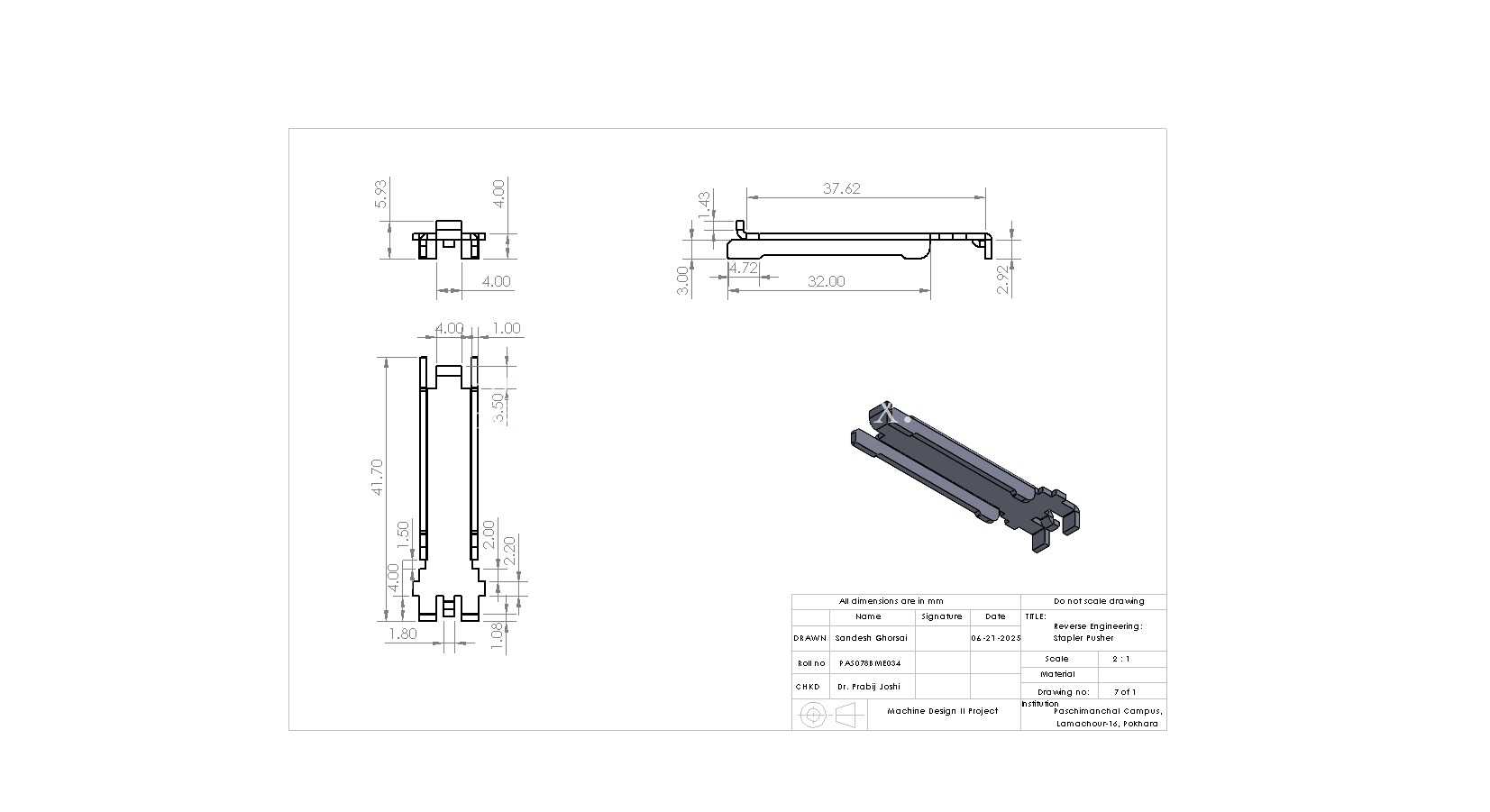

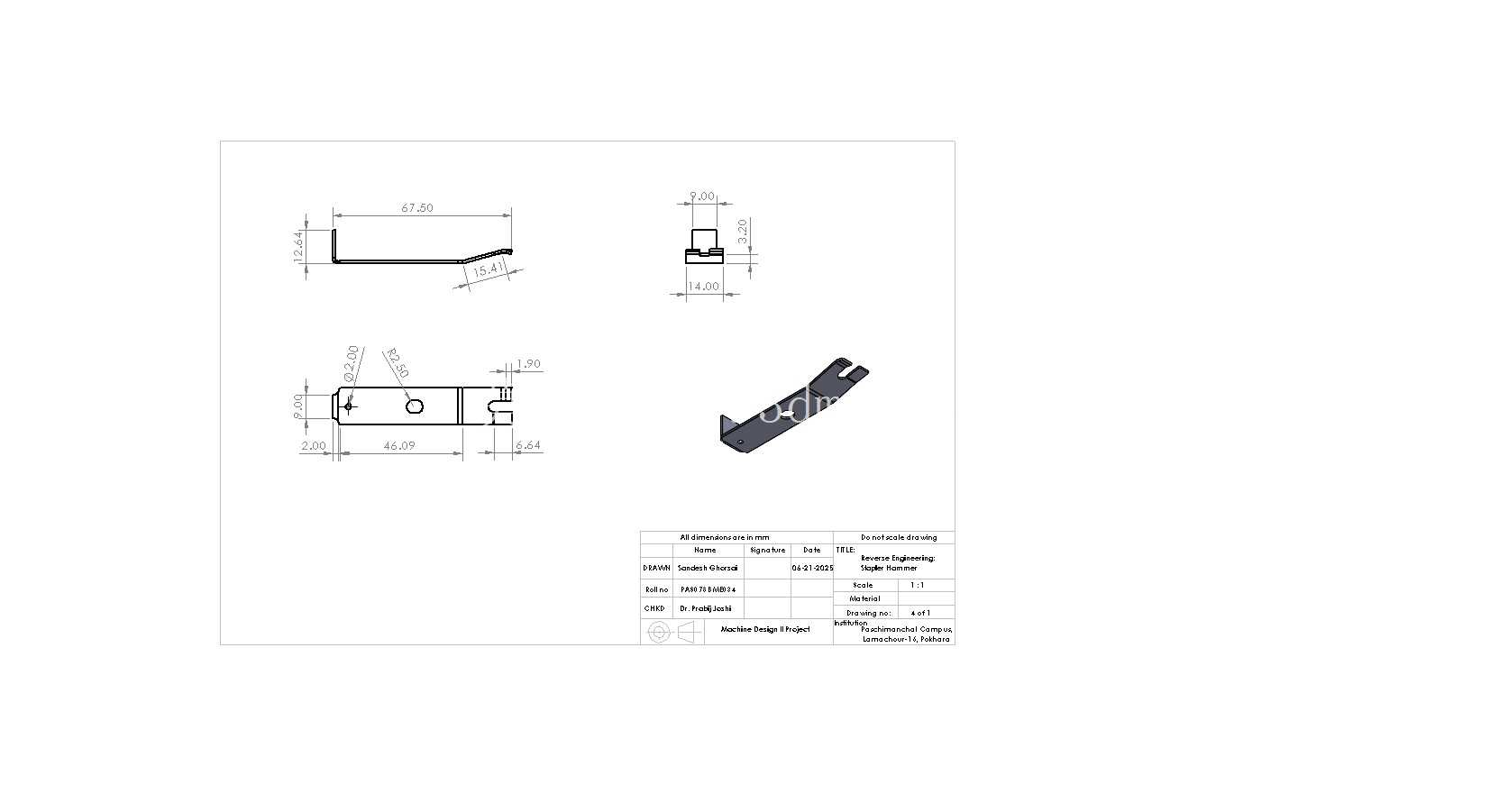

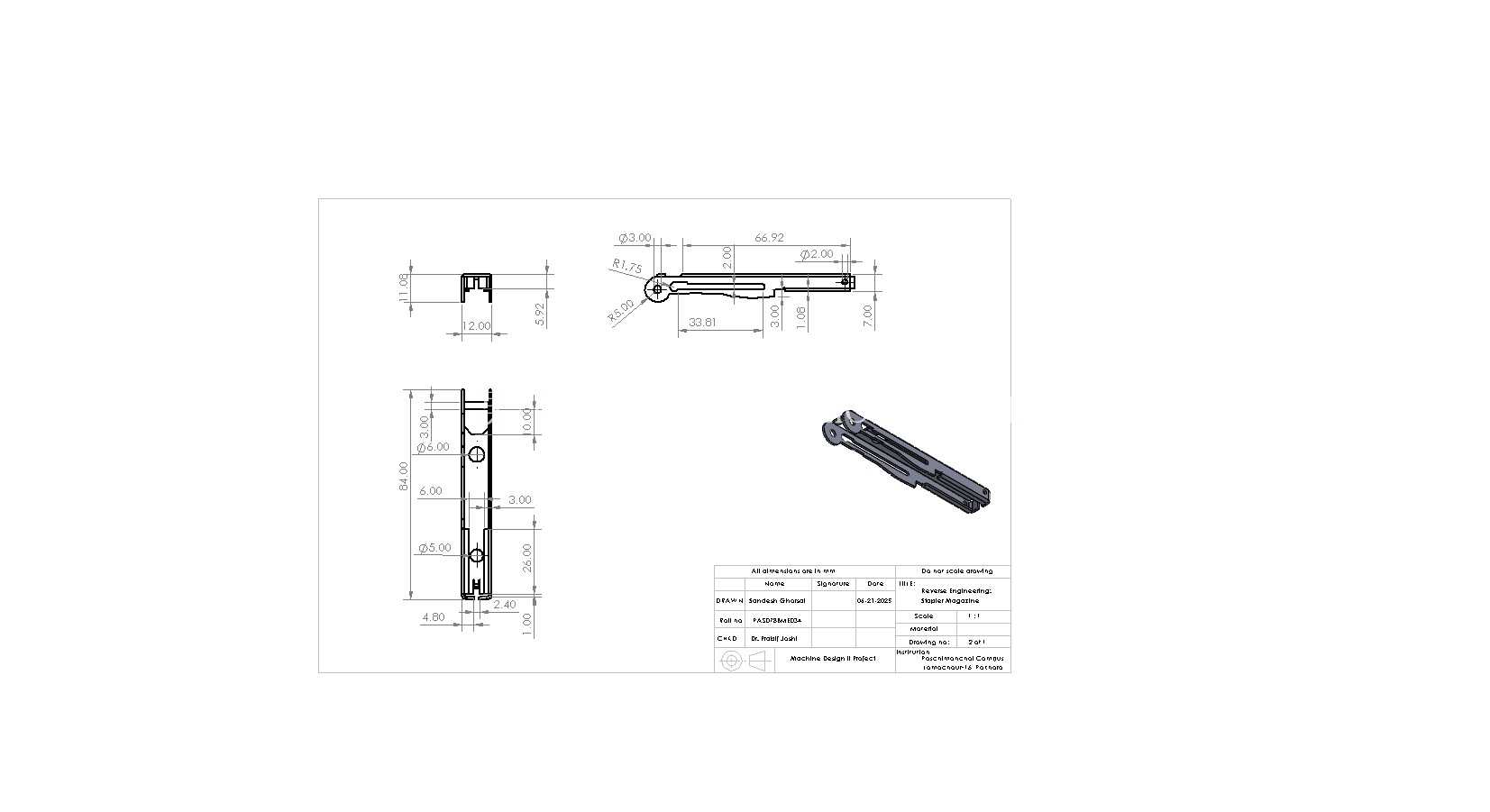

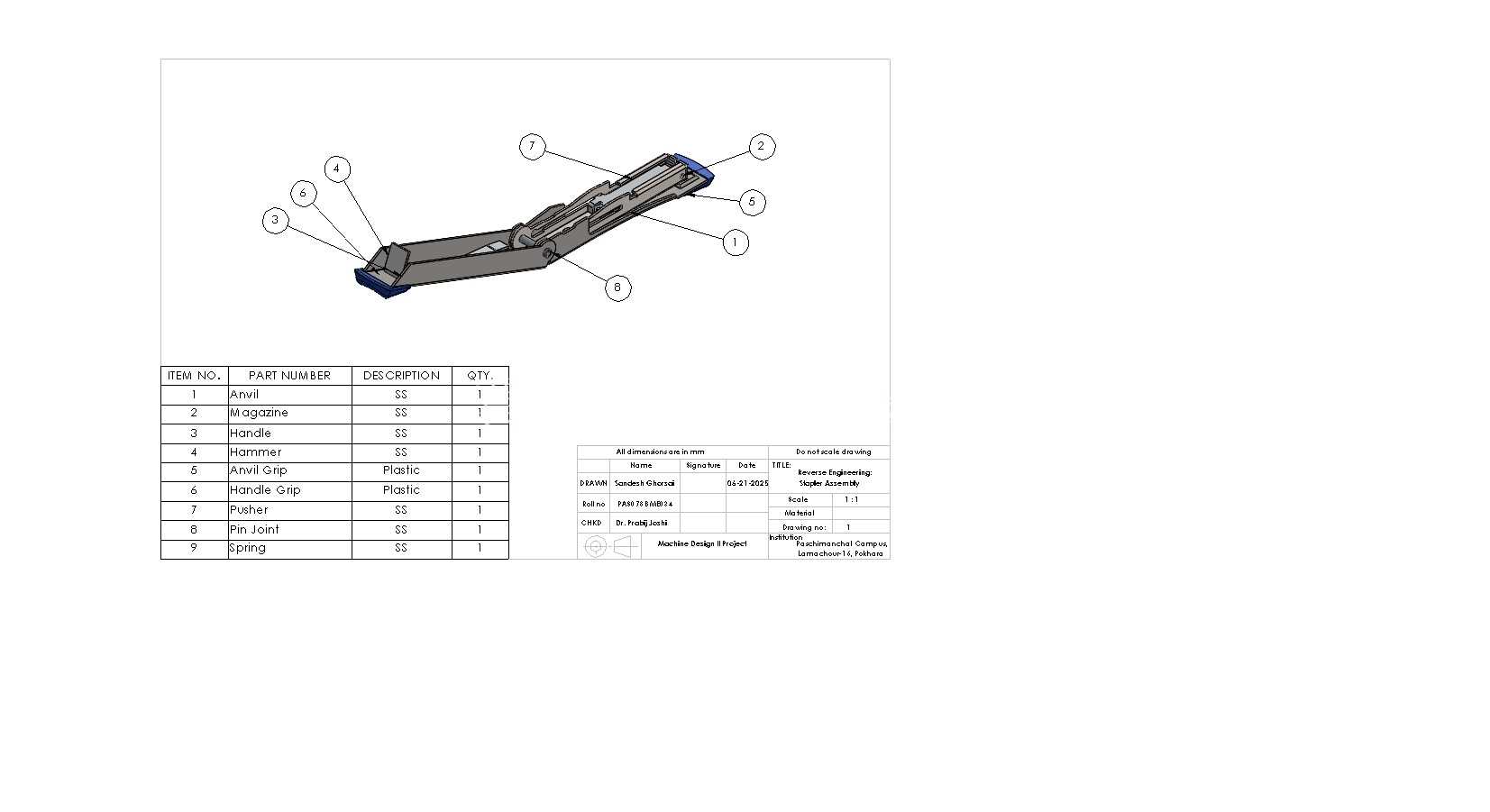

　　做逆向重构的时候，最先处理的是上下两个冲压金属壳体的配合关系，两个壳体通过尾部的销轴做铰接，销轴的配合间隙控制在0.1mm以内，既保证开合转动顺畅，又不会出现左右晃荡的旷量；壳体表面的品牌标识凹槽深度控制在0.2mm，后续做丝印或者激光打标的时候可以直接对位，不需要额外做定位治具。钉道部分的结构是整个订书机的核心，推钉滑块和金属钉道的侧壁间隙留了0.15mm，保证滑块在弹簧推力下可以顺畅滑动，不会因为冲压件的细微形变出现卡钉问题；出钉口的压片做了15度的倾斜角，订书钉被压出时会顺着这个角度完成弯折，刚好贴合纸张背面，不会出现钉脚翘曲扎手的问题。

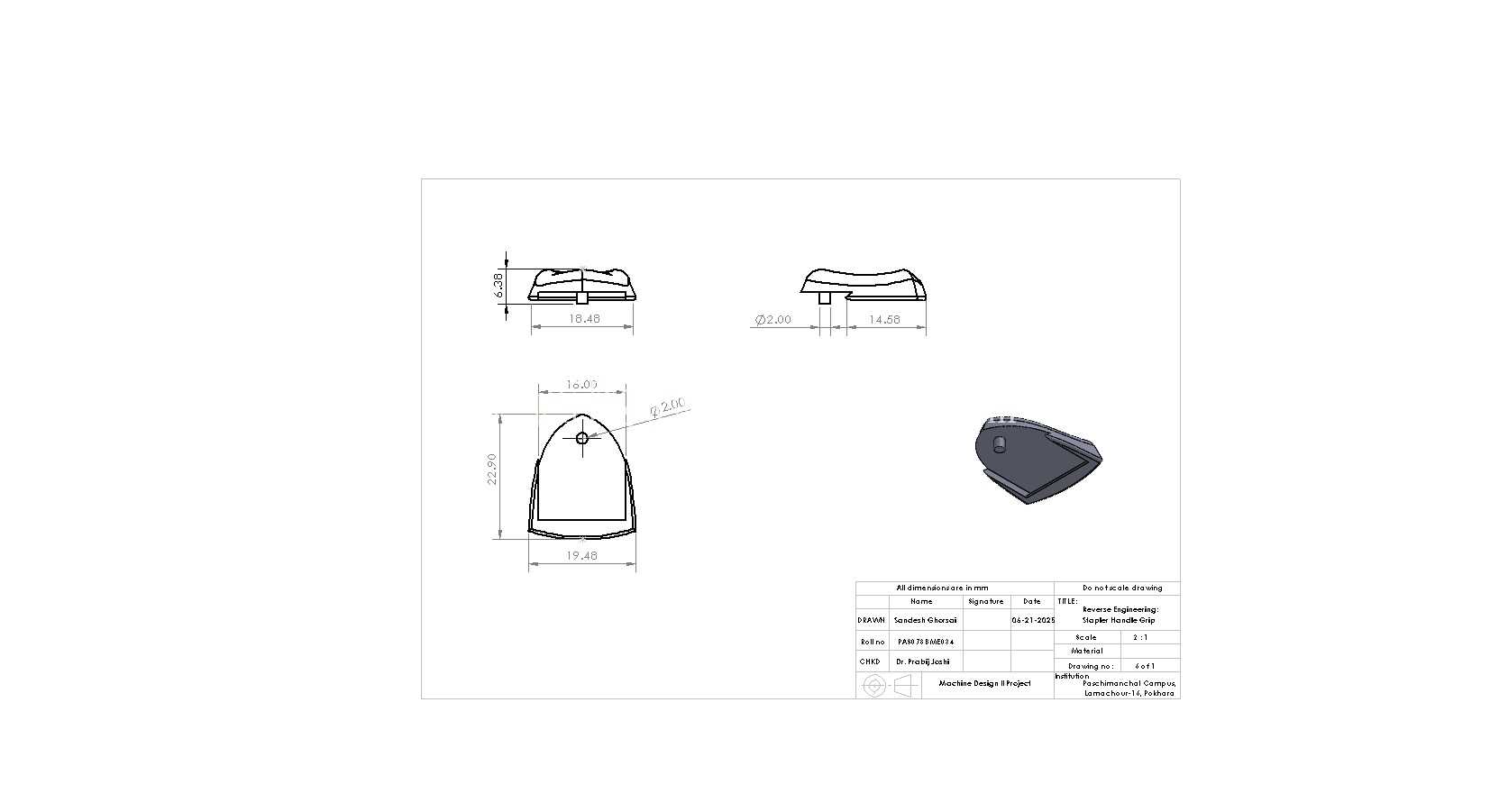

　　从安装边界来看，这款订书机完全展开时的总长度为135mm，闭合状态下的整体高度为55mm，底座宽度为28mm，放置在桌面时的重心落在底座中心位置，单手按压时不会出现侧翻；所有金属冲压件的壁厚统一为0.8mm，兼顾结构强度和整体重量，整机空载重量控制在85g左右，日常携带也不会有明显负重感。逆向过程中对所有塑胶件的拔模角度做了校验，按压帽和底座防滑垫的拔模角度都控制在1.5度，符合常规注塑件的开模要求，不需要额外做结构调整就能直接导出模具图纸；铰接位置的销轴两端做了铆接收口结构，装配完成后不会出现销轴脱出的问题，日常使用过程中不需要额外做维护。

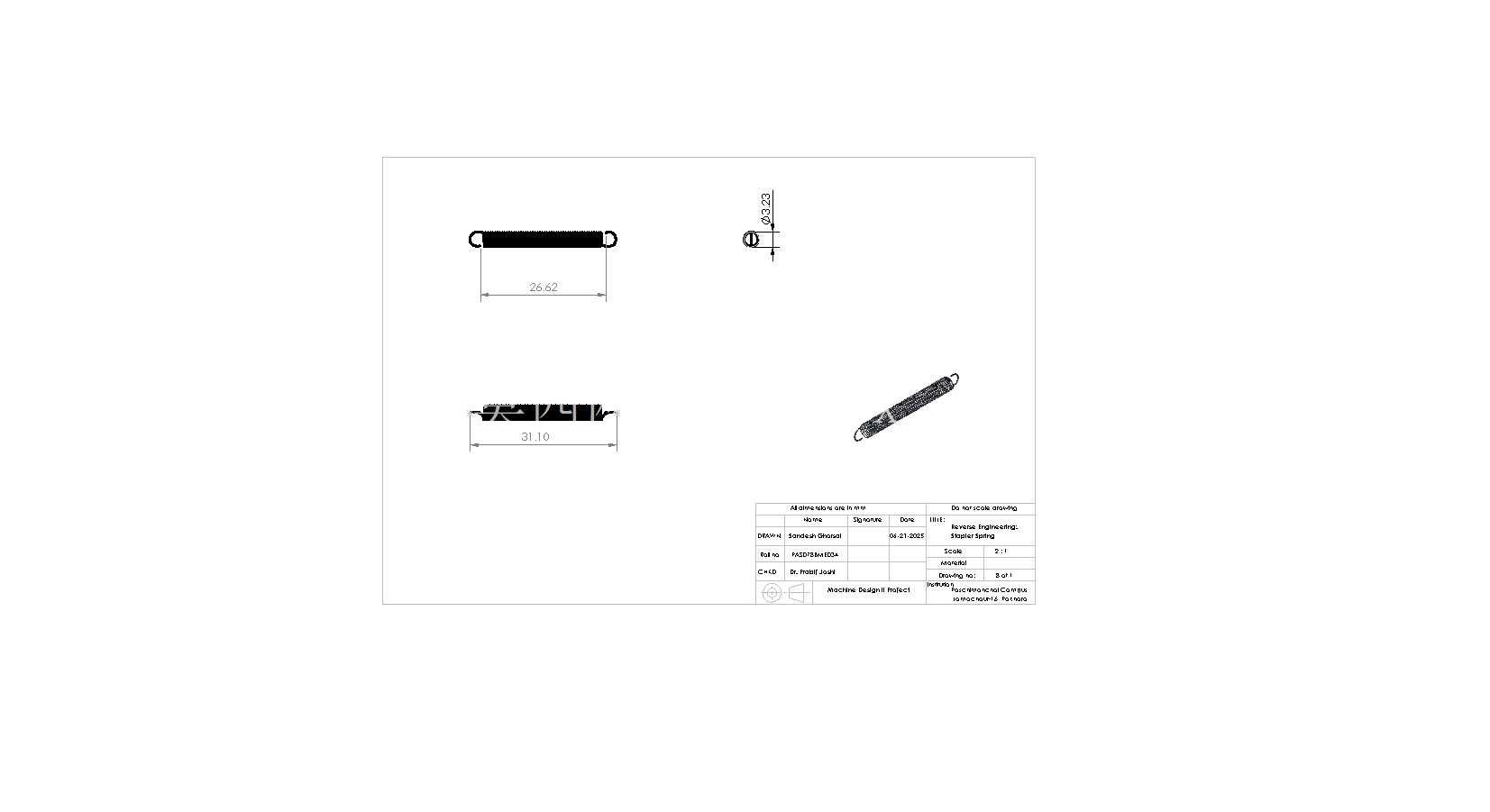

　　钉道尾部的弹簧限位槽做了卷边处理，避免弹簧长期压缩后出现移位，弹簧的线径为0.4mm，自由长度为40mm，压缩到订书机完全闭合状态时的弹簧力为12N，刚好可以推动订书钉逐次进给，同时不会因为弹力过大导致推钉块撞击钉道端部产生异响。底座的塑胶防滑垫做了网格状的防滑纹理，和桌面接触时的静摩擦系数可以达到0.6，按压装订时底座不会在光滑的桌面打滑；出钉位置的金属凹槽深度为1mm，订书钉的两个钉脚穿过纸张后会在这个凹槽位置完成向内弯折，弯折后的钉脚间距为8mm，刚好匹配常规10号订书钉的脚距，不会出现钉脚外张的问题。整个模型的所有配合面都做了公差适配，金属件之间的转动配合采用间隙配合，塑胶件和金属壳体的连接采用过盈配合，装配时不需要额外打胶就能固定牢固；壳体边缘都做了R0.5的圆角处理，避免冲压后的锐边割手，符合文具产品的安全设计要求。
