电脑机箱线缆理线固定卡扣结构设计

做机箱结构配套件设计快八年，这类机箱内部线缆固定卡扣是很多装机玩家、MOD改装用户经常找的适配件，这次的卡扣结构专门针对Thermaltake Fractal Divider 500 TG机箱的内部安装位做了适配，也能兼容同结构槽位的其他塔式机箱。日常装机场景里，机箱内部的供电线、风扇线、前置面板跳线如果没有固定件约束，很容易垂落到CPU散热风道里，要么被转动的风扇剐蹭产生异响，要么打乱风道走向降低散热效率，很多原厂机箱配的理线扎带是一次性的，后期调整硬件的时候剪断就没法重复使用，这种卡扣式固定件就是为了解决这个痛点做的。

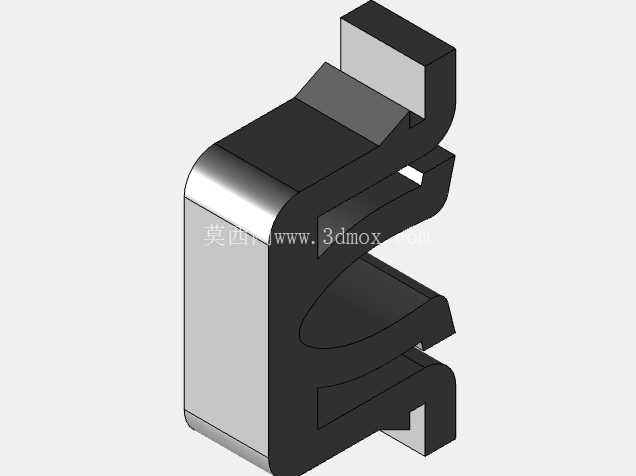

从结构设计逻辑来说，这个卡扣采用双侧弹性卡爪的整体式结构，没有额外的铰接件或者弹簧件，一体注塑成型就能满足使用需求，生产环节不需要二次装配，良率和成本控制都更友好。卡爪的开合角度做了12度的预张角，安装的时候不需要额外工具，对准机箱上对应的卡槽位推到底就能卡紧，拆卸的时候用平口螺丝刀轻轻撬动卡爪根部的解锁位就能拔下来，重复拆装十次以上卡爪的弹性变形量依然在许用应力范围内，不会出现断裂或者卡紧力衰减的问题。夹持线缆的内槽做了圆弧过渡，没有尖锐的棱角，不会刮破线缆的绝缘皮层，内槽的宽度适配直径3mm到8mm的常规机箱线缆，不管是较粗的24Pin主板供电线，还是较细的风扇RGB线、温度传感器线，都能稳稳夹持不会松脱。

安装边界上，这个卡扣的整体厚度控制在6.2mm，卡入机箱卡槽后的突出高度只有11mm，不会和侧板、安装位附近的硬盘架、冷排支架产生干涉，卡爪的卡接深度做了4.5mm，对应机箱上预留的2.2mm壁厚安装槽，卡入后有0.3mm的过盈量，即使机箱在搬运过程中产生晃动、震动，卡扣也不会从槽位里脱出。卡扣的底部做了定位凸台，安装的时候凸台会卡入机箱槽位的定位缺口里，不会出现安装后转动偏移的问题，不管是垂直安装还是水平安装在机箱的理线槽位上，夹持方向都能保持对准线缆走向，不会出现歪扭导致的线缆弯折应力。

实际使用场景里，这类卡扣除了固定常规线缆，也能用来固定薄型的RGB灯条、机箱内的温度传感器探头，甚至是小尺寸的风扇转接线，适配性比原厂配套的单一规格扎带要灵活很多。设计的时候特意把卡扣的外边缘做了R1.5的圆角处理，装机的时候徒手操作也不会划伤手指，整体材质选用常用的ABS工程塑料就能满足强度要求，如果需要更高的耐温性能，换成PA66加20%玻纤的材质也能直接套用这个结构，不需要修改模具尺寸。很多用户改装机箱的时候会加装额外的风扇、水冷、RGB配件，原厂预留的理线位往往不够用，这种适配对应机箱槽位的卡扣可以按需加装，不需要在机箱上打孔或者贴胶，不会破坏机箱的原有结构，也不会因为背胶残留留下难以清理的污渍。

从结构强度校核的角度，这个卡扣的卡爪根部做了0.8mm的圆角过渡，避免应力集中导致的断裂，通过有限元分析模拟，卡爪张开到最大安装角度的时候，最大应力值在22MPa左右，远低于ABS材料的屈服强度，长期使用不会出现塑性变形。夹持线缆的时候，卡扣的夹持力控制在8N左右，既能夹紧线缆不会因为机箱风扇转动的震动松脱，又不会因为夹持力过大压伤线缆内部的线芯，影响供电或者信号传输。卡扣的整体外形做了简约的一体化设计，没有多余的装饰结构，安装在机箱内部也不会显得突兀，即使是侧透机箱，也不会影响内部的视觉整洁度。
