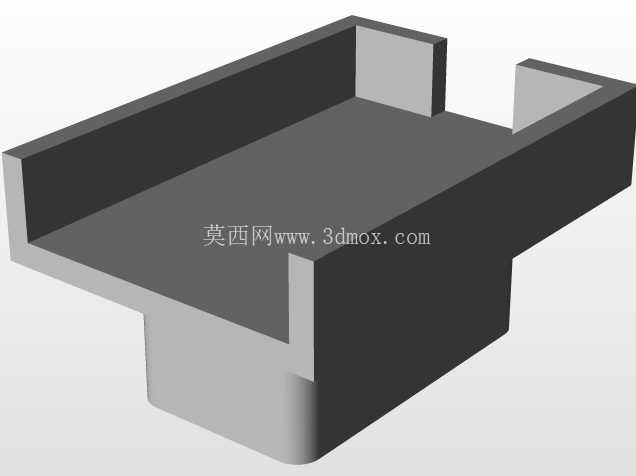

CAD鼠标配套USB集线器线缆收纳固定支架

　　在日常CAD设计工位布局中，外设线缆杂乱是长期困扰结构设计从业者的共性问题，尤其是搭配3D Connexion系列三维鼠标使用时，配套的USB集线器往往因为缺乏固定点位，随意放置在桌面容易被线缆拖拽移位，插拔设备时还需要腾出一只手扶住集线器，频繁操作下既降低设计工作效率，也容易因集线器滑落拉扯线缆造成接口松动、设备连接中断，影响绘图过程的连续性。这款收纳支架正是针对这一实际工位痛点开发，从结构设计之初就完全匹配对应型号USB集线器的外形轮廓，主体采用围合式限位结构，三个方向设置凸起挡边，刚好将集线器本体卡在支架内部预留的容置槽中，挡边高度经过实际适配验证，既不会遮挡集线器上的USB接口插拔空间，也能保证集线器受到侧向拉扯力时不会从支架中脱出。

　　支架底部预留了足够的线缆缠绕空间，集线器接入的多余线缆可以顺着底部的绕线区域有序盘绕，不需要额外使用扎带捆扎，就能将外露线缆长度控制在合适范围，避免多根线缆在桌面交错缠绕，清理工位时也不会因为线缆勾挂碰倒桌面的量具、绘图笔等小物件。从安装边界来看，支架整体外轮廓尺寸贴合常规工位显示器下方的闲置空间，不会占用鼠标垫的有效操作区域，底部为平整安装面，可以根据工位实际布局选择魔术贴、双面胶或者结构胶进行固定，不管是贴在木质桌面、金属设备机架还是塑料工位隔板上都能获得足够的固定强度，不需要在桌面打孔破坏原有工位结构。设计过程中特意对接口位置做了让位处理，支架挡边与集线器接口边缘预留了足够的操作间隙，常规尺寸的USB公头插拔时不会和支架结构产生干涉，即使是带屏蔽壳的加粗设备线材，也能顺利接入接口，不会出现插不到位的情况。支架底部的绕线区域设置了浅槽导向结构，盘绕线缆时可以顺着槽位排布，避免线缆堆叠拱起导致支架放置不稳，绕线后的出线位置也做了圆角过渡处理，不会因为长期摩擦刮破线缆外皮，降低线材破损带来的设备短路风险。

　　在实际工程应用场景中，这类收纳支架不仅适用于个人设计工位，在标准化的三维设计实训教室、工业设计工作室的批量工位布局中，统一配置这类支架可以快速规范工位外设布局，减少日常工位整理的维护成本，也能避免因线缆杂乱导致的设备意外拖拽掉落，延长外设使用寿命。从结构强度角度考虑，支架的挡边与主体为一体化结构，日常插拔USB设备时的侧向作用力会均匀分散到整个支架主体，长期使用不会出现挡边断裂、连接位松动的问题，容置槽的内部尺寸预留了合理的公差范围，即使集线器外壳存在小幅生产尺寸偏差，也能顺利放入支架中，不会出现卡滞或者过松晃动的情况。

　　不同于通用型的桌面收纳盒，这款支架完全针对特定型号的USB集线器做适配，没有多余的冗余结构，整体造型简洁，放置在工位上不会产生突兀感，和常规的工业风工位设备风格保持统一，同时因为结构没有复杂的倒扣、薄壁结构，不管是采用3D打印小批量制作还是注塑批量生产，都具备较好的工艺可行性，生产过程中不容易出现缩痕、缺料等成型缺陷，后期维护也不需要复杂的拆装步骤，需要清理支架积灰时直接将集线器取下即可擦拭，没有清洁死角。
