十槽安迪马克电池固定收纳托架

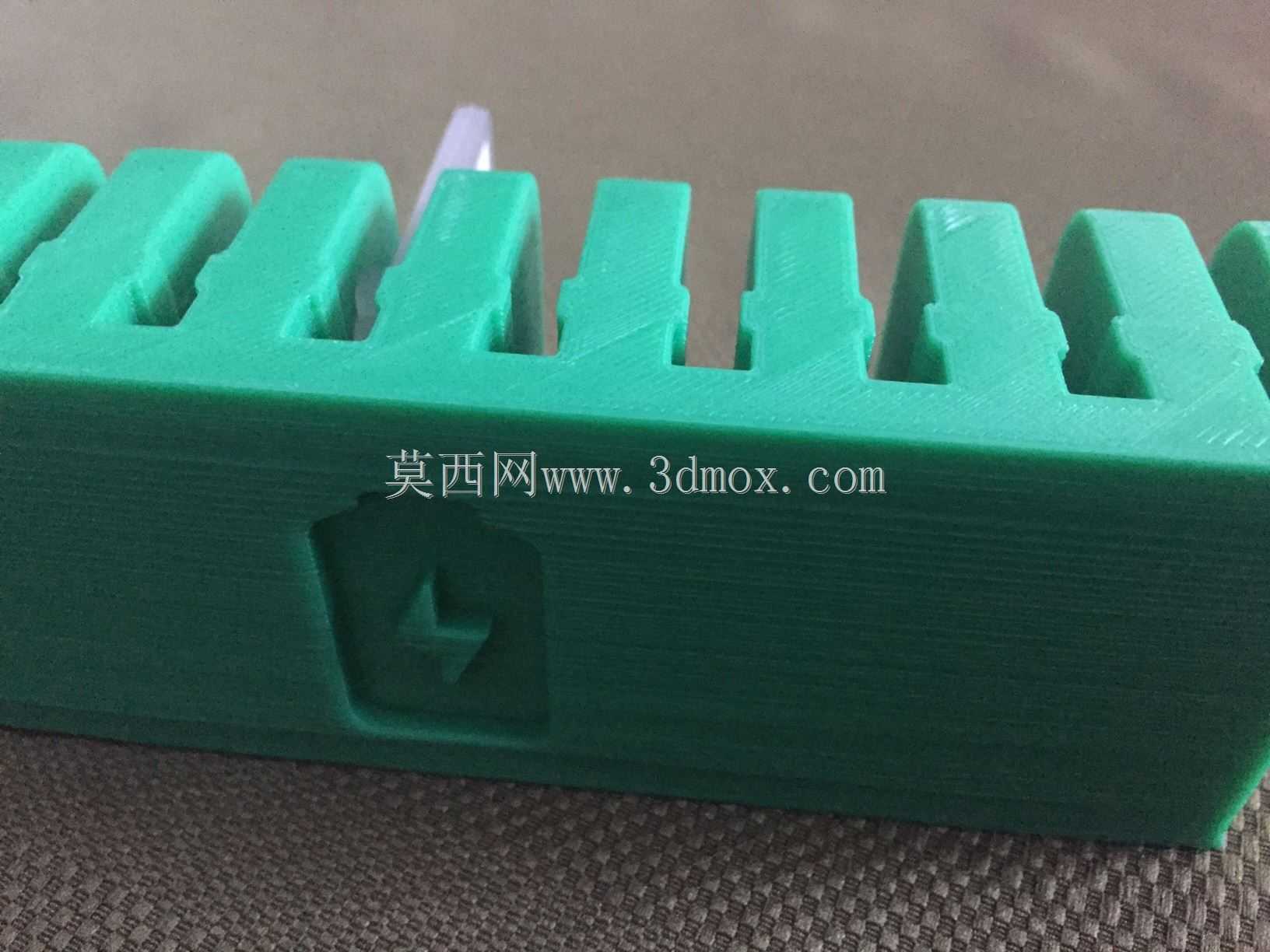

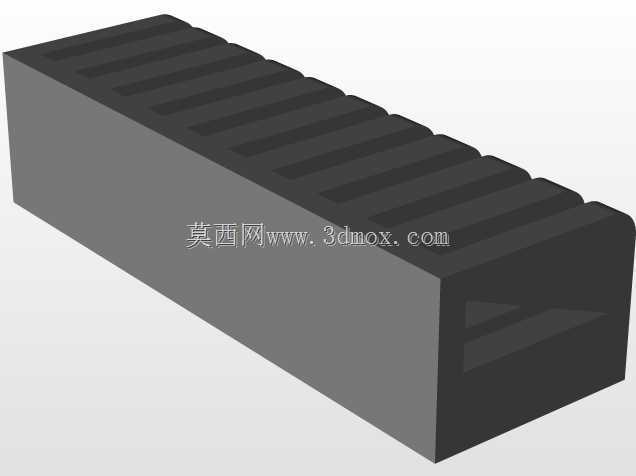

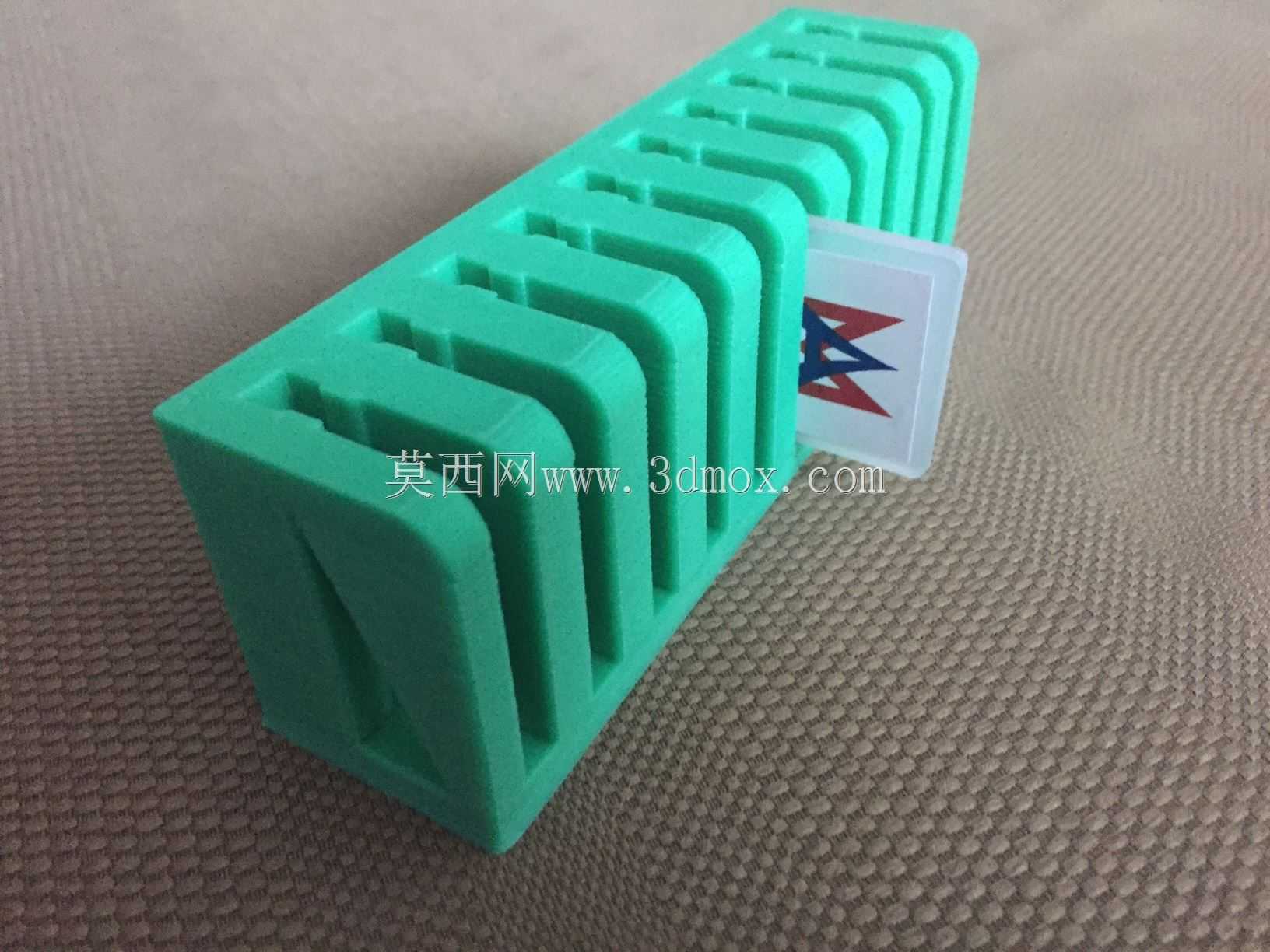

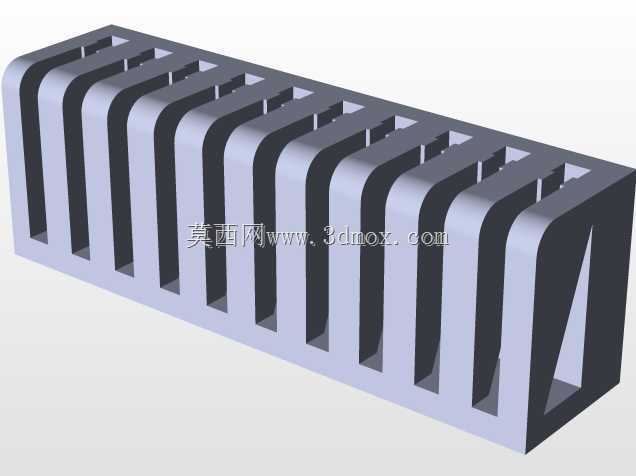

在FRC机器人竞赛的备赛与赛事现场，电池的规整收纳与可靠固定一直是影响设备整备效率的关键细节，这款十槽位的电池托架正是针对安迪马克规格竞赛电池设计的定位承载部件，可同时完成十块标准规格电池的有序排布与稳固限位，避免转运、存放过程中电池磕碰、移位导致的极柱损伤、接线松动等问题。从结构设计来看，托架采用等距排布的立式卡槽结构，每个卡槽的内槽尺寸完全匹配对应电池的外形轮廓，槽壁设置了微小的导向倒角，电池插入时可自动导正位置，无需反复对位即可顺畅卡入，卡槽侧壁预留了0.2mm的容差间隙，既保证电池插拔的顺畅度，又能限制电池在槽内的横向窜动，即使在设备转运产生颠簸的场景下，也不会出现电池脱出的情况。托架整体采用一体化的槽型结构，底部为连续的平面支撑，每个卡槽的底部都做了局部减胶处理，在保证整体结构强度的前提下降低了部件自重，同时槽壁外侧设置了等距分布的加强筋，从托架一端延伸至另一端，提升了长条形托架的抗弯折性能，即使堆叠放置多层满装电池的托架，也不会出现槽体变形导致的电池卡滞问题。在安装边界上，托架的整体外形为规整长方体，两端预留了平整的安装基准面，可直接通过螺丝固定在工具车置物层、备赛工作台侧面或者机器人存储箱的内部隔层上，安装孔位采用通用的沉头孔设计，适配常规规格的紧固件，无需额外加工转接件即可完成固定。实际使用场景中，这款托架既可以作为赛场边的电池临时收纳架，帮助队员快速区分满电、亏电电池，减少备赛时的电池查找时间，也可以作为固定存储部件安装在电池转运箱内，避免运输过程中电池互相碰撞造成外壳磨损，卡槽之间的间隔空隙也为电池散热预留了足够空间，多块电池集中存放时不会因为热量积聚带来安全隐患。设计过程中充分考虑了3D打印加工的工艺特性，所有槽壁的厚度保持均匀一致，无大角度的悬空结构，打印时无需添加过多支撑即可一次成型，成型后仅需简单去除底部毛刺即可投入使用，槽体边缘全部做了圆角过渡处理，插拔电池时不会刮伤电池外壳的绝缘层，也避免了操作人员取放电池时被锐边划伤的风险。
