FRC竞赛用机器人信号灯固定安装座

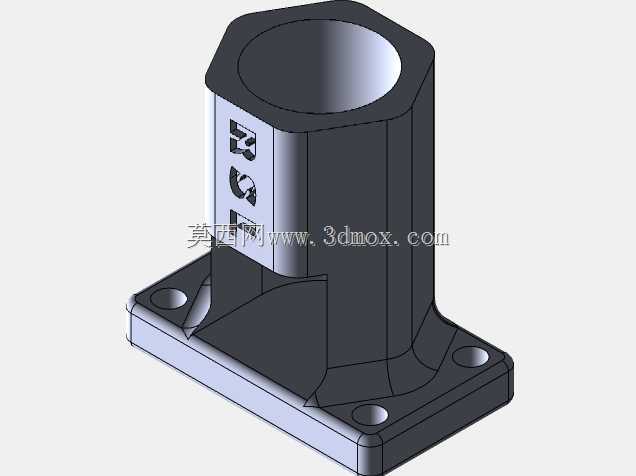

　　在FIRST机器人竞赛的备赛与实战场景中，车载信号灯的可靠固定一直是容易被忽略却直接影响赛事状态反馈的细节环节，这款专用的信号灯安装支座，正是针对竞赛场景下的高频振动、快速拆装需求做了定向结构优化。从实际赛场使用来看，参赛队伍的机器人需要在高强度对抗、频繁启停、碰撞剐蹭的环境下持续运行，信号灯作为队伍状态识别、裁判信号交互的核心外露部件，一旦出现固定松脱、安装角度偏移，很容易造成信号识别失效，甚至因为部件脱落触发赛事违规判罚，这款支座的结构设计完全围绕这类赛场痛点展开。支座上部采用内六角形的中空腔体结构，腔体内径与常用的FRC竞赛标准信号灯柱外径做了紧配合公差设计，装配时不需要额外涂胶或者加装紧固件，直接将信号灯柱压入腔体即可实现周向固定，中空的内孔同时预留了足够的走线空间，信号灯的供电线缆可以从腔体内部直接下穿到底座区域，避免线缆外露在机器人运行过程中被其他机构剐蹭扯断，腔体侧壁预留的三个异形卡槽，既可以作为线缆的侧向出线口，也能配合扎带对穿入腔体的信号灯柱做二次锁固，应对极端碰撞场景下的脱出风险。

　　下部的安装底座采用方形法兰结构，四个安装孔采用等间距圆周布局，孔位尺寸完全匹配0.25英寸标准螺栓的安装规格，这一尺寸设计刚好适配绝大多数FRC参赛队伍常用的驱动器底座、KOP框架的型材安装孔位，队伍在改装时不需要额外打孔攻丝，直接用标准螺栓或者扎带就能完成支座在机器人本体上的固定，大幅缩短备赛时的改装调试周期。结构工艺性上，这款支座做了非常明确的3D打印适配设计，底座与上部六角柱的衔接位置做了大尺寸圆角过渡，既可以消除直角位置的应力集中问题，提升支座整体的抗冲击强度，也能让打印过程中减少支撑材料的使用——如果选择将底座朝下的摆放方向打印，整个支座除了上部中空腔体的极小区域外，几乎不需要额外添加支撑，甚至在部分大尺寸FDM打印机上可以实现无支撑平躺打印，有效降低打印后的后处理工作量。

　　更新后的结构特意加厚了底座的整体壁厚，针对无支撑打印时底座边缘容易出现翘曲、层间结合力不足的问题做了补强，即使使用常规PLA材料打印，也能承受竞赛过程中的常规碰撞冲击，不会出现底座断裂的问题。从安装边界来看，支座整体高度控制在常规信号灯柱的安装适配区间，不会因为支座过高导致信号灯整体重心上移，在机器人发生侧翻时也能减少信号灯柱受到的冲击力，方形法兰底座的外接尺寸小于上部六角柱的外接圆两倍范围，不会占用过多的机器人表面安装空间，给周边的其他执行机构、传感器预留足够的安装位置。

　　在实际备赛调试中，这款支座还可以兼容不同长度的信号灯柱，当队伍需要更换不同高度的信号灯时，只需要调整信号灯柱插入腔体的深度，配合侧壁扎带固定即可，不需要重新设计打印新的安装座，能有效减少备赛阶段的零件迭代成本。腔体内部的紧配合尺寸经过多轮打印测试，适配常规FDM打印0.2mm层厚下的尺寸公差，即使是普通参赛队伍的入门级3D打印机，也能打印出符合装配要求的成品，不需要做复杂的尺寸补偿调整。底座上的四个安装孔做了沉台设计，螺栓安装后螺栓头不会突出底座表面，保证支座安装后与机器人框架表面完全贴合，不会因为螺栓头突出导致支座安装倾斜，影响信号灯的竖直朝向。
