多级折弯带凸缘切口钣金支架结构

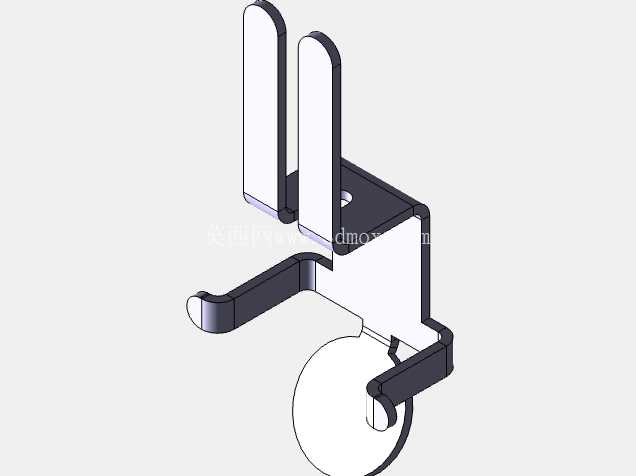

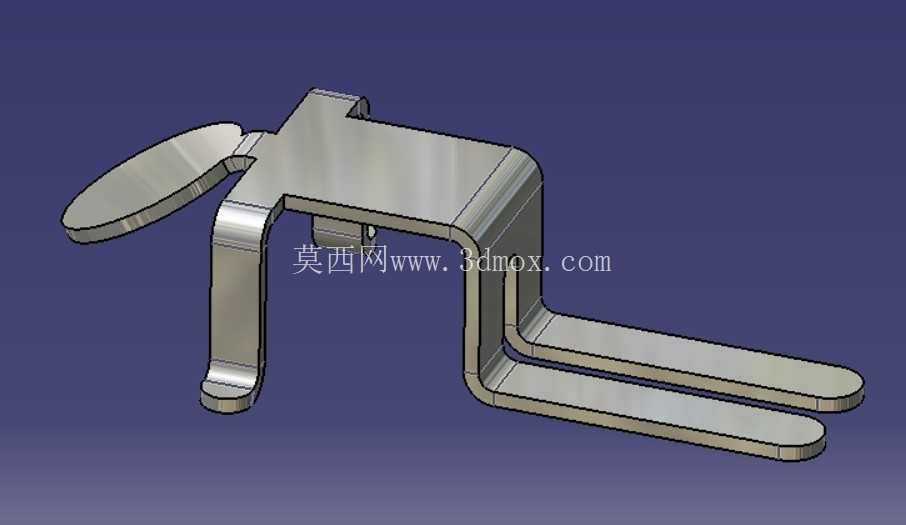

　　从实际功能层面看，该支架的长条形平行延伸臂主要用于插入设备壳体预设的卡槽内，实现无额外螺丝的预定位，减少总装工序的紧固件用量，降低整机重量；侧面带圆弧过渡的弯折支脚，抵靠在设备内部的加强筋上，承担模块装配后的侧向支撑力，抵消设备跌落、振动工况下产生的横向窜动；端部延伸出的椭圆型凸舌结构，表面预留了定位孔位，用于固定小型柔性电路板或者接地弹片，保证通讯设备的电磁屏蔽连续性，避免射频信号出现串扰问题。这类带特殊凸缘与切口的折弯钣金支架，多应用于手持通讯终端、便携通讯测试设备的内部结构连接场景，在空间极度紧凑的通讯类产品腔体内部，承担板卡定位、小型功能模块支撑、线束走向约束的多重作用，区别于常规平直钣金支架，其多段非等半径折弯的结构形态，完全是为了适配通讯产品内部异形堆叠的元器件布局，避让射频模块、电池仓、按键组件的安装空间，避免与周边高敏感元件产生结构干涉。

　　设计这类钣金件时，首先要核算每道折弯的内R角参数，结合选用的钣金板材厚度——这类通讯类支架通常采用0.6-1.2mm厚度的镀锌钢板或者304不锈钢薄板，折弯内R不能小于板材厚度，否则会出现折弯处应力集中开裂的问题，尤其是该支架存在连续两次同向90度折弯的区域，两道折弯线之间的最小间距要预留至少2.5倍板厚的距离，避免折弯时模具压到已成型的边，导致成型尺寸超差。支架上的特定切口轮廓，并非随意设计的减重结构，而是为了在折弯时释放材料内应力，减少长直臂折弯后的翘曲变形，同时部分切口位置刚好对应壳体上的卡扣点位，装配时可以通过切口的微量变形让卡扣顺利卡入，提升装配效率。

　　从安装边界来看，该支架的整体外轮廓需要完全嵌入通讯设备壳体的预留安装槽内，平行延伸臂的长度公差需要控制在±0.1mm以内，否则会出现插装不到位或者装配后旷量过大的问题；支脚的折弯高度需要匹配壳体内加强筋的高度差，公差控制在±0.15mm，避免出现支脚悬空无法受力，或者顶到壳体导致装配间隙不均的问题；端部凸舌的平面度要求控制在0.1mm以内，保证固定在其上的弹片与对接元件接触可靠，不会出现接触不良导致的通讯功能故障。

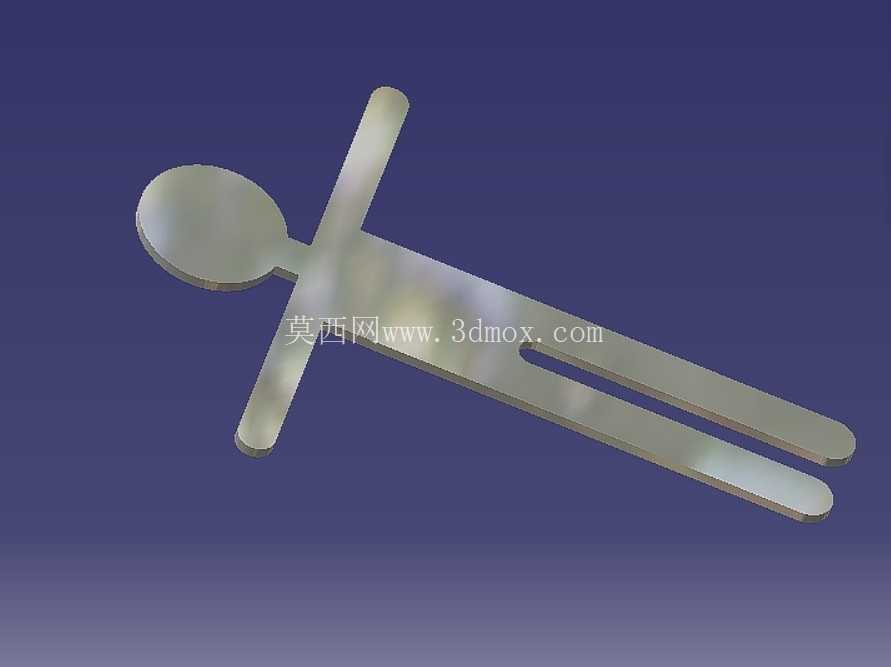

　　在成型工艺安排上，这类支架需要先通过落料模一次冲切出整体展开外形，同时冲制所有定位孔、切口以及凸缘的预成型结构，之后按照从内到外的折弯顺序依次完成各道折弯工序，对于凸缘位置的成型，需要采用分步成型的方式，避免一次冲压导致材料拉裂，最后还要对折弯处的毛刺进行打磨处理，防止装配时刮伤内部的通讯线束，造成线路短路。这类支架的设计核心是在有限的空间内，通过钣金折弯的工艺特性实现多重功能集成，减少通讯设备内部的零件数量，相比采用机加工或者注塑的支撑结构，钣金支架的重量更轻、生产效率更高、批量制造成本更低，同时具备更好的抗冲击性能，非常适合便携类通讯产品的使用工况，在建模过程中需要准确还原每一处折弯的中性层偏移量，保证展开尺寸的准确性，为后续的模具开发、冲压生产提供精准的数模依据，避免后续试模阶段出现反复修模的问题，缩短产品的开发周期。
