飞利浦Hue智能开关壁挂固定支架结构

　　在智能家居终端设备的墙面部署场景中，智能开关的壁挂固定结构往往是容易被忽略却直接影响使用体验的细节，这款针对飞利浦Hue开关设计的壁挂支架，正是围绕墙面安装的实际工程需求完成的结构设计。日常家装或办公场景的智能开关改造中，很多用户会遇到开关本体无法与墙面贴合、拆装不便、固定后易松动的问题，这款支架从安装边界到固定逻辑都做了针对性的结构适配。从安装适配维度看，支架整体采用框型包覆结构，外轮廓完全匹配飞利浦Hue开关的侧边尺寸，安装后开关本体嵌入支架框内，不会出现侧边凸起、错位的情况，支架与墙面接触的面做了平整化处理，贴墙安装时不会出现缝隙，避免积灰同时也能保证安装后的视觉一致性。固定方式上采用了双规格紧固件适配的设计，预留的沉头孔适配3mm规格沉头螺丝，可直接在墙面、桌面、柜体侧板等硬质基材上打孔固定，沉头孔的深度经过匹配计算，螺丝锁紧后头部完全没入支架表面，不会凸起干涉开关本体的嵌入安装；同时支架内侧预留了10mm直径、2.5mm厚度的磁铁安装位，对于不想破坏墙面的场景，可在对应墙面位置粘贴引磁片，通过磁吸方式完成支架固定，两种安装方式覆盖了打孔装修、免打孔租房、临时点位部署等不同场景的使用需求。

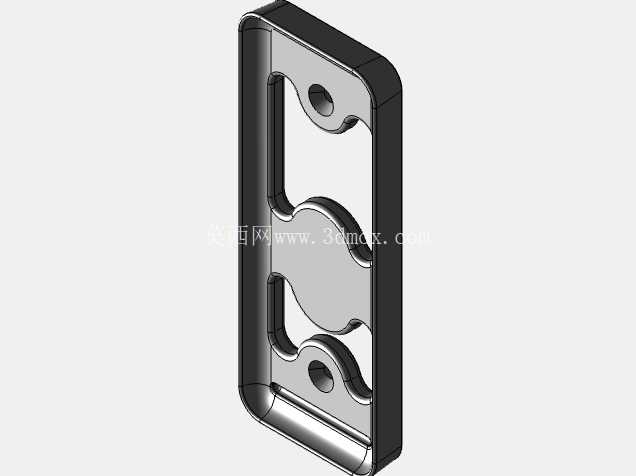

　　结构设计过程中，首先对飞利浦Hue开关的本体外形做了全尺寸测绘，包括侧边的圆角弧度、背面的凸起结构、按压操作时的受力位移量，支架内侧的镂空结构并非单纯的减重设计，中间位置的异形镂空刚好避让开关背面的接线凸起与加强筋位，上下两个带孔的连接臂既承担了结构连接强度，也对应开关背面的定位卡点，开关嵌入后可通过卡点实现预固定，不会从支架中自然脱落，需要取下时只需稍用力即可拔出，兼顾了固定可靠性与拆装便捷性。支架的壁厚做了均衡设计，外侧边框厚度控制在2mm，既保证了日常触碰、按压开关时的结构强度，不会因为长期受力出现边框变形，也不会因为壁厚过大导致整体过于厚重，贴墙安装后突出墙面的尺寸与开关本体厚度匹配，视觉上没有突兀感。

　　上下两个安装孔的孔位间距经过测算，匹配常规86型底盒的孔位间距，对于已经预埋标准86底盒的墙面，可直接利用原有底盒的螺丝孔位固定支架，不需要重新打孔，大幅降低了智能开关改造的施工难度。在实际使用场景中，这款支架除了常规的墙面开关部署，还可以安装在办公桌侧边、床头侧板、橱柜门板等位置，将Hue开关作为场景控制按键使用，磁吸安装的版本还可以临时取下支架，调整安装位置适配不同的使用需求，比如聚会时将开关临时移到客厅方便控制灯光，日常使用时移回玄关位置。

　　结构细节上，支架所有边角都做了R0.5的圆角处理，没有尖锐棱角，安装和使用过程中不会划伤手部，与开关接触的内侧面做了0.1mm的间隙预留，避免加工公差导致开关嵌入过紧或者过松，即使采用FDM3D打印制作也能顺利完成装配，不需要二次打磨修配。从受力角度分析，用户按压开关时的垂直作用力会通过支架均匀传递到墙面固定点，上下两个安装孔的位置刚好对应按压操作时的主要受力区域，长期使用不会出现支架中部变形、固定螺丝松动的问题，磁吸版本的磁铁安装位位于支架中部，磁吸吸附力的作用点与按压受力点重合，按压时不会出现支架一端翘起的情况。
