850-950MHz八木天线配套结构小零件

这套结构件是定向八木天线组装环节的核心配套零件，适配850-950MHz工作频段的11单元八木天线，覆盖了天线架设过程中振子固定、馈电匹配、结构防护三类核心需求，整套零件不含有源射频元件，全部为纯机械结构件，可直接通过常规机加工或3D打印方式制作，适配业余无线电通信、偏远区域无线信号覆盖、物联网网关信号增益等场景的天线搭建需求。

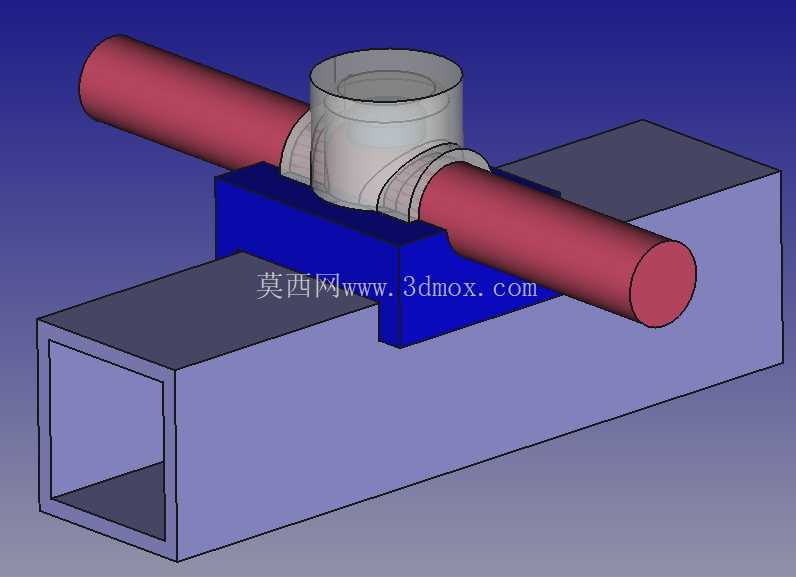

从实际使用场景来看，这类小零件直接决定了八木天线的长期工作稳定性——户外架设的八木天线常年承受风载、温差变化带来的结构应力，振子与主梁的连接位置如果没有专用支撑件定位，很容易出现振子偏移，直接导致天线驻波比升高、增益下降，严重时甚至会出现振子脱落的问题。这套零件里的天线臂支架采用抱箍式卡接结构，内孔匹配常用的圆形金属振子杆外径，底部设置定位卡槽与方形主梁的安装面贴合，安装时不需要在振子或主梁上额外打孔，只需要通过侧面的顶丝锁紧即可固定，既避免了打孔破坏主梁结构强度，也能在调试阶段灵活调整振子的前后位置，方便现场调试天线的匹配参数。

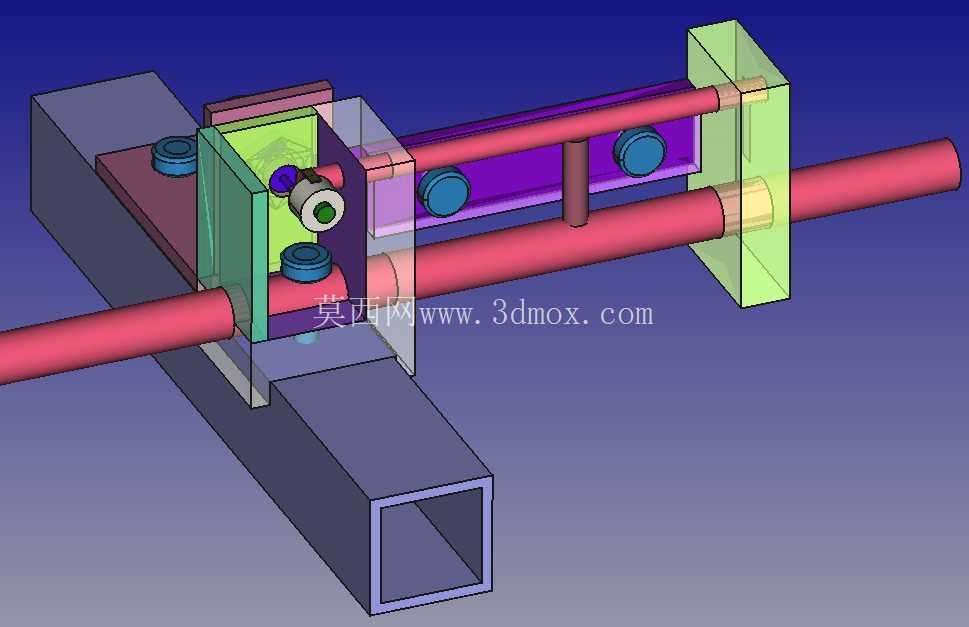

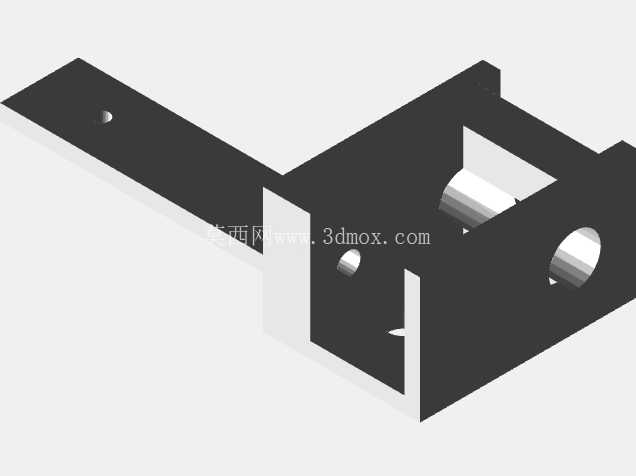

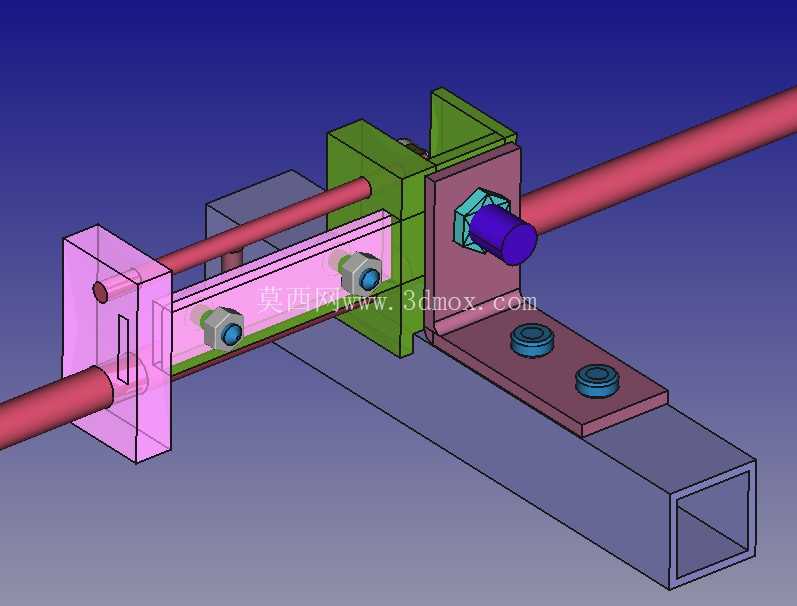

伽马匹配支架是这套零件里精度要求最高的部分，作为八木天线馈电匹配的核心结构载体，支架的安装位置直接决定了伽马棒与有源振子的间距、平行度，两个匹配支架分别对应伽马棒的两端固定位，支架上预留了穿线孔位，匹配完成后可以直接将馈线的屏蔽层与芯线分别固定在对应位置，不需要额外增设固定座，减少了天线整体的突出结构，降低风阻的同时也避免了馈线接头长期暴露在外出现氧化锈蚀的问题。螺丝盖则是针对天线主梁与支撑立杆连接位置的防护结构，套在连接螺栓的外侧，既可以避免雨水顺着螺栓缝隙渗入主梁内部造成管材锈蚀，也能防止螺栓长期暴露出现锈死，方便后期天线的角度调整与拆卸维护。

设计过程中优先考虑了户外使用的环境适配性，所有零件的安装接触面都做了圆角过渡，避免尖锐棱角划伤馈线绝缘层或者安装人员，零件的壁厚根据不同位置的受力需求做了差异化设计：支架的卡接位置壁厚加厚，保证锁紧时不会出现开裂；外盖类零件的壁厚做了减薄处理，在满足防护强度的前提下尽可能降低整体重量，减少天线主梁的负载。安装边界方面，这套零件适配常规的方形截面主梁型材，振子固定位的内孔尺寸匹配该频段八木天线常用的振子杆直径，不需要对现有天线的主梁、振子做二次加工即可直接装配，伽马匹配支架的安装孔位间距预留了足够的调整余量，可根据实际调试的匹配参数灵活调整固定位置，适配不同制作精度的DIY八木天线组装需求。

从结构可靠性角度出发，所有零件的受力位置都做了加强筋设计，比如天线臂支架与主梁接触的底部位置增设了三角加强筋，抵消风载带来的侧向力矩，避免支架长期受力出现断裂；零件的所有安装孔位都做了倒角处理，既方便安装时螺栓快速对位，也能避免应力集中导致的孔位开裂。实际组装时，整套零件可以和标准紧固件配合使用，不需要定制特殊规格的螺丝螺母，普通的通讯施工人员即可完成装配，不需要专业的结构安装培训，大幅降低了该频段八木天线的自制门槛，也适合批量生产时作为天线的标配结构配件使用。
