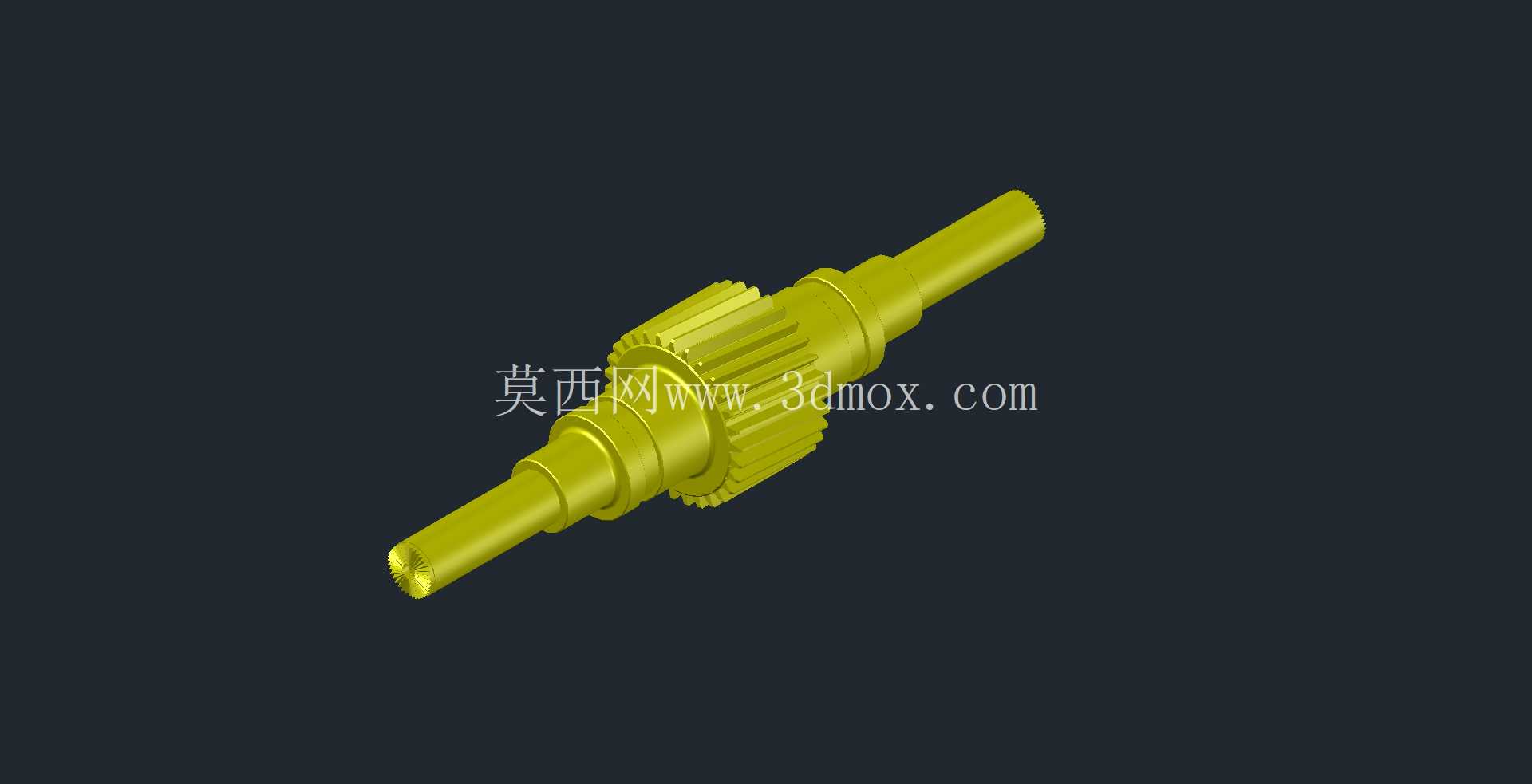

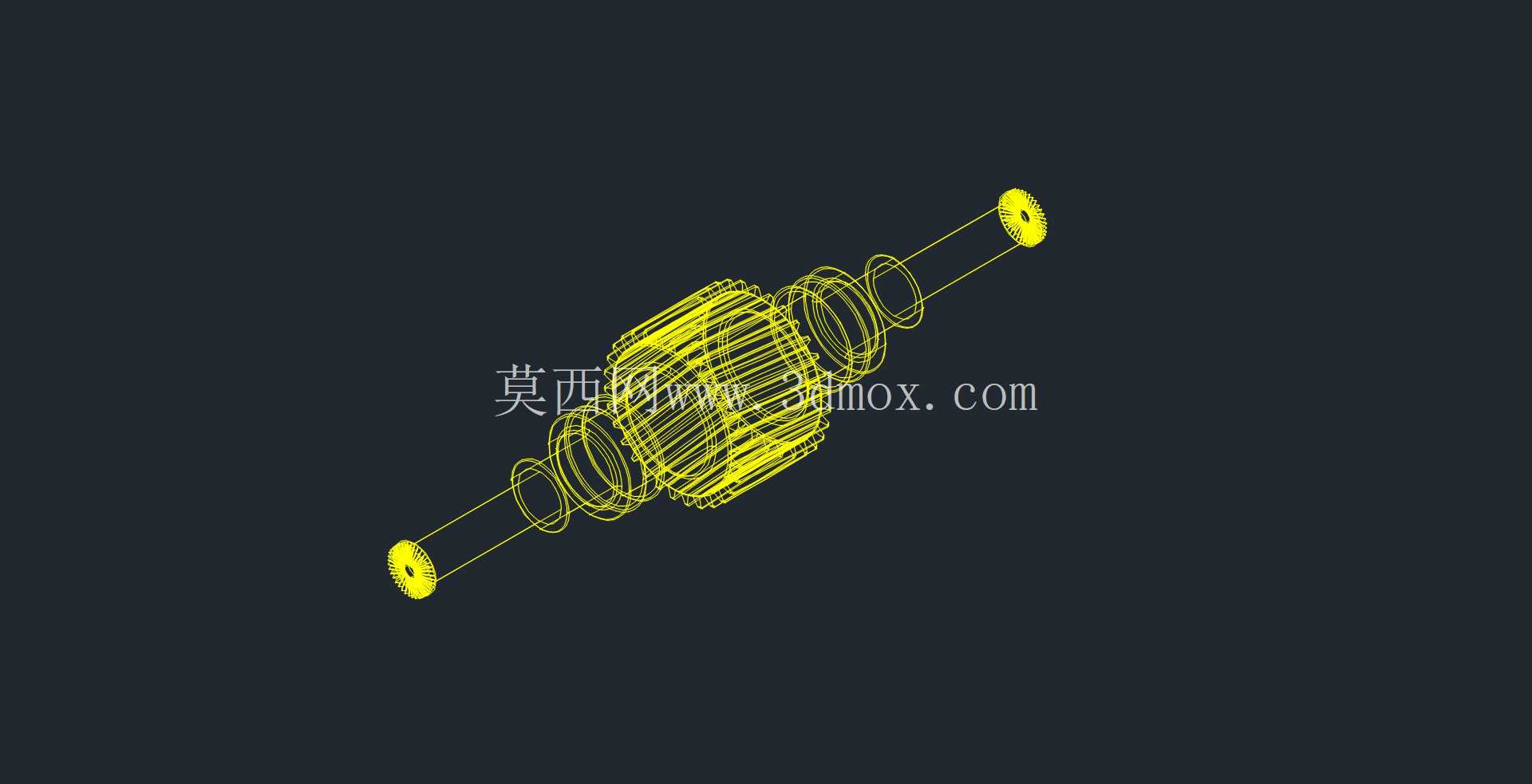

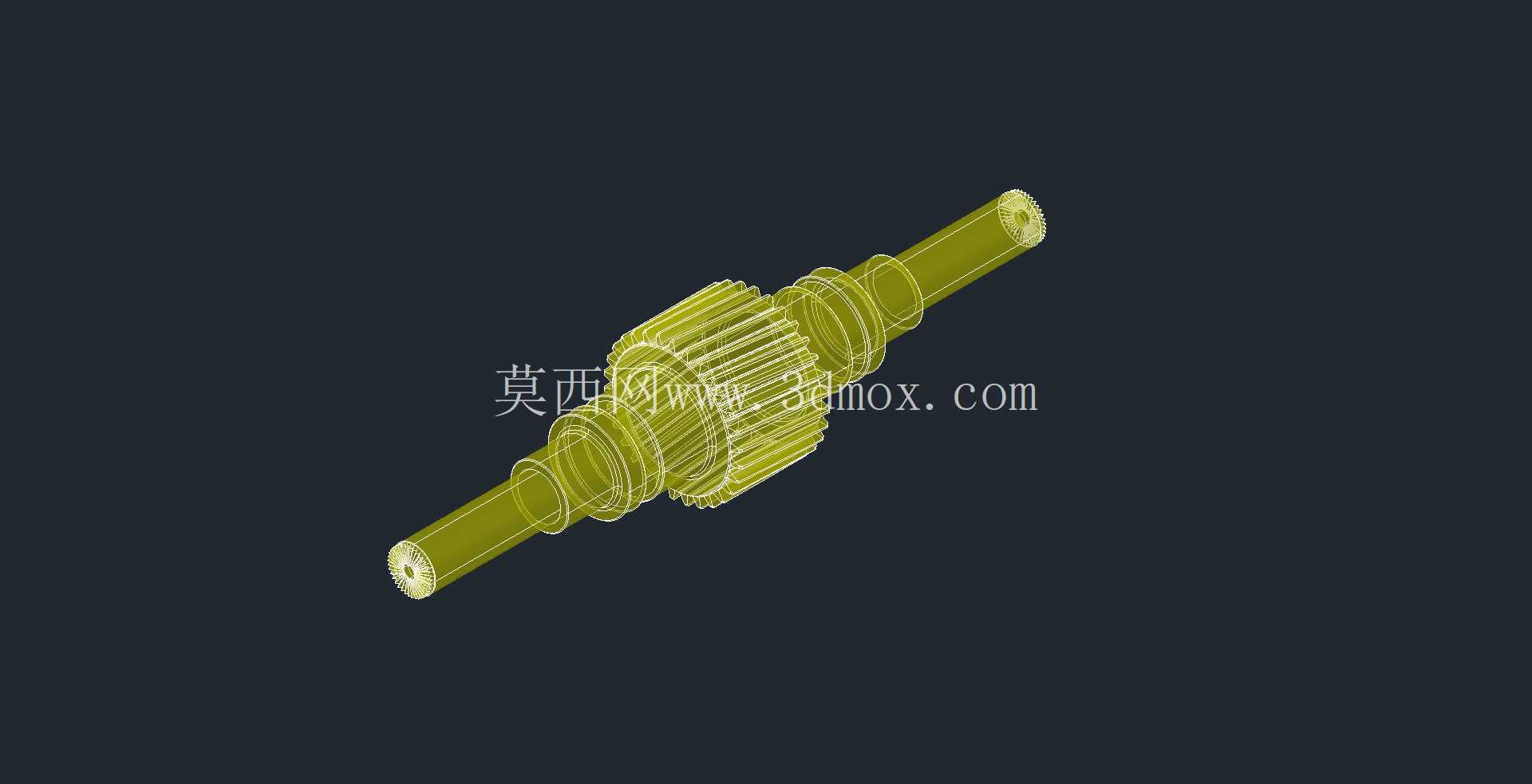

燃气轮机用希尔斯齿轮轴结构设计

　　在燃气轮机的核心传动链路中，齿轮轴是连接压气机端与涡轮端、传递额定工况下大扭矩载荷的关键承载零件，这款适配燃气轮机工况的希尔斯齿形齿轮轴，在设计阶段就围绕高温高转速的服役环境做了针对性的结构优化。不同于常规渐开线齿形的齿轮轴，希尔斯齿形的齿廓修形量经过多轮迭代，在啮合过程中能有效降低齿面接触应力的峰值，避免高转速下因齿面局部载荷集中出现的点蚀、胶合失效，尤其适配燃气轮机连续长时间高负荷运行的工况需求。

　　从安装边界来看，该齿轮轴两端的轴颈尺寸严格匹配对应轴承位的安装公差，轴肩位置的退刀槽、圆角过渡都做了应力释放处理，避免轴径变化位置出现应力集中导致的疲劳断裂，中间齿轮段的齿宽、分度圆直径经过扭矩校核，能在额定转速下稳定传递设计扭矩，不会出现齿根弯曲强度不足的问题。实际服役场景中，这类齿轮轴安装在燃气轮机的传动箱内部，两端通过滚动轴承支撑在箱体轴承座上，齿轮段与配套的从动齿轮啮合，将涡轮端输出的扭矩传递给压气机以及附属的润滑油泵、燃油泵等辅机部件，整个传动过程要求传动平稳、振动量控制在允许范围内，因此在齿向修形上特意做了鼓形量调整，抵消轴系受载后产生的挠曲变形带来的啮合偏载。

　　设计过程中，首先根据燃气轮机的额定输出扭矩、最高工作转速确定轴的最小直径，再结合轴承选型确定各段轴径的阶梯分布，齿轮段的参数匹配啮合齿轮的模数、齿数、压力角，保证传动比符合设计要求，同时在轴上预留了挡圈槽、键槽等安装定位结构，方便装配时的轴向与周向固定，避免运行过程中出现轴系窜动。轴的两端做了倒角处理，方便装配时顺利导入轴承内圈，不会刮伤轴承配合面，齿轮段两端的越程槽尺寸符合加工工艺要求，能在滚齿、磨齿工序中保证全齿宽的加工精度，不会出现齿端加工不完整的问题。

　　从功能特性上看，这款齿轮轴采用一体式结构设计，齿轮与轴为整体加工成型，相比装配式的齿轮轴结构，省去了键连接带来的间隙，传动精度更高，也避免了键槽位置的应力集中，更适合高转速大扭矩的传动场景，齿面的硬化处理预留了加工余量，能在后期热处理后通过磨齿工序达到要求的齿面精度与粗糙度，降低啮合过程中的摩擦损耗与运行噪音。在实际选型替换时，需要核对两端轴颈的配合公差、轴段长度、齿轮的啮合参数，保证与原有传动系统的安装尺寸完全匹配，装配前需要检查各轴颈的圆度、圆柱度误差，以及齿轮齿圈的径向跳动、端面跳动值，确保装配后轴系的动平衡精度符合高速旋转设备的要求，避免运行过程中出现异常振动损坏轴承与齿轮副。这类齿轮轴的设计难点在于平衡强度与加工工艺性，既要保证各危险截面的强度满足工况载荷要求，又要尽量简化结构降低加工难度，同时还要兼顾装配与后期维护的便利性，比如轴上的密封槽位置尺寸，需要匹配传动箱的密封件尺寸，保证运行过程中润滑油不会从轴伸位置泄漏，维持传动箱内部的润滑油压力稳定。
