瑞芯微RK3399 NanoPC T4单板计算机

　　这块单板计算机面向边缘计算、嵌入式开发、小型工控终端、智能网关与教学实验场景，核心采用瑞芯微RK3399应用处理器，板上围绕高算力ARM平台布置内存、存储、网络、视频输出与多路USB扩展，适合作为视觉采集、本地推理、设备控制、人机界面主机或物联网节点使用。实际部署时，它常被嵌入控制柜、实验台架、自助终端、机器人底盘或小型服务器盒内，承担数据采集、协议转换、多媒体播放和外设调度任务。

　　从板级布局看，PCB采用紧凑矩形设计，四角预留安装孔，便于通过铜柱或螺钉固定到底壳、支架或DIN导轨转接板上。板边接口按插拔频率和线缆走向分区布置：以太网口靠近板端，方便网线垂直出线；HDMI接口位于侧边，可直接连接显示屏；多个USB接口沿同一侧排列，兼顾U盘、摄像头、键盘鼠标和采集模块接入；调试与扩展排针布置在板内边缘，减少外部线缆对主接口区的干扰。结构设计时需要重点核对接口端面与外壳开孔的相对位置，尤其是RJ45、USB、HDMI等带金属屏蔽壳的连接器，其插拔力会直接传递到板边，外壳开孔周围应保留足够壁厚或增设限位筋，避免长期插拔造成焊点受力。

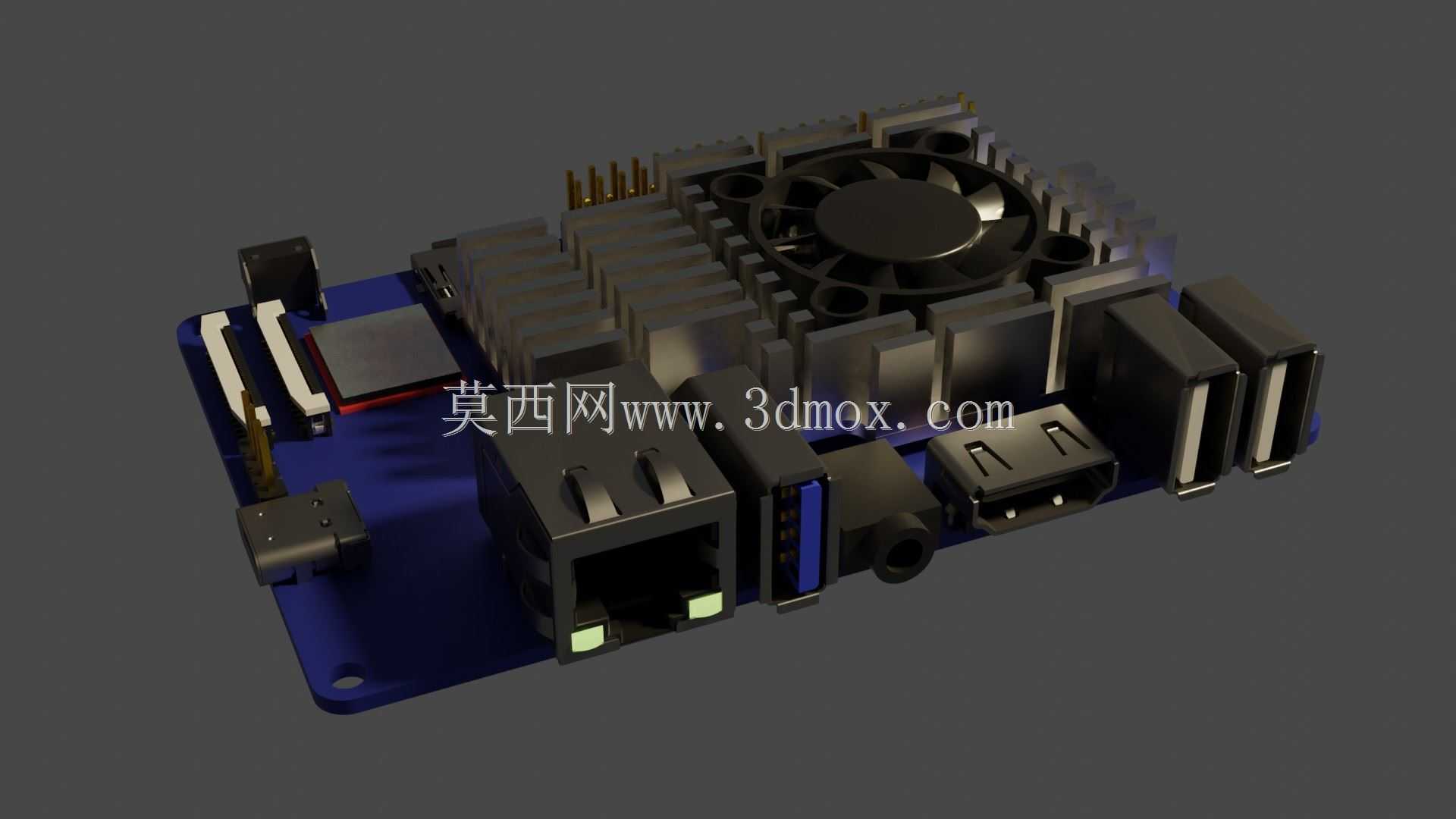

　　散热部分是该平台结构设计的重点。RK3399在高负载下功耗和发热明显，模型中处理器上方配置了铝制散热鳍片与主动风扇，风扇通过卡扣或螺钉固定在鳍片上方，形成向下吹风、沿鳍片通道扩散的冷却路径。鳍片底部需要与处理器封装保持良好接触，实际产品中通常通过导热垫或导热硅脂填充公差间隙。整机 enclosure 设计时不能只看芯片高度，还要把风扇、鳍片、导热介质厚度、板上最高电容和连接器高度叠加校核，确保上盖内表面与风扇之间保留进风空间，同时避免风道被线束、硬盘或屏蔽罩阻断。若采用密闭外壳，应在侧壁或端部开设通风孔，并让冷风优先穿过鳍片区域，减少热空气在板卡上方回流。

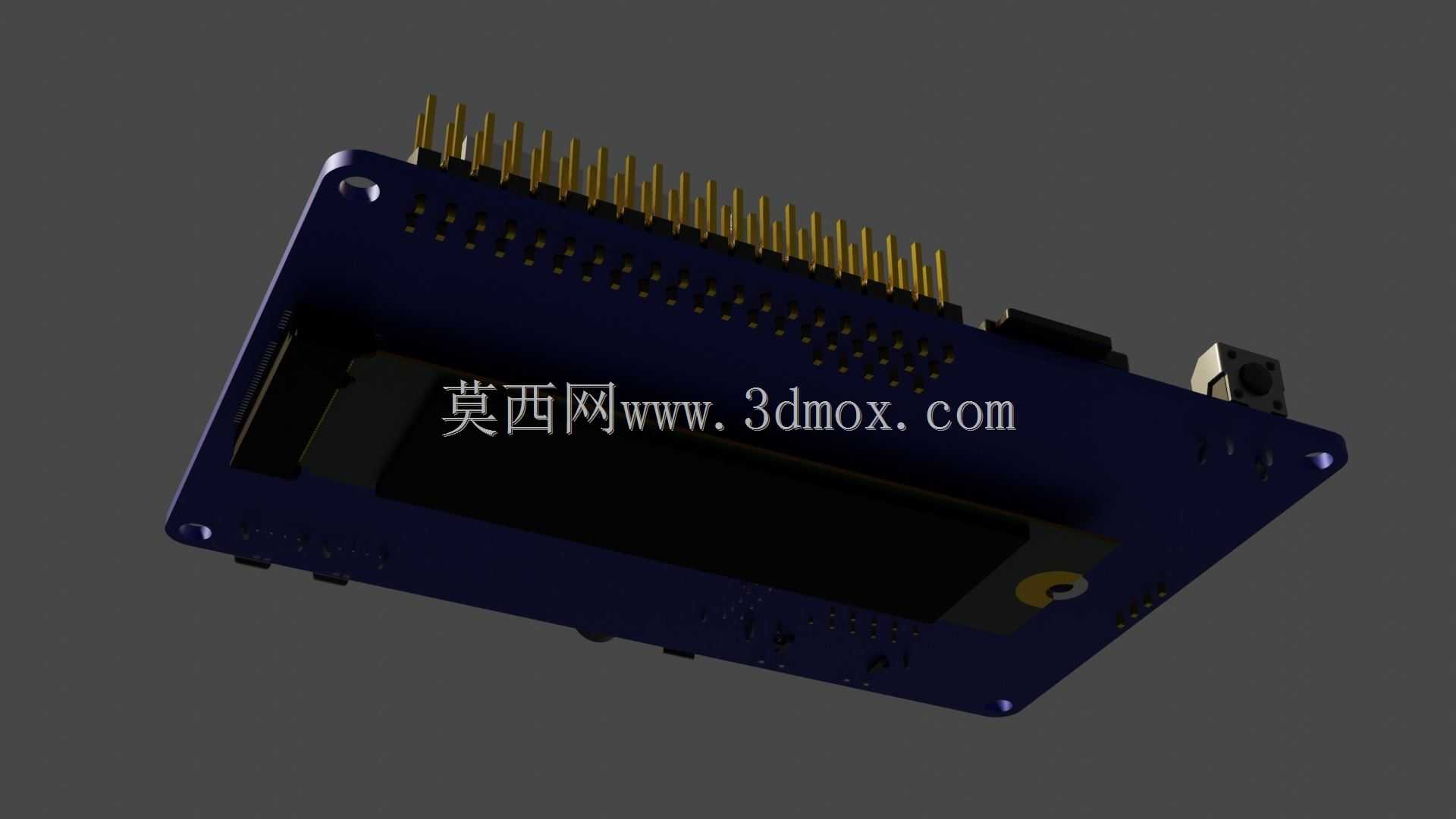

　　存储扩展方面，板卡支持M.2形态存储设备的安装空间，结构建模时需要把插槽、螺钉固定位、SSD板厚以及插拔间隙一并表达。M.2器件靠近高速处理器布置有利于信号完整性，但也会带来散热和装配干涉问题：若SSD位于风扇下方，可利用系统风道辅助散热；若被外壳或排线覆盖，则应预留导热垫接触位置。建模时不能只还原主板本体，还要把可安装SSD后的最大高度包络纳入数字样机，否则后期外壳定型时容易出现上盖压卡、螺钉柱冲突或维护拆卸困难。

　　接口功能上，该板兼顾网络通信、视频输出、USB外设和GPIO扩展。以太网口用于稳定有线联网，USB口承担高速外设扩展，HDMI用于显示输出，排针则连接传感器、执行器、串口模块或自定义载板。对于结构工程师而言，这些接口不仅是功能符号，也决定了外壳开口、防水防尘等级、线缆折弯半径和维护方式。例如设备安装在控制柜内时，网线和HDMI线通常较硬，接口后方需要留出直线插拔空间；若设备贴墙安装，板边到壳壁的距离不能按静态间隙简单处理，应按插头长度和手指操作空间复核。

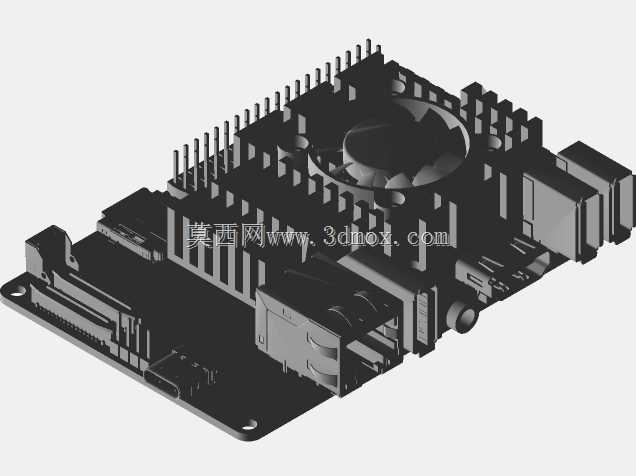

　　三维建模过程中，主板可按分层思路处理：基板、焊盘区域、主芯片、内存颗粒、电源器件、连接器、排针、散热片和风扇分别建立独立结构，既能还原外观，也方便后续做干涉检查。散热鳍片的密集薄片可采用阵列特征生成，风扇部分需表达中心轮毂、叶片、外框和固定孔；RJ45、USB、HDMI等连接器应保留金属壳、胶芯和端口开口的大致形态，不必逐颗重建微小焊点，但外形尺寸和安装位置必须准确。对于透明外壳或爆炸图展示，还可以将风扇、散热片、M.2存储和主板拆分为装配层级，用来说明气流路径与装配顺序。

　　安装边界方面，除板卡本体长宽外，还要考虑底部焊点突出高度、顶部风扇高度、侧边插头伸出长度、排针线束弯曲区域以及固定螺钉头部空间。若采用四角螺孔固定，铜柱高度应使板底焊点与底板保持安全距离，防止金属底板短路；板卡上方则需保证风扇进风不被遮挡。多板叠装或放入小型工控盒时，应把整机最大外轮廓定义为包含线缆和存储模块的三维包络，而不是仅按裸板尺寸选型。这样在机柜布置、外壳开模和散热验证阶段，才能提前发现接口干涉、风道短路和维护空间不足等工程问题。
