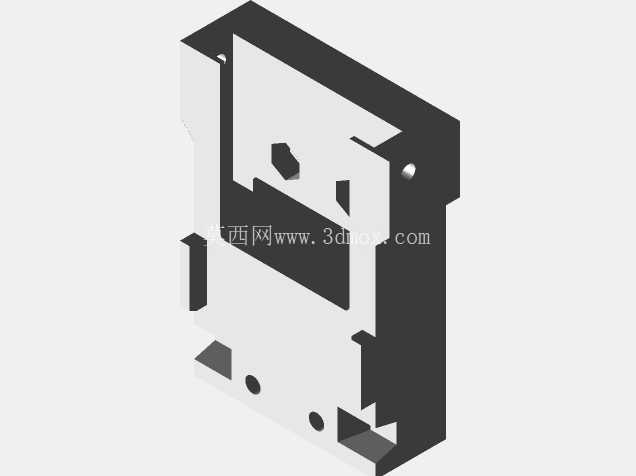

CZ-300型3D打印机热端适配连接结构

桌面级FDM3D打印机的热端作为熔融挤出的核心执行部件，其安装适配性直接决定了打印过程中耗材输送的稳定性、熔融温度传导的均匀性，以及长时间连续作业下的结构可靠性。这款适配CZ-300机型的热端连接结构，在设计之初就瞄准了原厂热端替换、第三方高性能热端改装的实际场景需求，解决了不同规格热端与原有挤出机支架、风冷散热风道、调平探针安装位不匹配的常见改装痛点。

从实际应用场景来看，不少桌面3D打印机用户在更换更高流量的火山热端、或者带钛合金隔热喉管的耐高温热端时，往往会遇到原有安装孔位对不上、散热风道错位导致喉管散热不足耗材提前膨胀堵头、探针安装位置偏移触发调平误差等问题，这款适配结构就是针对这些现场改装的实际问题做的定向结构优化。设计时首先锁定了安装边界：适配结构与原有X轴滑台支架的连接孔位完全沿用原厂尺寸，不需要用户对原有设备的滑台、挤出机固定座做任何二次打孔或者打磨修改，直接替换原有热端固定件即可完成安装，降低改装的操作门槛，也避免了二次加工对原有设备精度造成不可逆的影响。

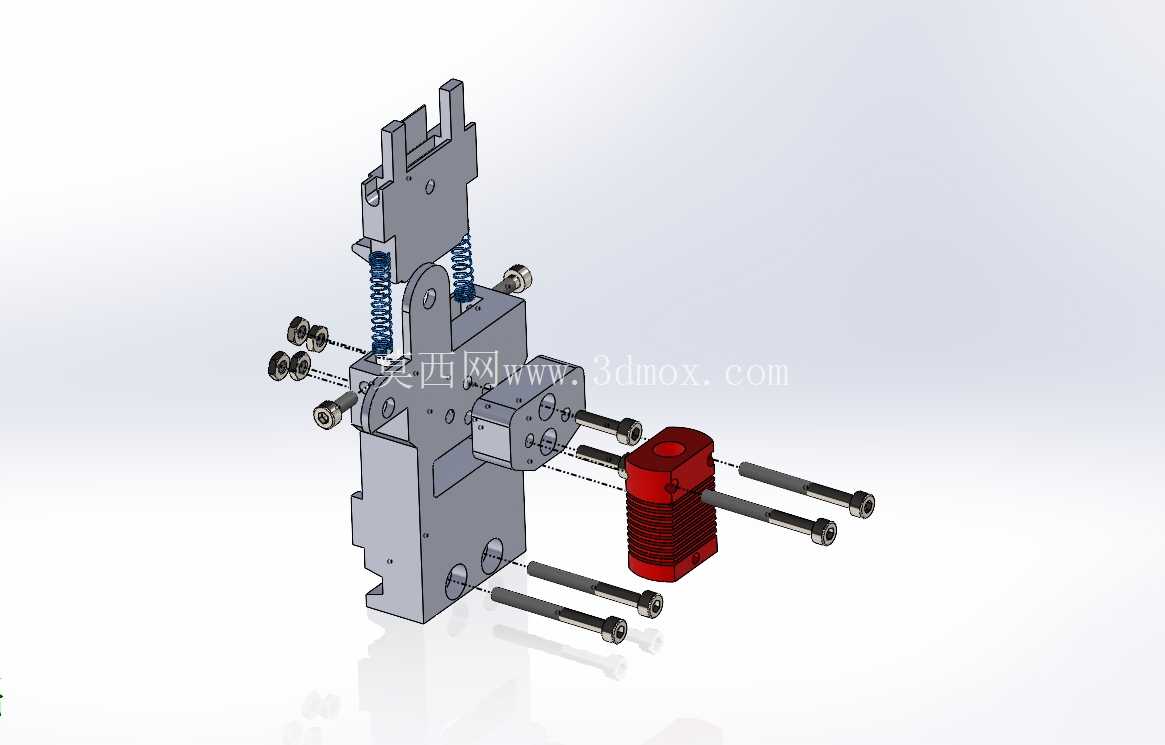

在功能特性上，这款适配结构做了多维度的细节考量。首先是热端的夹持位，采用了双侧对称锁紧的结构，相比常见的单侧顶丝固定方式，夹持力分布更均匀，不会因为长时间打印的振动导致热端出现角度偏转，避免打印首层附着力不均、模型层纹错位的问题。夹持位的内孔尺寸做了0.1mm的公差预留，既可以适配标准直径的E3D规格热端，也能兼容外径稍大的火山热端加热块，不需要额外更换夹持件。其次是散热风道的对接位，结构上预留了与原厂涡轮风扇风道完全对齐的导风槽，冷却风可以精准吹到热端的散热鳍片位置，保证喉管上部的温度始终保持在耗材玻璃化转变温度以下，避免耗材在喉管内提前软化造成的堵料、回抽失效问题。同时适配结构上集成了BLTouch自动调平探针的安装孔位，孔位的坐标偏移量完全匹配原厂固件里的探针偏移参数，用户更换后不需要重新修改固件里的偏移数值，直接就能完成调平操作，减少改装后的调试工作量。

设计思路上没有做多余的冗余结构，整体采用薄壁加筋的结构形式，在保证结构刚性的前提下尽可能降低自身重量，减少X轴滑台的运动负载，避免因为加装适配件导致运动惯量增加，进而影响高速打印时的定位精度。安装边界的尺寸控制也做了反复校核：适配结构安装后，热端喷嘴的伸出长度与原厂状态保持一致，不会改变原有打印平台的Z轴零点位置，用户更换后不需要重新调整Z轴限位开关的触发位置；整体的横向宽度也控制在原有风冷罩的尺寸范围内，打印大尺寸模型时不会出现适配件刮蹭模型外壁的问题，完全覆盖CZ-300机型的最大打印幅面边界，不会因为改装缩小可打印的模型尺寸范围。

从实际使用的角度出发，这款适配结构还考虑了耗材进料的对中性，进料通道的轴线与热端喉管的轴线同轴度公差控制在0.05mm以内，耗材从挤出机齿轮送出后可以顺畅进入喉管，不会出现耗材弯折、进料阻力过大导致的挤出不足、断料问题。结构上的走线槽也做了圆滑过渡处理，热端的加热棒、热敏电阻线可以顺着走线槽排布固定，不会在X轴往复运动时出现线材拖拽、被运动部件剐蹭破损的问题，提升长时间运行的线路安全性。对于经常需要更换不同口径喷嘴、或者尝试不同类型高温耗材打印的用户来说，这款适配结构预留了足够的操作空间，不需要拆卸整个适配件就能完成喷嘴的更换、热端的维护操作，日常维护的便利性相比原厂固定结构有明显提升。
