大尺寸定制框架式FDM熔融沉积成型设备

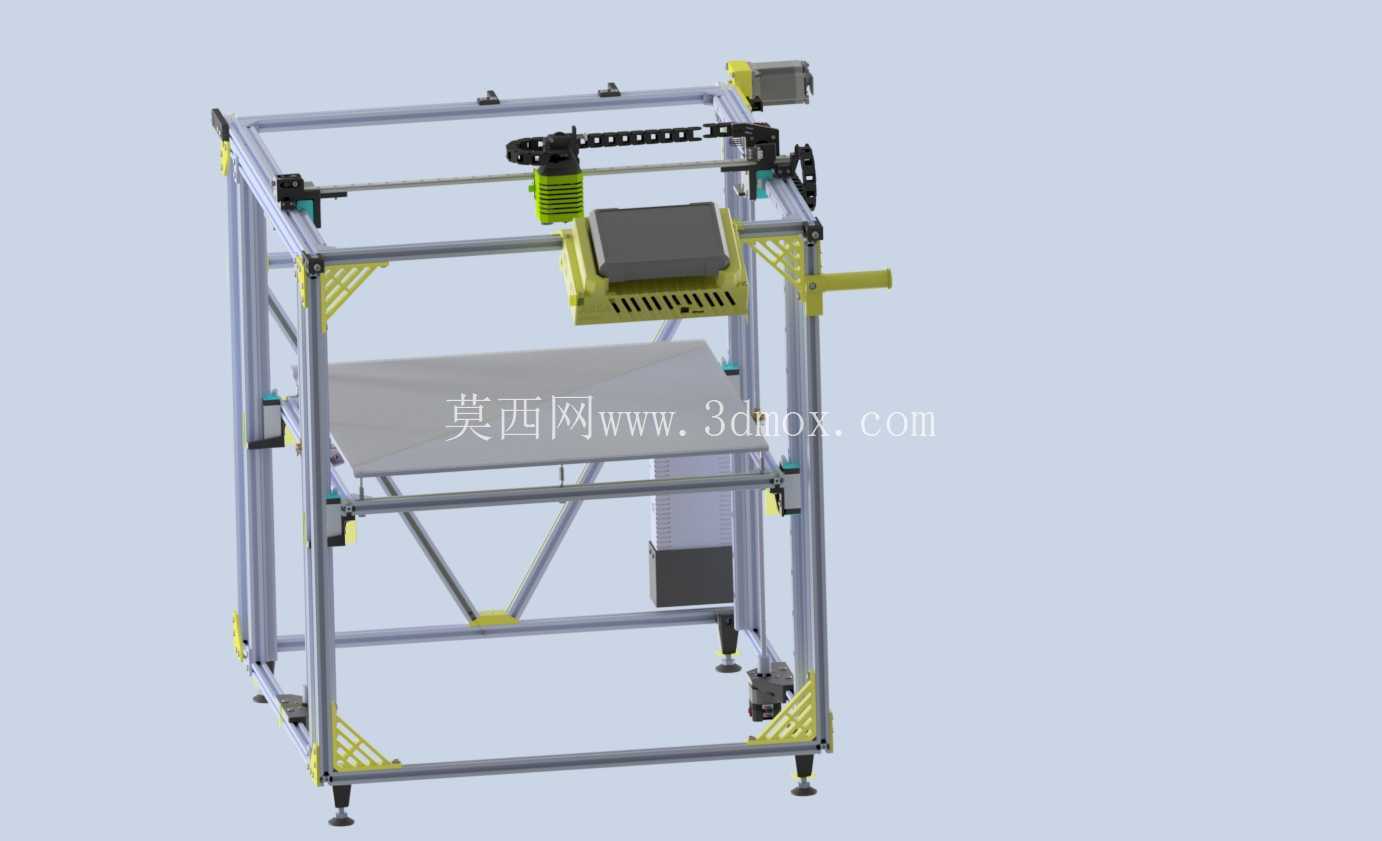

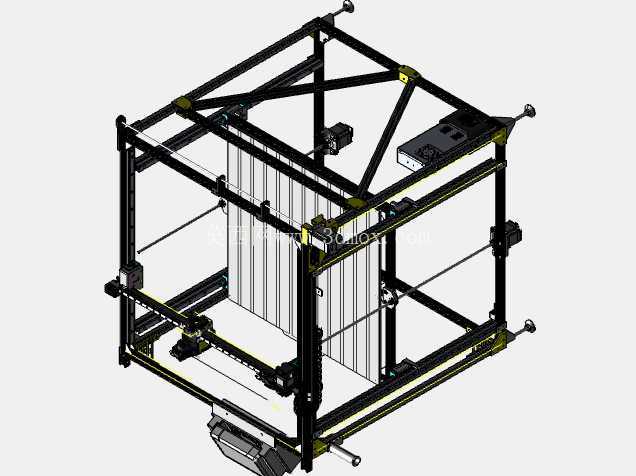

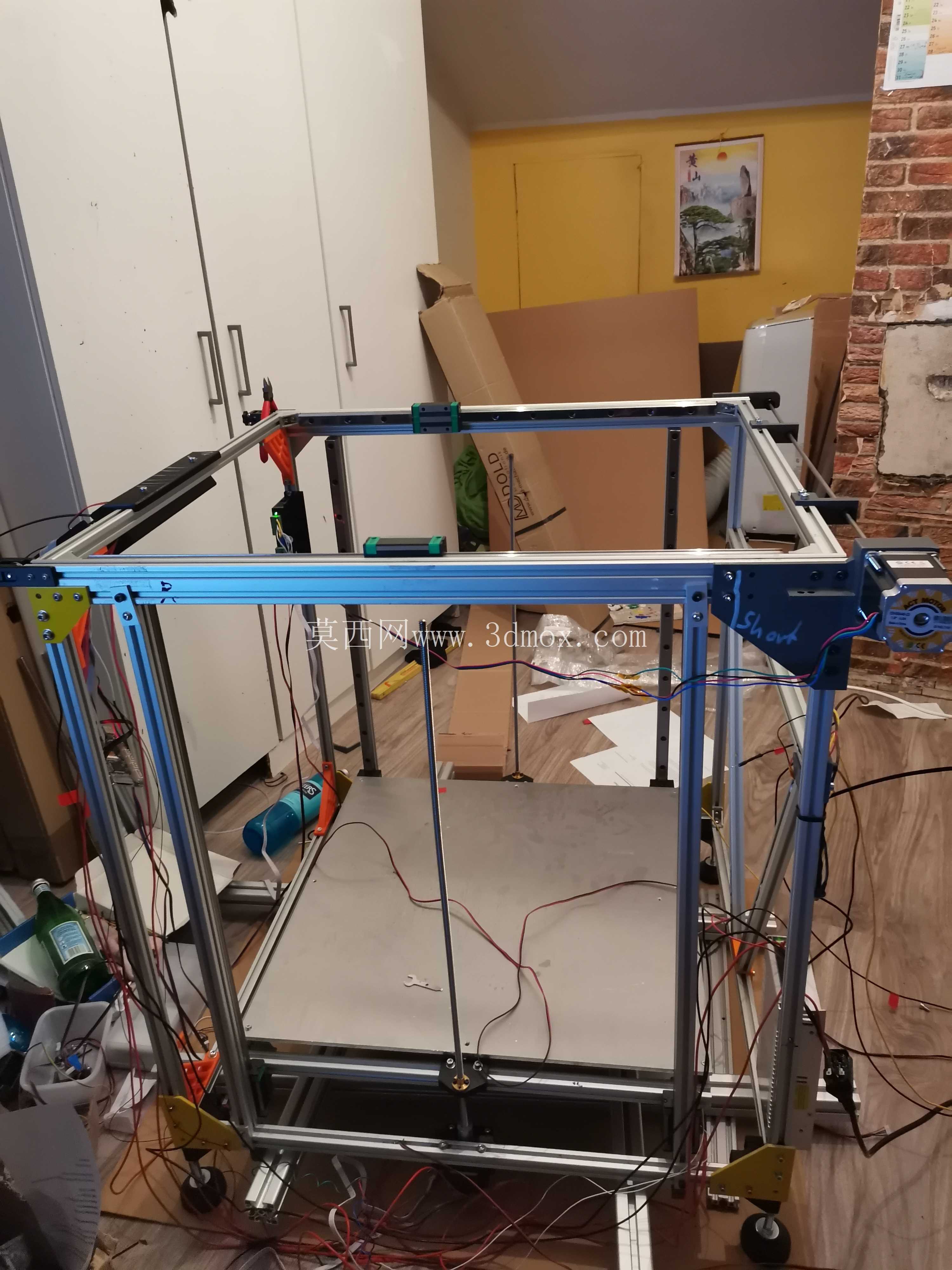

　　这款大尺寸熔融沉积成型设备，核心成型空间锁定600mm×600mm的方形幅面，垂直成型高度预留充足冗余，可覆盖单件大尺寸原型制作、小批量工装夹具加工、创意结构件打样等多类场景，适配创客空间、小型加工工坊、产品设计工作室的日常生产需求，弥补了常规桌面级设备成型幅面不足、工业级设备采购成本过高的市场空白。整机框架采用标准工业铝型材搭建，型材连接处搭配定制角件与三角加强结构，抵消长跨度横梁在高速运动下产生的形变，所有型材安装面预留标准T型槽位，无需额外打孔即可完成零部件的位置调整与拓展加装，后期维护更换部件时无需整体拆解框架，仅需松开对应槽位的紧固件即可完成操作。

　　运动系统采用CoreXY结构布局，将驱动电机固定在框架后侧的静态安装位，降低运动横梁的负载重量，减少高速移动时的惯性冲击，传动同步带采用背胶压合的固定方式，搭配张紧调节结构，可在长期使用后快速调整皮带张紧度，避免传动间隙导致的打印层纹错位。打印头部分采用近程挤出结构，挤出齿轮与耗材的接触压力可通过侧边螺丝微调，适配PLA、ABS、PETG等多类常见3D打印耗材，针对柔性耗材的进料路径做了短程化处理，减少耗材在进料管内的弯折余量，避免柔性耗材进料卡顿的问题。

　　热床平台采用铝板加表面贴膜的组合结构，底部均匀排布加热元件，保证平台表面各区域温差控制在±5℃以内，减少大尺寸模型打印时的翘边风险，平台调平采用多点手动调平结构，每个调平点配有弹簧预紧结构，可根据打印首层的贴合情况单独调整对应点位的高度，无需复杂的自动调平传感器即可获得稳定的首层打印效果。设备的控制单元安装在框架底部的独立仓体内，仓体预留通风散热孔位，避免驱动板与电源在长时间工作时积热，所有接线端子采用插拔式设计，对应接线位置做了清晰标识，后期更换主板、驱动或电源时可快速完成接线，无需对照复杂的线路图逐一排查。

　　整机的安装边界充分考虑桌面放置与落地放置的双重需求，底部配有可调节高度的脚杯，可根据放置地面的平整度调整设备水平，框架外侧预留了耗材架安装位、显示屏安装位、自动换料模块拓展位，用户可根据自身使用需求加装对应功能模块，无需对原有框架做破坏性修改。设计过程中充分参考了市面多款大尺寸桌面级设备的结构缺陷，针对长跨度横梁下垂、运动共振明显、大尺寸模型翘边、维护拆解复杂等常见问题做了针对性优化，所有非标零部件均采用常见加工工艺即可制作，用户可根据开源的设计资料自行加工替换部件，也可直接采购标准五金件完成整机组装，大幅降低了大尺寸3D打印设备的搭建门槛。设备的走线全部沿铝型材槽内布置，外侧配有走线槽盖板，避免线路外露干扰运动部件运行，同时也减少了车间多尘环境下线路积灰的问题，所有运动导轨均采用标准直线光轴搭配直线轴承的组合，采购替换成本低，磨损后可快速更换，无需定制特殊规格的传动部件。
