火山热端挤出头侧置散热风扇固定支架

　　这套支架结构面向桌面级熔融沉积成型设备的热端散热改造场景，核心作用是把侧吹离心风扇牢靠固定在火山规格加长热端与普通E3D规格热端的侧方，解决常规直吹风道在长喉管热端上散热覆盖不足、冷却风路偏移的问题。日常做3D打印耗材测试、高速打印PLA/PETG等对冷端温度敏感的材料时，喉管散热段如果热量上窜，很容易出现耗材提前软化、堵头、出料不均的故障，侧置风扇的布局可以让气流顺着散热鳍片的轴向间隙横向扫过整个鳍片阵列，把热端上部的热量快速带走，同时还能预留出下方模型冷却风道的安装空间，不会和喷嘴处的零件冷却风路互相干涉。

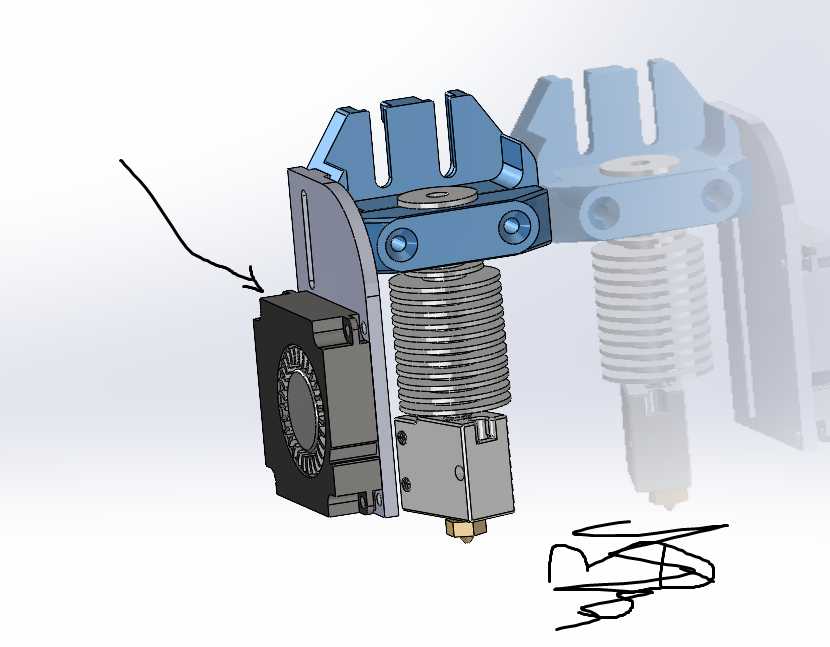

　　从结构设计思路来看，支架主体采用折弯式立板加顶部夹持卡位的组合形式，顶部的两个分叉卡槽直接卡在热端散热块的上端安装位，不需要额外在散热铝块上钻孔攻丝，就能完成轴向定位；立板上预留的多组安装孔位，分别对应离心风扇的螺丝固定孔、热端散热块的侧装孔位，装配时先把支架贴合在散热鳍片侧方，穿入固定螺丝锁紧，再把涡轮离心风扇从侧方推入立板的定位槽，拧上风扇自带的自攻螺丝即可完成整套组件的拼接。整个支架的安装边界经过适配，既可以兼容普通长度E3D V6热端的散热鳍片总高，也能覆盖火山热端加长后的散热段长度，立板下方做了避空缺口，不会碰到热端下部的加热铝块、热敏电阻走线以及加热棒引线，侧面留出的走线槽可以把风扇线材顺着热端支架向上整理，避免打印过程中线材晃动蹭到成型模型。

　　外形尺寸方面，支架整体宽度和标准40mm规格涡轮风扇的外轮廓匹配，厚度方向占用热端侧方不到15mm的空间，不会挤占X轴运动的有效行程，左右两侧的安装孔位做了沉台设计，螺丝锁紧后头部不会凸出支架外表面，防止打印平台运动过程中刮蹭机架或者钣金护板。顶部的夹持卡位做了微小的开口弹性余量，针对不同厂家生产的散热块外形公差，可以靠轻微的弹性变形贴合安装面，避免硬装配出现应力顶弯散热鳍片的问题。在实际设备改造场景里，这类支架多用于近程挤出机的热端总成升级，尤其是采用直接驱动挤出结构的机型，挤出机电机安装在热端正上方，原有顶部轴流风扇的安装空间被挤出机本体占用，侧置风扇的布局刚好能利用热端侧面的闲置空间，在不增加热端总成整体高度的前提下补足散热能力。

　　风路匹配上，离心风扇的出风口正对着散热鳍片的下部区域，气流从鳍片缝隙之间横向穿过，和热端喉管的轴向形成垂直交叉，相比传统顶部轴流风扇顺着鳍片向下吹风的路径，横向侧吹的气流在鳍片间隙里的湍流度更高，换热过程中不会在鳍片根部形成风阻死区，长时间连续打印高温耗材时，冷端散热段的温度梯度可以保持稳定，喉管上部的耗材始终维持在玻璃化转变温度以下，大幅减少回抽过程中耗材膨胀卡料的概率。支架的安装孔位同时兼容两种风扇固定规格，既可以装常用的4010涡轮鼓风机，也能适配厚度稍大的4020离心风扇，用户更换不同风量的散热部件时不需要重新打印或者替换支架，只需要调整对应孔位的螺丝长度即可。结构受力层面，支架的立板和顶部卡位之间做了加强筋过渡，热端总成做高速往复运动时，风扇自身的重量产生的惯性载荷会通过加强筋分散到顶部夹持位，长期运行不会出现支架根部断裂、风扇位置偏移的问题，所有棱角位置都做了圆角过渡，没有尖锐的应力集中缺口，不管是采用钣金折弯加工还是注塑、3D打印制作，成型过程中都不容易出现翘曲变形。
