CZ-3003D打印机热端适配安装结构

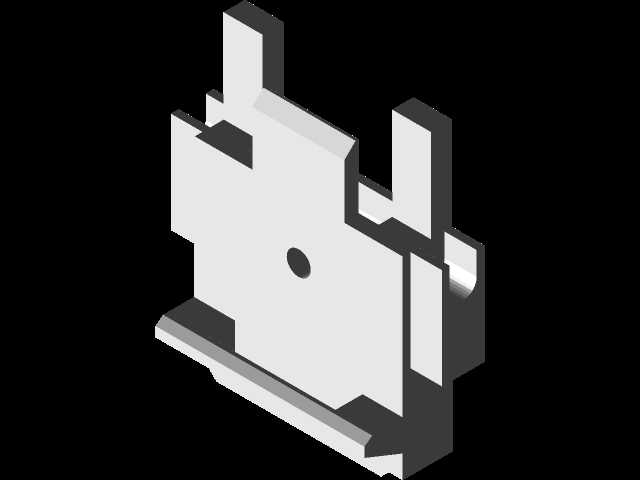

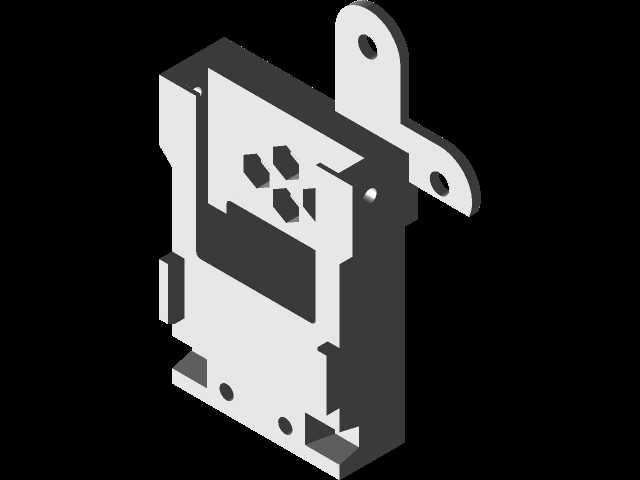

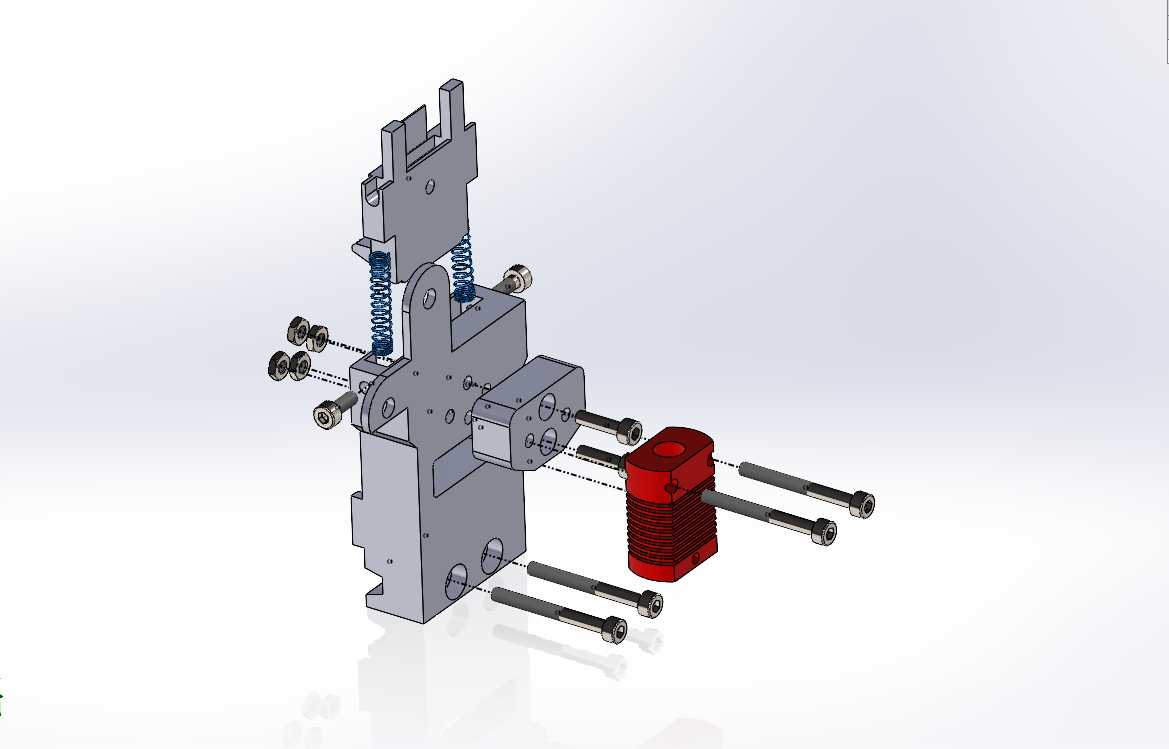

　　桌面级FDM3D打印机在长期使用过程中，不少用户会遇到原厂热端损坏、或是想要更换不同规格挤出热端来适配特殊耗材打印的需求，而CZ-300机型原厂的热端安装位是匹配定制规格热端设计的，常规市售通用热端无法直接对位安装，强行改装往往会出现喷嘴高度不对、进料路径偏移、固定不牢导致打印错位等问题，这款适配结构正是针对这一实际使用痛点设计的转接部件。从结构设计来看，整个适配件采用板式叠加的安装逻辑，主体安装板完全匹配CZ-300机型X轴滑台的原有安装孔位，不需要对打印机原有滑台结构做任何打孔、切削改造，所有固定点位都和原厂预留的安装螺孔一一对应，安装时只需要拆除原有热端组件，将适配板通过原厂螺丝固定在滑台对应位置即可，

　　不会破坏设备原有结构强度。适配板朝向热端的一侧，预留了通用规格的热端安装孔位，孔位间距适配市面上绝大多数E3D规格、火山规格的通用热端，同时在安装位周边设计了散热间隙，避免热端的热量通过金属适配板传导到X轴滑台的其他部件上，防止同步带、塑料结构件因为长期受热出现老化变形的问题。考虑到热端更换时的调平需求，适配结构上还预留了弹簧调节的安装位，搭配调节螺丝可以实现热端Z向高度的微调，不需要每次更换热端都重新调整整个X轴的限位开关位置，调平操作的效率提升明显。安装边界方面，整个适配结构安装完成后，向外突出的尺寸控制在原有热端组件的外轮廓范围内，不会和打印机的机架、打印平台边缘产生运动干涉，X轴的全行程移动范围不会因为加装适配件出现缩减，

　　最大打印尺寸和原厂状态保持一致。进料路径的设计上，适配件预留了和原厂进料管匹配的导向孔位，进料管可以直接插入到热端进料口上方，不会出现耗材进料卡顿、送料阻力过大的问题，适配PLA、ABS、PETG等常见耗材的送料需求。在实际应用场景中，不管是原厂热端损坏后的替换维修，还是用户想要更换大流量热端来提升打印速度、更换高温热端来打印PEEK等工程耗材，这款适配件都能实现快速的转接安装，不需要用户自行测量尺寸设计转接结构，降低了设备改装的技术门槛。结构的受力设计上，所有固定螺丝的点位都做了加厚处理，热端安装位的板材厚度足够承受热端自身重量以及打印过程中快速移动的惯性力，不会出现长期使用后适配板变形、热端偏移的问题。

　　弹簧调节结构的位置做了下沉设计，调节螺丝的顶部不会突出到适配板上方，避免和X轴上的其他走线、拖链产生刮蹭，走线空间和原厂状态保持一致。热端的固定孔位设计了沉头结构，固定螺丝安装后不会突出到热端安装面，保证热端和适配板完全贴合，热量传导均匀，不会出现因为贴合缝隙导致的散热不畅问题。针对不同长度的热端，适配板上的调节行程预留了足够的余量，不管是短款的标准流量热端，还是长款的大流量火山热端，都能通过调节螺丝将喷嘴高度调整到合适的打印位置，不需要额外加装垫片调整高度。整个结构的边角都做了倒角处理，安装过程中不会划伤操作人员的手，也不会刮坏打印机的走线外皮。
