多档位传动副轴齿轮组结构设计

项目分类:齿轮 发布时间:2026-02-28 ID:1146176
  • 多档位传动副轴齿轮组结构设计
  • 多档位传动副轴齿轮组结构设计
  • 多档位传动副轴齿轮组结构设计
  • 多档位传动副轴齿轮组结构设计
  • 多档位传动副轴齿轮组结构设计

  这套副轴齿轮组是手动变速传动系统里的核心承载部件,日常在乘用车辆、小型工程机械的变速机构里承担动力分流、转速扭矩匹配的核心作用,区别于单级定传动比齿轮,这套集成式轴齿结构把多组不同模数、齿数的齿轮直接集成在同一根副轴本体上,省去了额外的齿轮轮毂、连接键槽的冗余装配环节,能在有限的变速箱腔体空间内实现多档位传动比切换,大幅压缩传动机构的整体轴向尺寸。从实际装配场景来看,这套轴齿组件安装在变速箱腔体内与输入轴、输出轴的对应档位齿轮保持常啮合或者滑动啮合状态,轴体两端预留的轴承安装位可以直接适配深沟球轴承或者滚针轴承的装配公差,轴端的花键结构用来和同步器、换挡拨叉的滑动组件配合,换挡过程中拨叉推动同步环结合对应档位的齿轮结合齿,动力就会从对应啮合的齿轮副传递到副轴,再通过轴端的输出花键把扭矩传递给差速器或者后续传动链。

  设计过程中首先要匹配不同档位的传动比需求,大直径的低速档齿轮采用更大的模数、更厚的齿宽,来承受低速大扭矩工况下的齿面接触应力,避免起步、爬坡工况下出现齿根断裂、齿面点蚀的失效问题;小直径的高速档齿轮采用更小的模数、更窄的齿宽,适配高速巡航工况下的低噪音、低转动惯量需求,减少高速运转下的搅油损失和齿轮啸叫。轴体本身采用变径阶梯结构,不同轴段的直径根据承载扭矩做差异化设计,齿轮安装位的轴径和齿轮内孔采用过盈配合或者花键连接的方式,保证大扭矩传递下不会出现齿轮跟转、松脱的问题,轴上预留的卡簧槽用来对各个齿轮做轴向定位,控制齿轮的轴向窜动量在0.1mm以内,避免换挡过程中出现齿轮脱挡、啮合不到位的问题。

  齿形设计上全部采用渐开线圆柱斜齿结构,相比直齿齿轮啮合重合度更高,传动过程中齿面是逐步接触再逐步脱离,能有效降低传动冲击和运转噪音,齿向做了微量的修形处理,补偿轴体受力弯曲带来的齿面偏载问题,让齿面载荷分布更均匀,延长齿轮的使用寿命。实际选型匹配的时候要注意安装边界尺寸,轴体的总长度要适配变速箱腔体的轴向安装空间,两端轴承位的同轴度公差要控制在0.02mm以内,避免装配后出现轴体运转卡滞、轴承早期磨损的问题,各个齿轮的分度圆直径要和箱体内对应啮合齿轮的中心距匹配,保证啮合侧隙在0.05-0.15mm的合理区间,侧隙过小会导致齿轮运转卡滞、热胀后咬死,侧隙过大会导致传动回程差过大、换挡冲击明显。

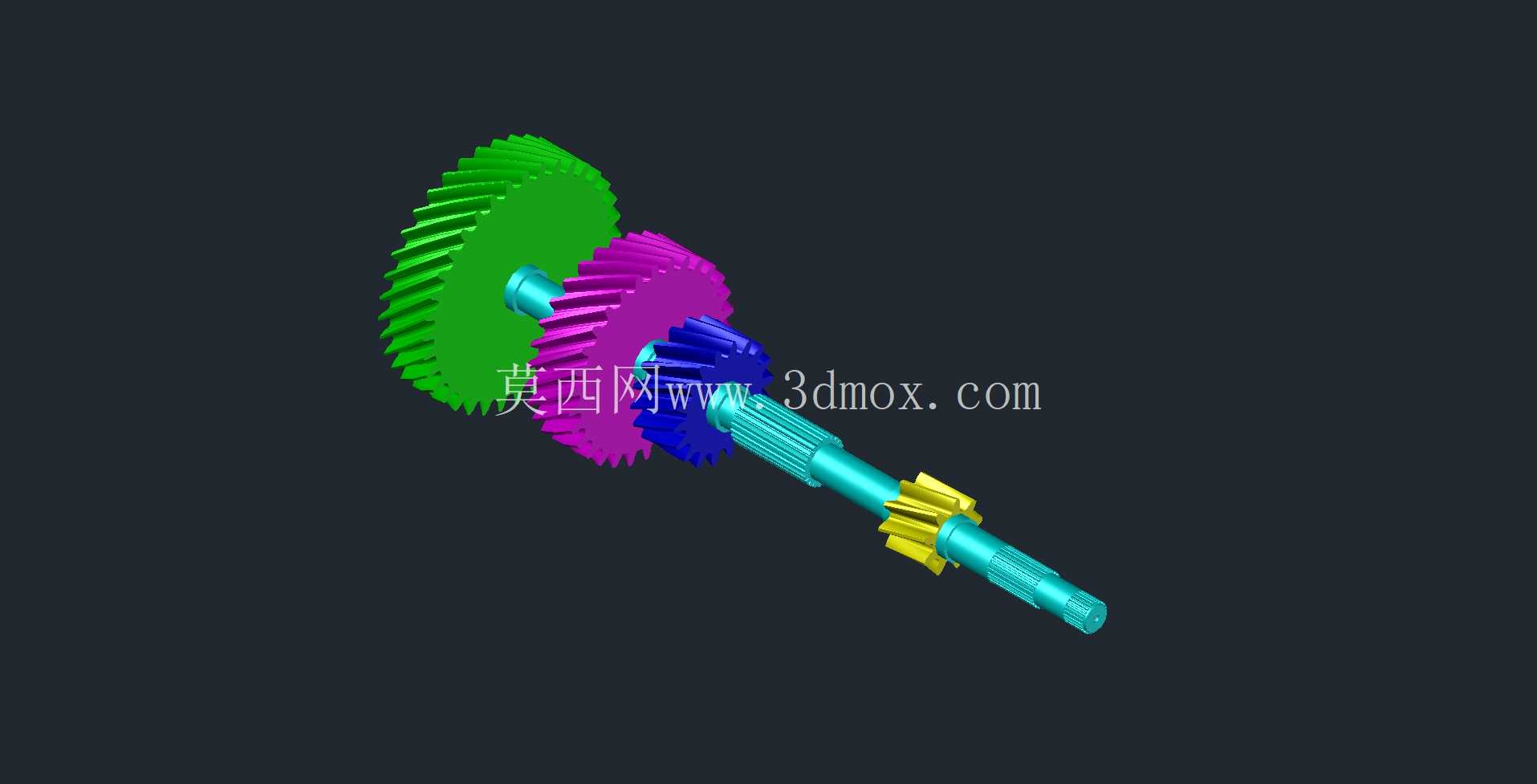

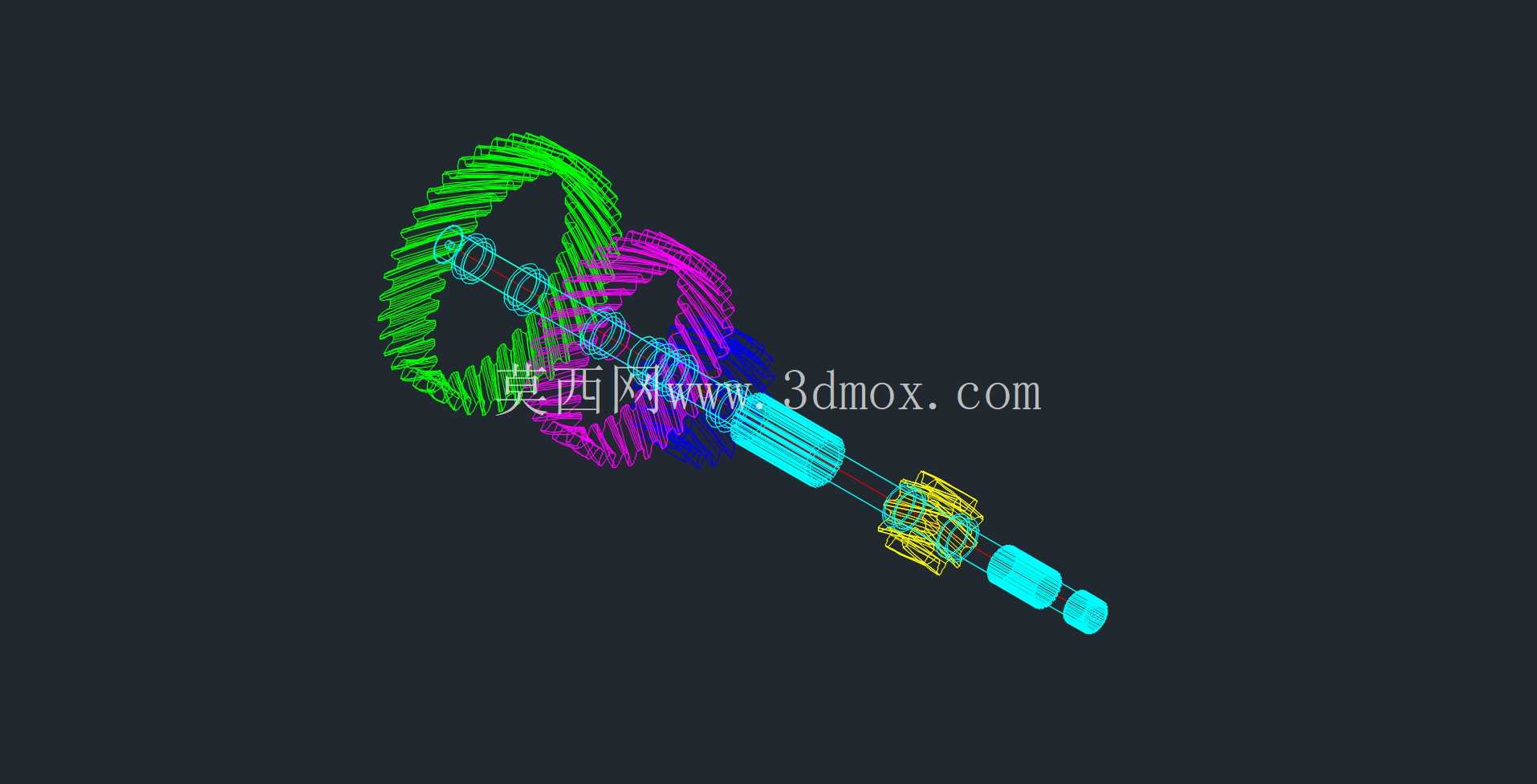

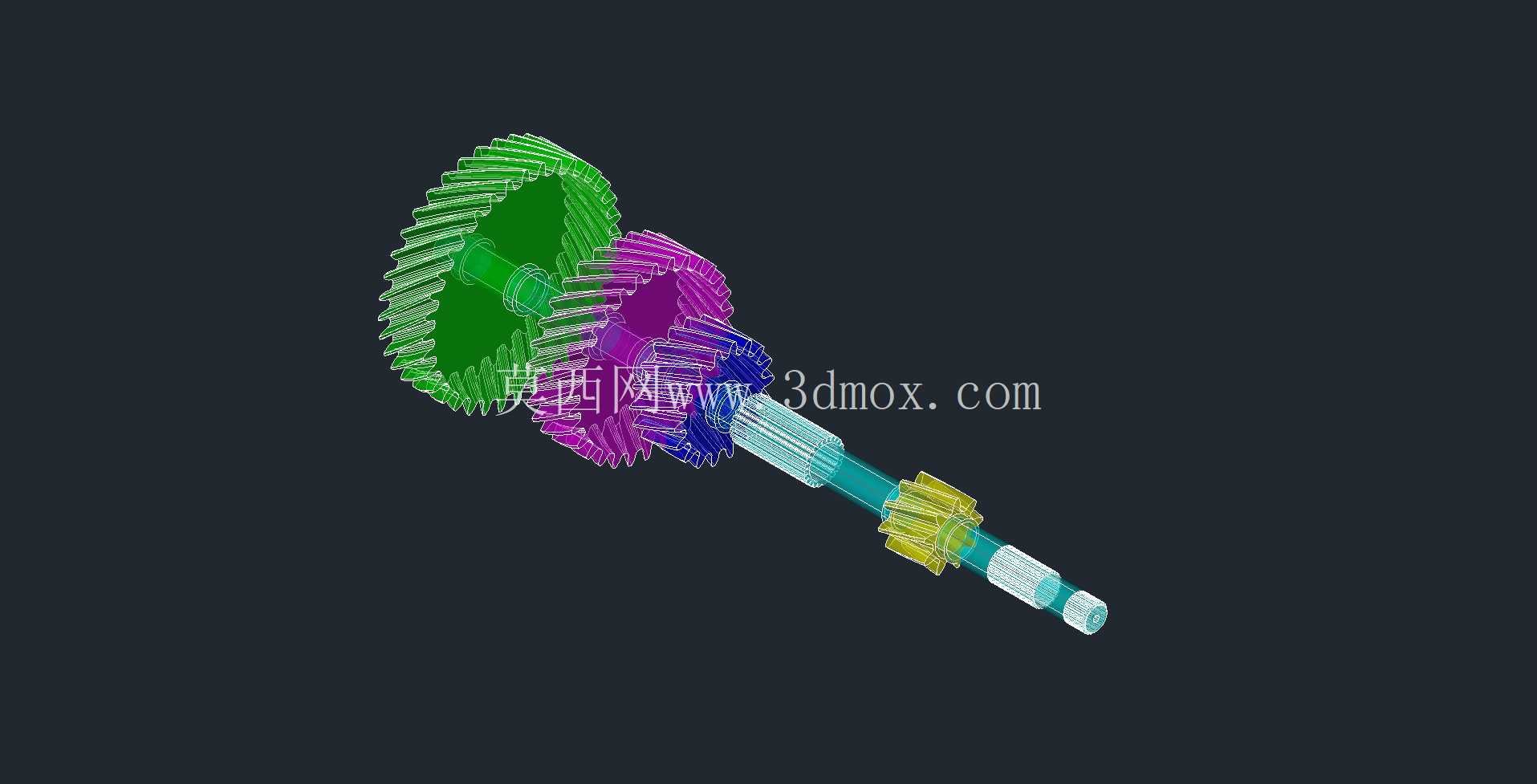

  不同颜色的齿轮对应不同的档位传动比,从大直径到小直径分别对应低速爬坡档、中速加速档、高速巡航档,轴末端的小模数花键齿轮用来对接倒档机构或者动力输出接口,整套组件集成度高,装配环节少,相比分体式的齿轮和轴装配结构,传动刚度更高,能承受更大的瞬时冲击载荷,在紧凑型变速机构设计中能有效减少零部件数量,降低装配复杂度和整体重量。建模过程中对齿根圆角、轴肩过渡圆角都做了精确还原,这些细节直接影响零部件的应力集中系数,实际生产中如果忽略这些圆角处理,轴肩和齿根位置很容易在交变载荷下出现疲劳裂纹,最终导致零部件断裂失效。
