希尔斯端面齿连接啮合结构设计

做精密传动结构设计的工程师大多接触过端面齿连接结构，这类结构最早被应用在高精度分度转台、机床主轴的端面锁紧环节，后来逐步延伸到航空发动机涡轮盘连接、高端赛车传动系统、精密工装夹具定位等对同轴度、传扭能力、重复定位精度有严苛要求的场景中。这套希尔斯齿连接结构，本质是依靠两个带相同端面齿形的盘类零件相互啮合，实现周向精准定位与大扭矩传递的功能，相比普通平键连接、花键连接，它的优势在于啮合时所有齿面同时受力，单位面积承载压力分布更均匀，没有单键的应力集中问题，同时啮合后自动定心，同轴度误差可以控制在微米级，反复拆装后的重复定位精度不会出现衰减。

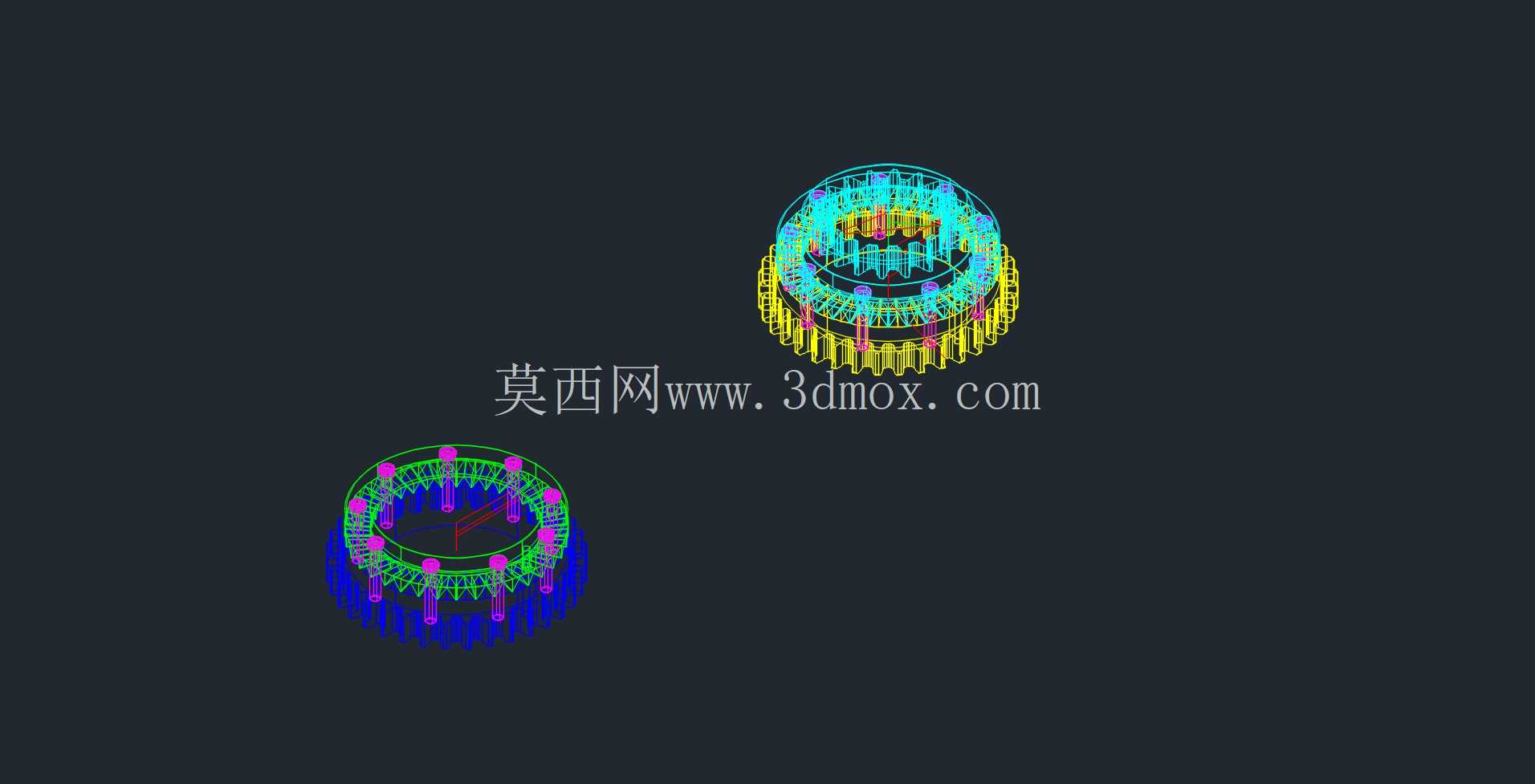

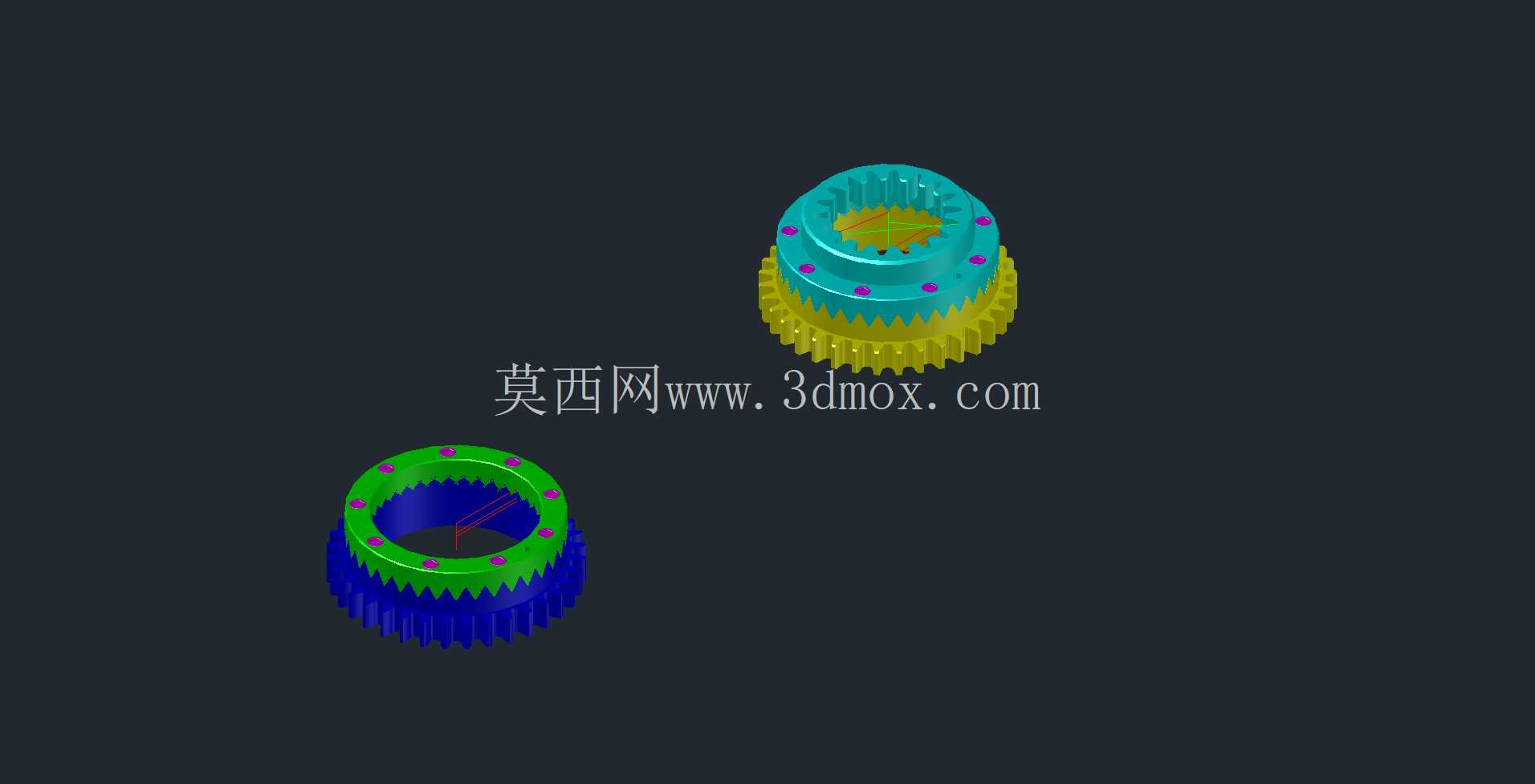

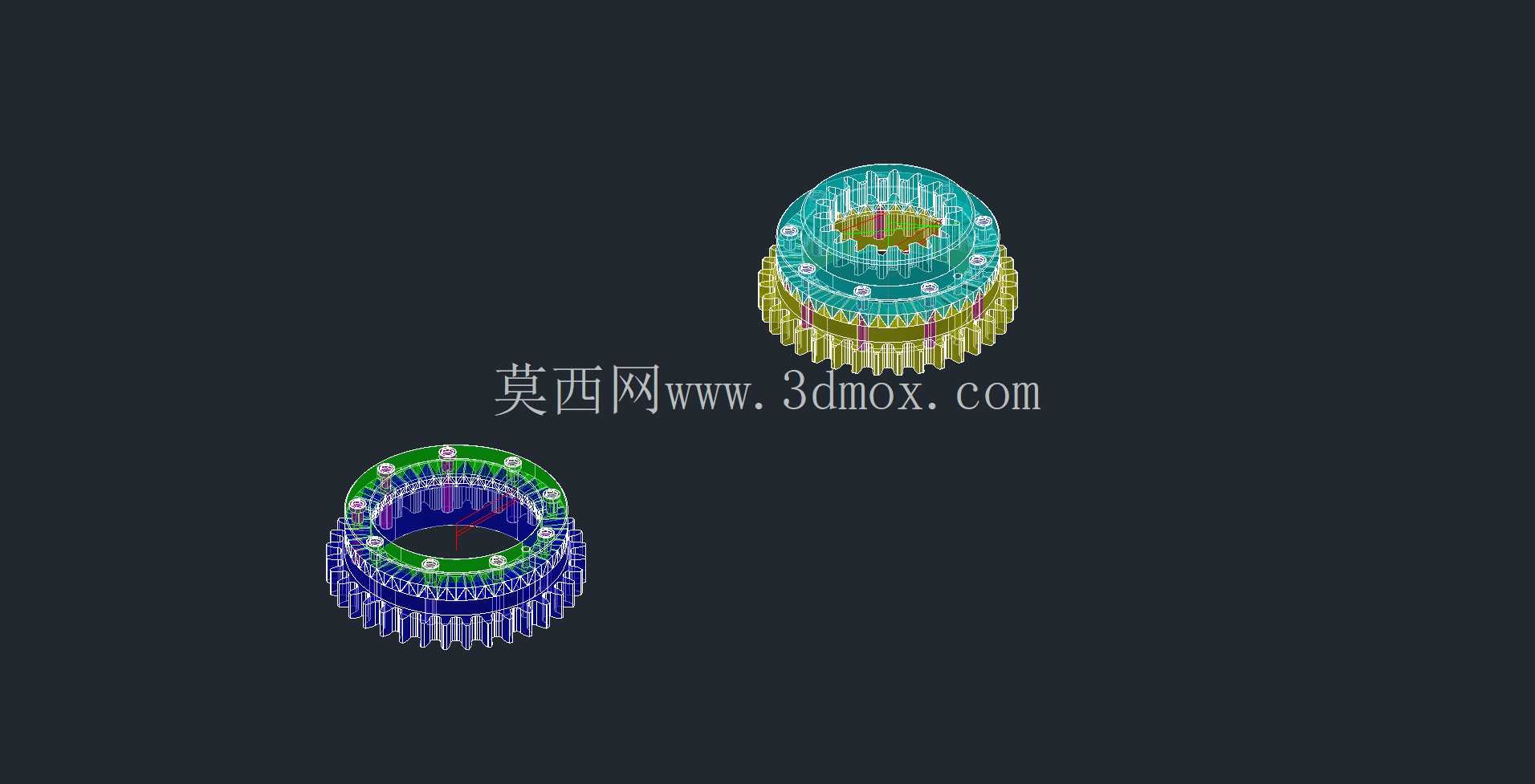

从结构设计逻辑来看，这套啮合副的两个齿盘分别做了不同的功能区分，上层齿盘的外圆做了阶梯式齿形设计，上层是小模数的内齿圈结构，下层是大模数的外齿圈，齿顶位置均匀分布了轴向安装孔，用于和上方的传动件做螺栓锁紧固定；下层齿盘对应做了匹配的外齿与内齿啮合面，底部同样预留了安装止口，用于和下方的传动轴或者基座做定位配合。齿形采用的是渐开线端面齿设计，齿向沿盘件径向分布，齿面做了等间隙配合设计，啮合时齿侧预留了微米级的安装间隙，既保证装配时可以顺利滑入啮合，又能在锁紧后完全消除周向侧隙，避免正反转切换时出现回程误差。

在实际应用场景中，这类结构常被用在需要频繁拆装调整的精密传动节点，比如多工位回转工作台的分度盘连接，每次工位切换后依靠端面齿啮合锁紧，能够保证每个工位的定位精度长期保持一致，不会因为反复启停的冲击出现定位偏移；在高端机床的主轴刀柄连接结构中，同类端面齿结构可以实现刀柄与主轴的高刚性连接，传递大切削扭矩的同时保证刀具的径向跳动误差控制在极小范围内，提升加工表面质量。设计这类结构时，首先要明确安装边界的尺寸约束，齿盘的外径尺寸需要匹配安装腔体的内部空间，预留足够的螺栓安装操作空间，齿盘的总厚度要满足传动轴的轴向安装尺寸链要求，底部止口的配合公差一般选H7/js6的过渡配合，保证装配时的定心精度，同时不会因为过盈量过大导致拆装困难。

齿形参数的设计需要结合实际传递的扭矩大小做核算，齿的数量直接决定了分度精度的最小单位，齿数越多，单齿对应的分度角越小，定位精度越高，但同时齿的厚度会相应减小，单齿的抗剪切能力会下降，所以需要在精度与承载能力之间做平衡。齿面的接触面积需要保证在额定扭矩下，齿面的压应力不超过材料的许用接触应力，避免长期重载下出现齿面压溃变形；齿根位置需要做圆角过渡处理，减少应力集中，提升交变载荷下的疲劳寿命。安装孔的位置要均匀分布在齿根以外的实体区域，不能破坏齿的完整受力截面，螺栓的预紧力需要根据传递扭矩的大小计算，保证在最大冲击载荷下两个齿盘不会出现轴向分离，避免啮合失效。

很多工程师在初次设计这类结构时容易忽略齿面的润滑与防尘设计，实际工况中如果有金属碎屑或者粉尘进入啮合齿面，会造成齿面划伤，长期使用后会导致啮合精度下降，所以在开放式应用场景中需要在齿盘外侧增加防尘护罩，预留润滑脂加注通道，定期补充润滑脂减少齿面磨损。另外在装配时需要保证两个齿盘的端面与自身轴线的垂直度误差，否则啮合时会出现局部齿面受力过大的情况，加速局部齿面的磨损，严重时会出现传动过程中的异响与振动。这套结构的三维建模过程中，齿形的参数化绘制是核心，需要先建立单个齿的截面轮廓，通过圆周阵列完成整个齿盘的齿形构建，再通过布尔运算完成安装孔、止口等特征的切除，建模时需要注意齿面的拔模角度，保证后续如果做机加工或者3D打印验证时，特征可以顺利成型，不会出现倒扣无法加工的问题。
