内啮合行星轮组传动结构设计

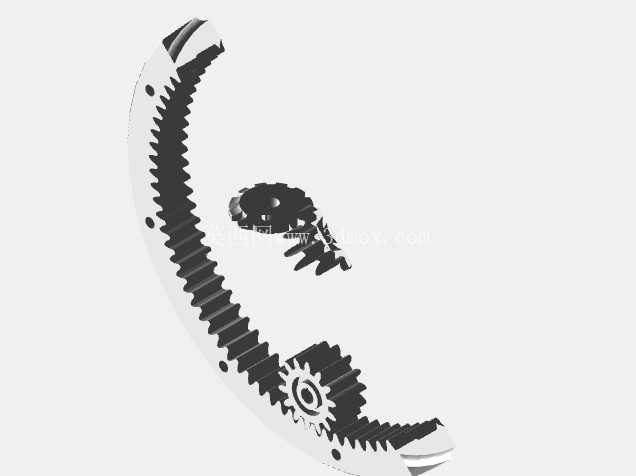

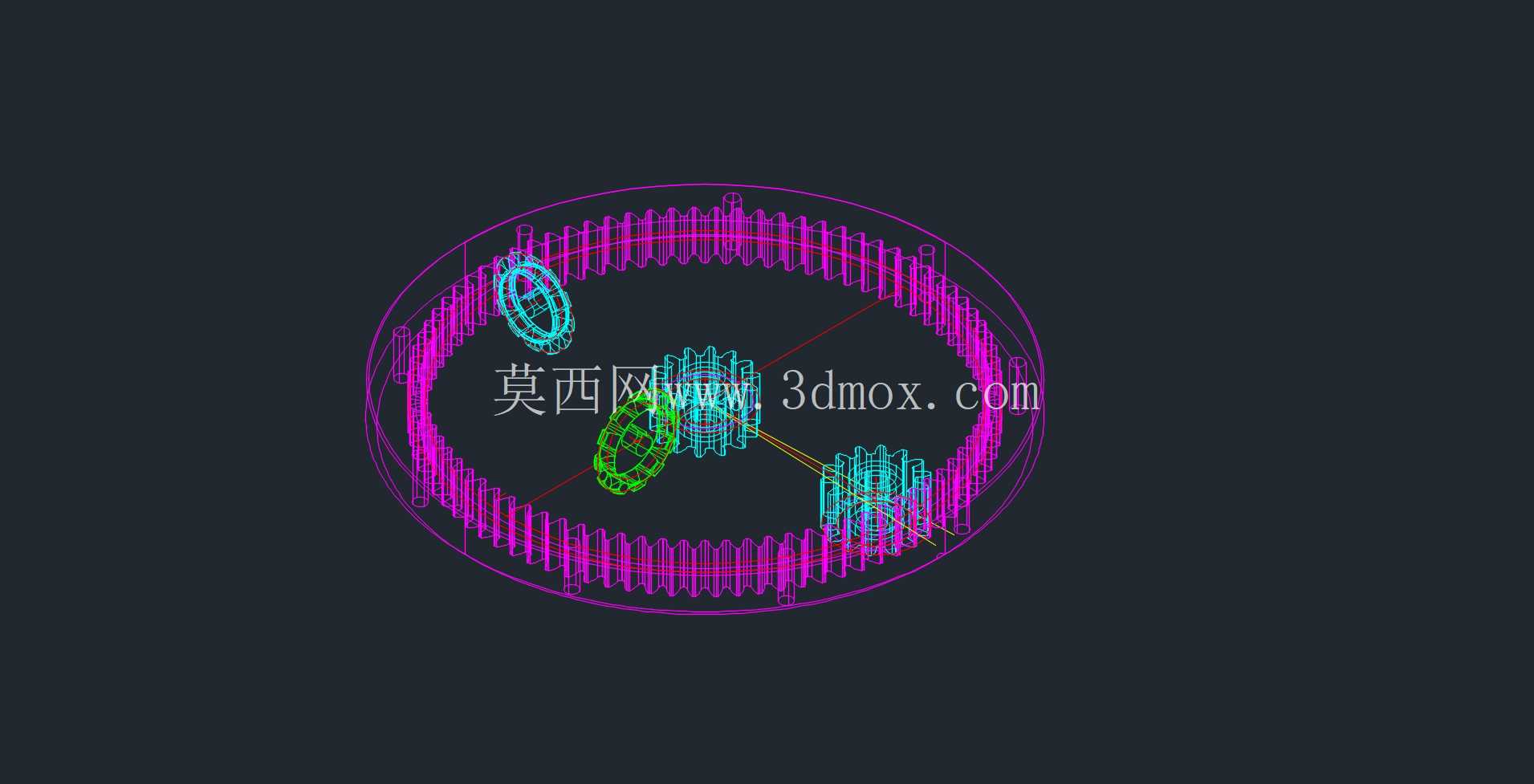

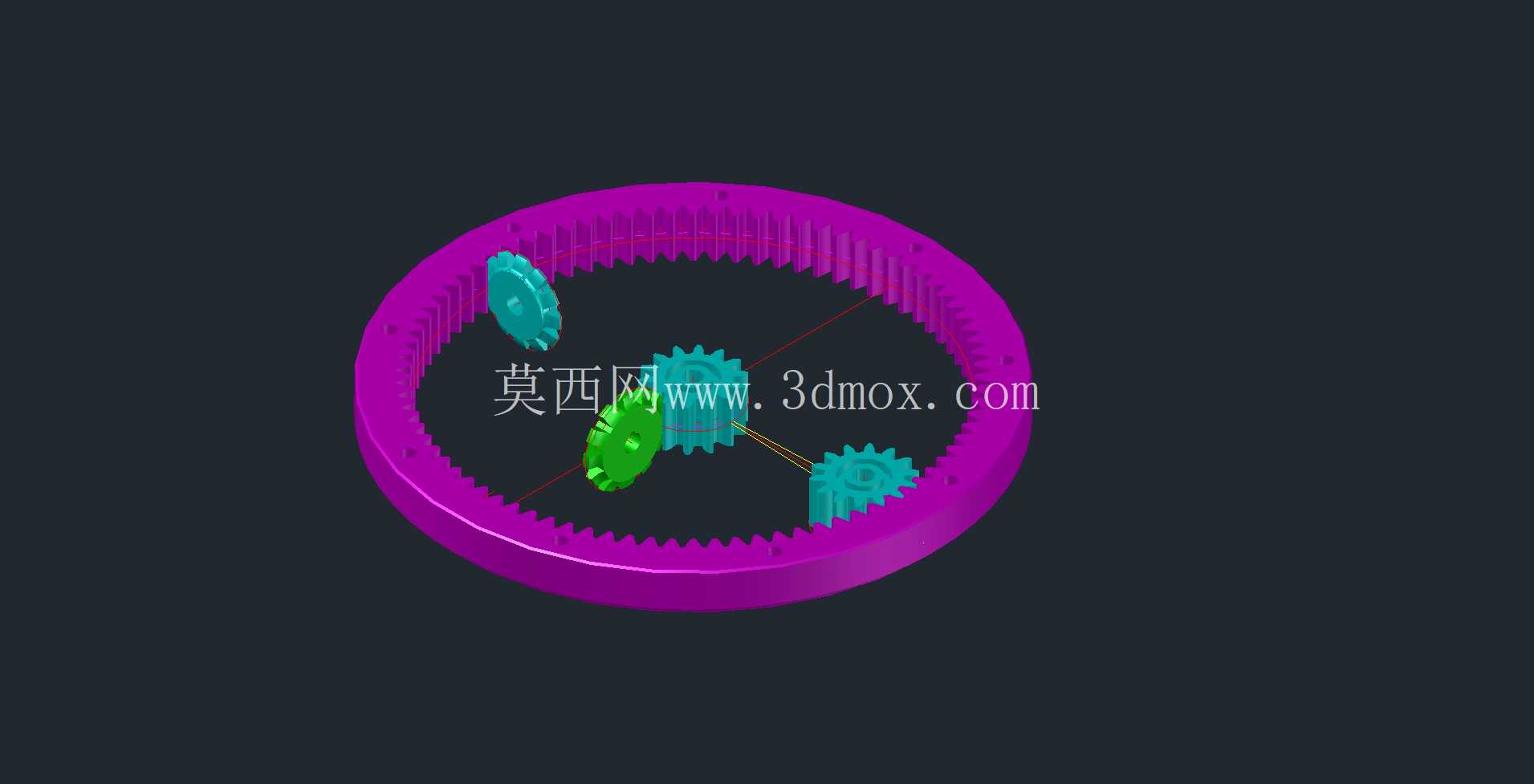

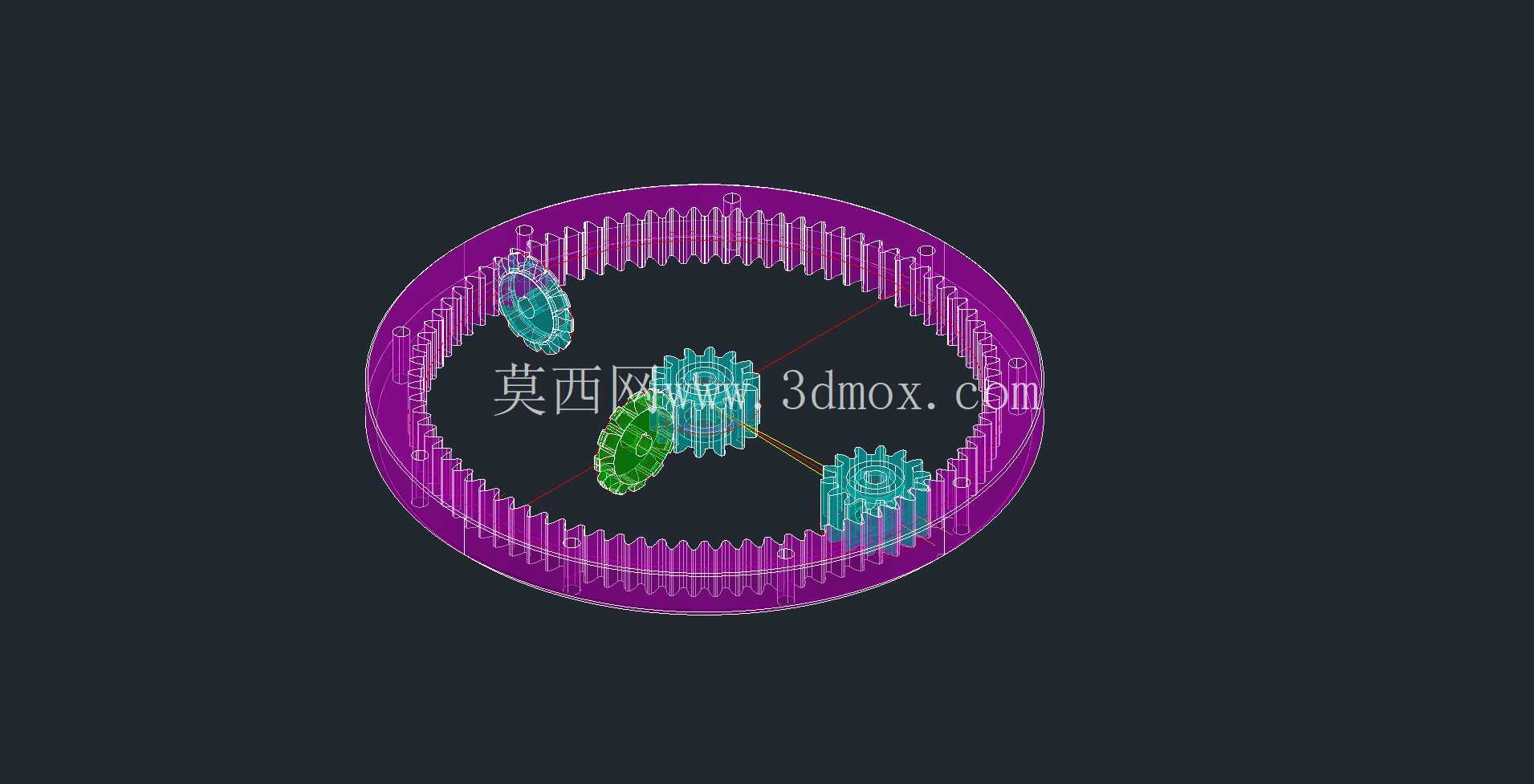

　　从结构布局来看，这套结构把四个行星轮均匀布置在内齿圈的圆周方向，没有额外的太阳轮输入结构，属于行星轮系的简化演示构型，实际量产应用时会在中心位置增加太阳轮作为输入，行星架作为输出端，能在极小的轴向尺寸下实现几十甚至上百的减速比，相比平行轴外啮合齿轮组，体积能缩小60%以上，传动效率却能保持在90%以上，这也是很多对安装空间有严格限制的设备优先选行星轮系的核心原因。设计时要注意安装边界的控制，内齿圈的外圆是整个结构的最大安装轮廓，实际装配时齿圈一般是过盈配合压装到设备壳体的定位止口内，所以齿圈外圆的圆柱度、端面跳动公差要控制在IT7级以内，不然会导致整个轮系的啮合中心距偏移，运行时出现周期性的负载波动。这套内啮合行星传动结构，核心是大尺寸内齿圈搭配多组行星轮的布局，在小体积传动场景里的适配性极强，很多需要大减速比、紧凑安装空间的设备都会用到这类结构，比如小型伺服传动模组、轻工设备的进给机构、便携动力工具的减速端，都能看到同原理的传动设计。做这套结构的三维建模时，首先要卡准内齿圈的齿形参数，内啮合的齿侧间隙和外啮合完全不同，齿顶干涉是最容易踩的坑，建模时要先把变位系数算准，不然行星轮在齿圈内部公转加自转的时候，很容易出现齿顶卡滞、啮合异响的问题。

　　行星轮的安装孔要和行星架上的定位销做间隙配合，间隙量控制在0.01-0.02mm之间，既要保证行星轮能灵活自转，又不能有过大的径向窜动，不然会加剧齿面的不均匀磨损。从功能特性来说，这类多行星轮的内啮合结构，能把输入扭矩均匀分散到每个啮合齿面上，单齿承受的负载比单组外啮合齿轮小很多，所以相同额定扭矩下，齿轮的模数可以做的更小，整体结构更紧凑。建模过程中要逐个校验每个行星轮和内齿圈的啮合接触迹线，正常的接触迹线应该分布在齿面的中部区域，不能偏到齿顶或者齿根位置，要是接触迹线偏斜，就要微调行星轮的安装中心距或者齿形变位量，避免运行时出现局部应力集中导致断齿。

　　另外这类结构的润滑设计也很关键，因为内齿圈是封闭的环形结构，润滑脂不容易均匀分布到每个啮合点，实际应用时会在齿圈内壁开浅浅的导油槽，行星轮公转的时候能把润滑脂带到各个啮合位置，减少干摩擦的概率。很多新手做这类内啮合齿轮建模时，容易直接用外齿轮的参数套用到内齿圈上，忽略内齿圈的齿根圆和齿顶圆的尺寸差，最后做干涉检查的时候才发现行星轮和齿圈的齿顶互相顶住，其实只要在建模前先把啮合方程理清楚，算好中心距、变位系数、齿顶高系数的匹配关系，就能避免这类低级错误。

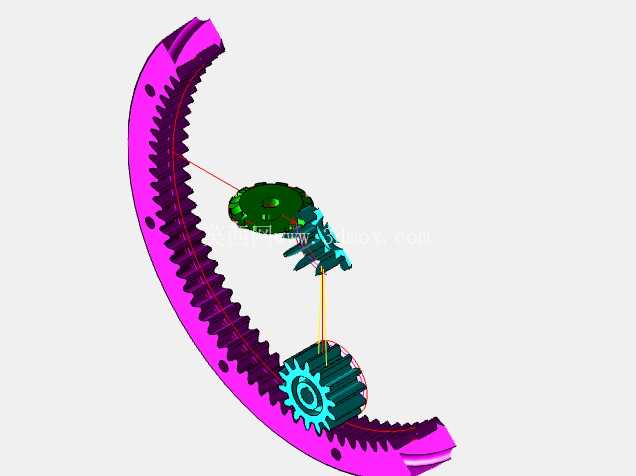

　　这套结构的演示模型把不同行星轮做了分色处理，能很直观的看到轮系运行时各个行星轮的运动轨迹，对于理解行星轮系的传动原理很有帮助，实际工程应用中，还会在行星轮两侧增加止推垫片，限制行星轮的轴向窜动，避免轮齿端面和壳体发生摩擦。安装时要保证内齿圈的定位端面和行星架的回转端面垂直度公差在0.02mm以内，不然轮系运行时会出现轴向力，导致轴承发热、磨损加快。从传动精度来看，这类内啮合行星结构的背隙可以做到1弧分以内，适合用在对传动定位精度有要求的数控设备回转台、机器人关节等场景，只要在加工时控制好齿形公差和安装孔的位置度，就能实现很高的传动精度。相比谐波减速器，这类行星齿轮结构的抗冲击负载能力更强，在有瞬时过载的工况下使用寿命更长，维护也更简单，只需要定期补充润滑脂就能长期稳定运行。
