古德曼图西夫齿轮联轴器传动结构

在中小功率传动的工况场景里，这类多齿轮搭配联轴器的轴系结构，常被用于需要实现平行轴间定传动比动力传递的设备中，比如小型输送线的驱动端、轻工包装设备的进给单元、台式加工设备的主轴传动段，都能见到类似的传动组合。这类结构不需要复杂的变速机构，就能在紧凑的安装空间内完成动力的转向与扭矩传递，相比带传动，它的传动比精准，没有打滑丢转的问题，相比链传动，它的运行噪音更低，传动平稳性更好，适合对传动精度有一定要求、转速中等的作业场景。

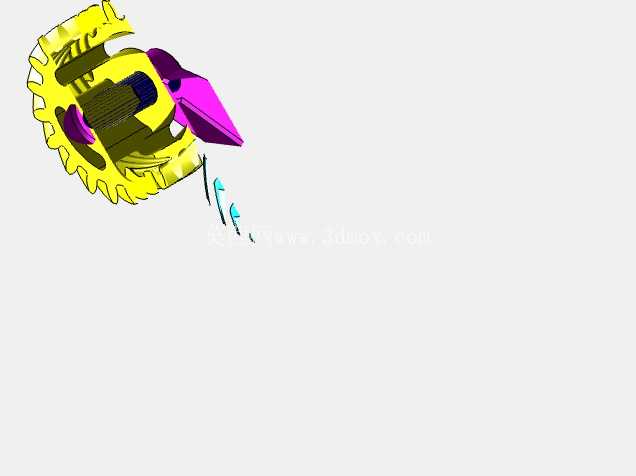

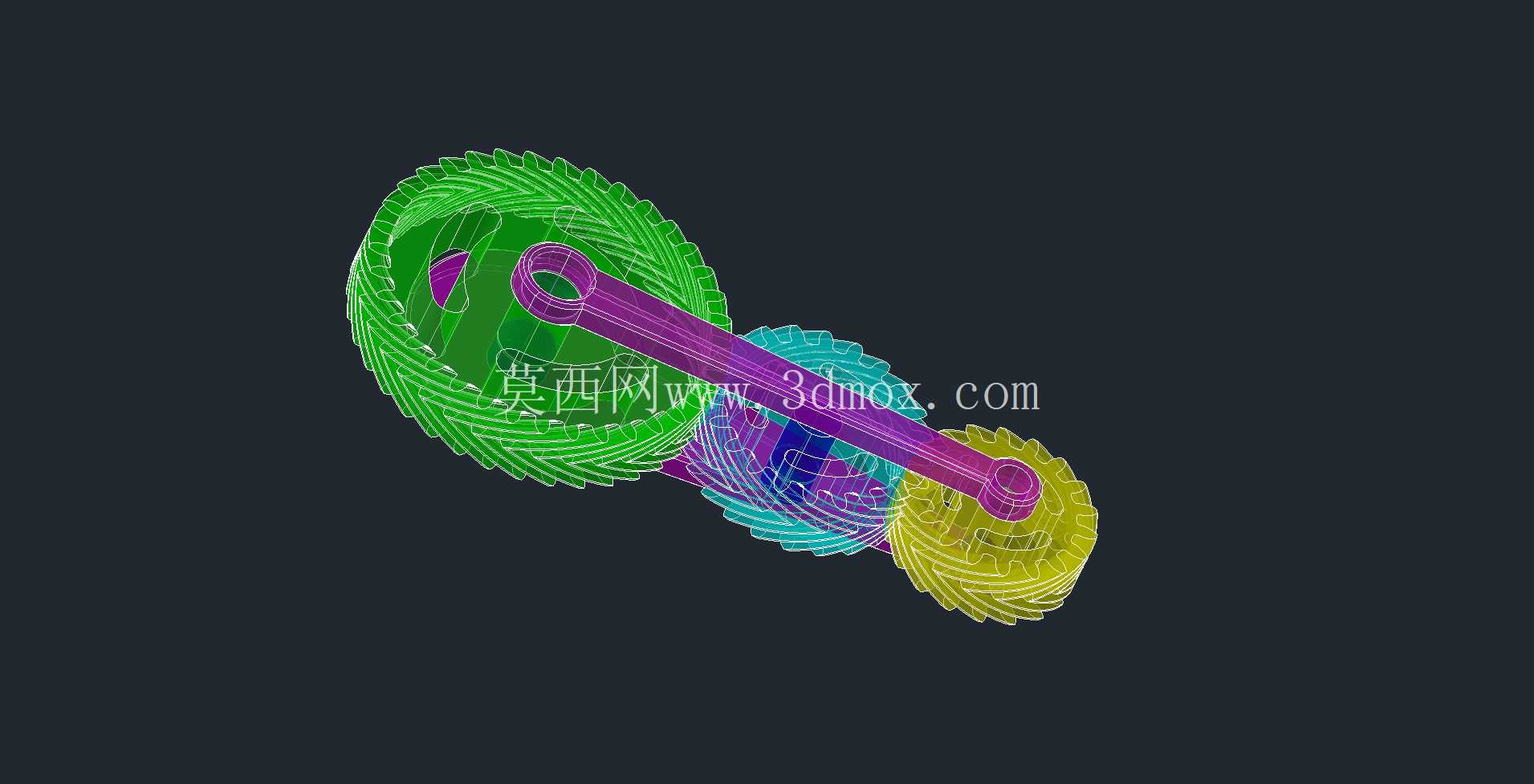

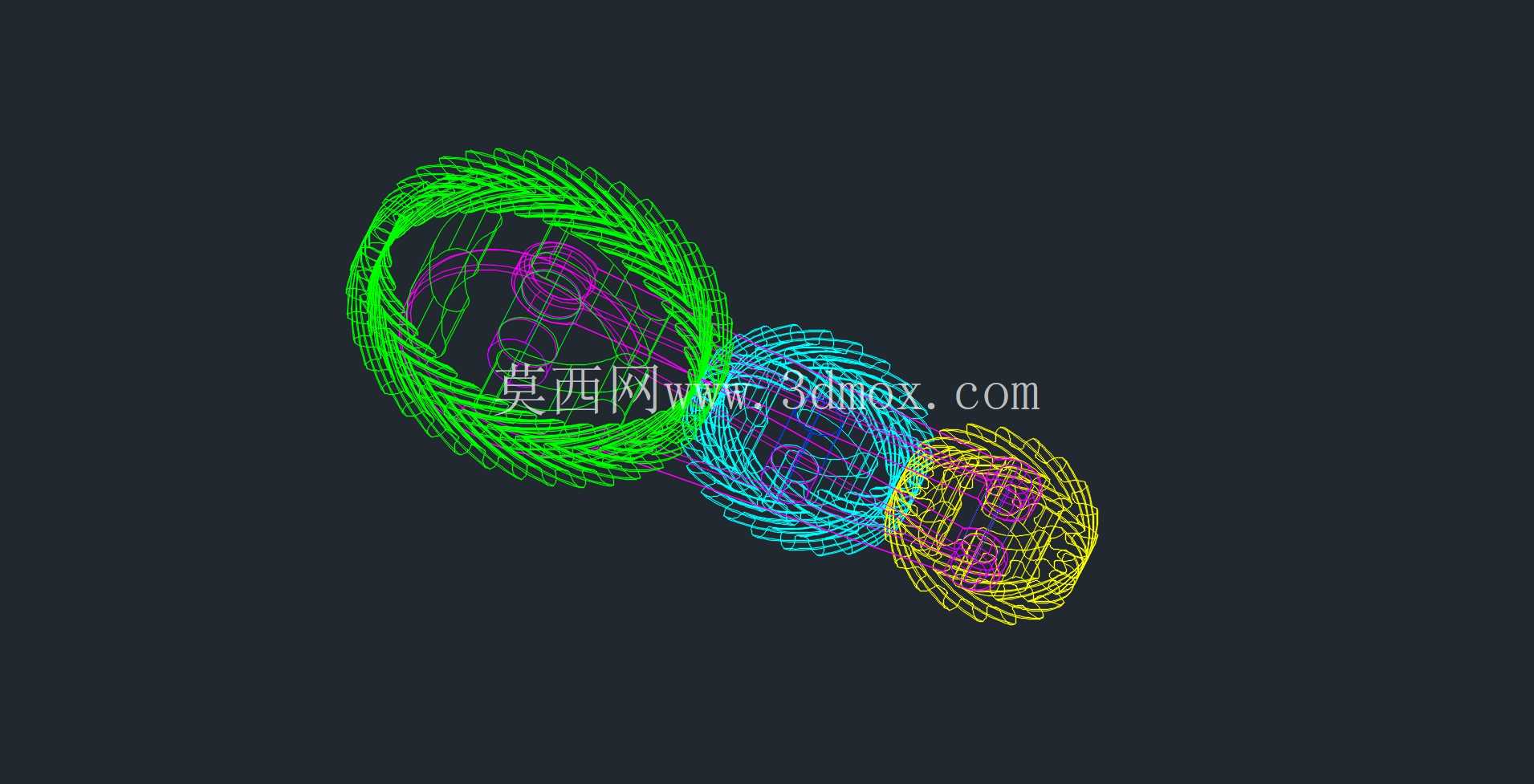

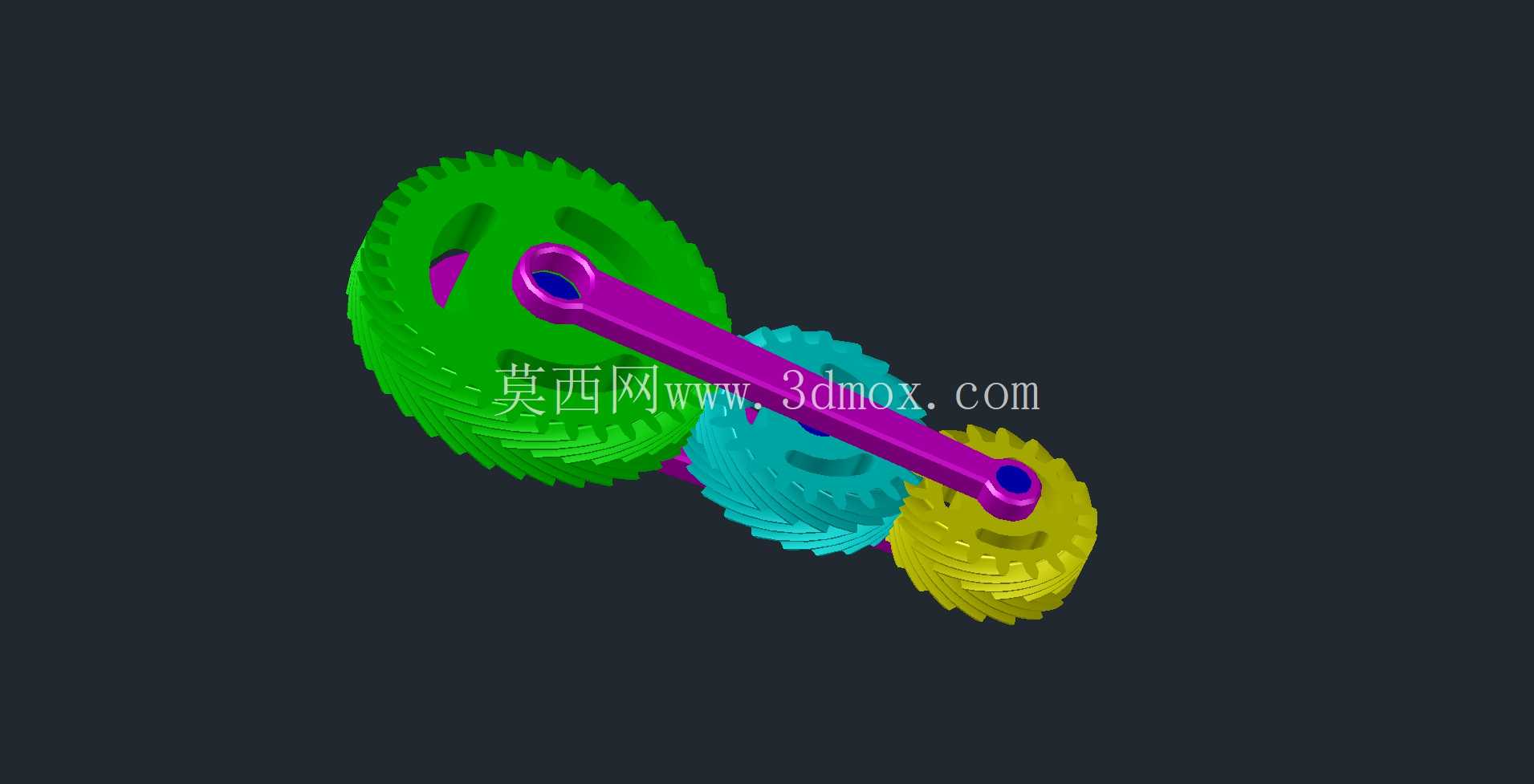

从功能特性来看，这套结构里的三个不同齿形的齿轮分别承担不同的传动角色，大直径齿轮作为主动输入端，能够承接电机输出的高转速低扭矩动力，通过齿轮啮合的齿数比实现第一级减速，中间的齿轮作为过渡轮，既调整传动的中心距，也改变动力传递的方向，末端的小直径齿轮作为输出端，将减速后的扭矩传递给执行机构。贯穿三个齿轮安装位的紫色联轴器部件，并非单一的刚性轴，它是带补偿能力的联轴器结构，能够抵消三个齿轮安装座之间的少量同轴度误差，避免因为安装时的轴系不对中，导致齿轮啮合时出现偏载、齿面异常磨损的问题，同时也能缓冲传动过程中产生的小幅振动，延长齿面的疲劳寿命。

设计这套结构的时候，首先要核算的是传动比匹配，根据输入端电机的额定转速和输出端需要的工作转速，反推三个齿轮的齿数配比，要保证啮合时的重合度在1.2以上，避免出现传动断续的问题。齿形选择上，三个齿轮分别采用了适配不同啮合位置的齿廓，大齿轮采用斜齿结构来提升啮合的平稳性，降低高速转动时的噪音，中间轮和输出轮根据传动负载的大小，选择对应的齿厚参数，保证齿根弯曲强度和齿面接触强度都能满足额定扭矩下的使用要求。联轴器的长度设计要匹配三个齿轮的安装间距，两端的连接孔要和对应齿轮的轴径做公差配合，一般选用H7/k6的过渡配合，既保证装配时的便利性，也能避免传动过程中出现轴孔之间的相对滑动。

安装边界方面，这套结构的整体外轮廓由最大的齿轮直径决定，设计安装腔体的时候，要在大齿轮的齿顶圆和腔体内壁之间预留至少2mm的安全间隙，避免齿轮转动时和壳体发生刮蹭，同时也要预留出齿轮润滑的空间，方便加注润滑脂或者布置润滑油路。三个齿轮的中心距公差要控制在±0.02mm以内，中心距过大会导致齿轮啮合侧隙过大，传动时出现冲击噪音，中心距过小则会导致齿面啮合过紧，运转阻力变大，甚至出现卡滞的问题。联轴器的安装要保证两端的轴头插入深度一致，不能出现一端顶死一端悬空的情况，否则会导致联轴器承受额外的弯曲应力，长时间运行容易出现断裂失效。

实际使用过程中，这类结构的维护要点也比较明确，要定期检查齿面的磨损情况，当齿面磨损量超过齿厚的10%的时候，就需要及时更换齿轮，避免出现断齿打坏其他部件的问题。联轴器的连接紧固件要定期做防松检查，尤其是在有正反转切换的工况下，紧固件容易因为反复的冲击载荷出现松动，一旦松动会导致传动间隙变大，传动精度下降。润滑方面，根据设备的运行转速选择对应的润滑脂，转速低于1000rpm的工况可以选用锂基脂润滑，转速更高的场景则需要选用对应的齿轮润滑油，保证齿面之间能形成稳定的油膜，降低齿面的磨损速度。

很多刚接触结构设计的工程师在做这类传动结构的时候，容易忽略轴系的热胀冷缩余量，其实在长时间连续运行的工况下，齿轮和轴都会因为摩擦生热出现一定的伸长量，所以在设计轴系的轴向定位的时候，要预留0.1-0.3mm的轴向间隙，避免热胀之后轴系顶死，导致运转阻力急剧上升，烧坏轴承或者齿面。另外齿轮的键槽设计也要和轴上的键做匹配，键的两侧面要做过渡配合，键的顶面和轮毂键槽底部要预留一定的间隙，保证扭矩传递的可靠性，避免出现滚键的问题。
