准双曲面齿轮联轴器传动结构设计

在重载传动系统的布局设计中，两轴存在空间交错角的动力传递场景一直是结构选型的难点，常规的直齿联轴器、鼓形齿联轴器仅能补偿同轴或小角度平行偏移的安装误差，无法适配轴线空间交错的传动需求，准双曲面齿轮联轴器正是针对这类工况开发的专用传动部件。这类部件常应用于跨空间布局的动力传输链路中，比如非同轴布置的减速箱输出端与执行机构输入端连接、长距离传动链路中存在空间避让需求的轴系对接，部分重载输送设备、特种作业机械的分动箱结构中也会采用这类耦合结构，相比万向联轴器，它在传递大扭矩的同时能保持更稳定的传动比，不会出现万向节传动带来的转速波动问题，适合对传动平稳性有较高要求的工况。

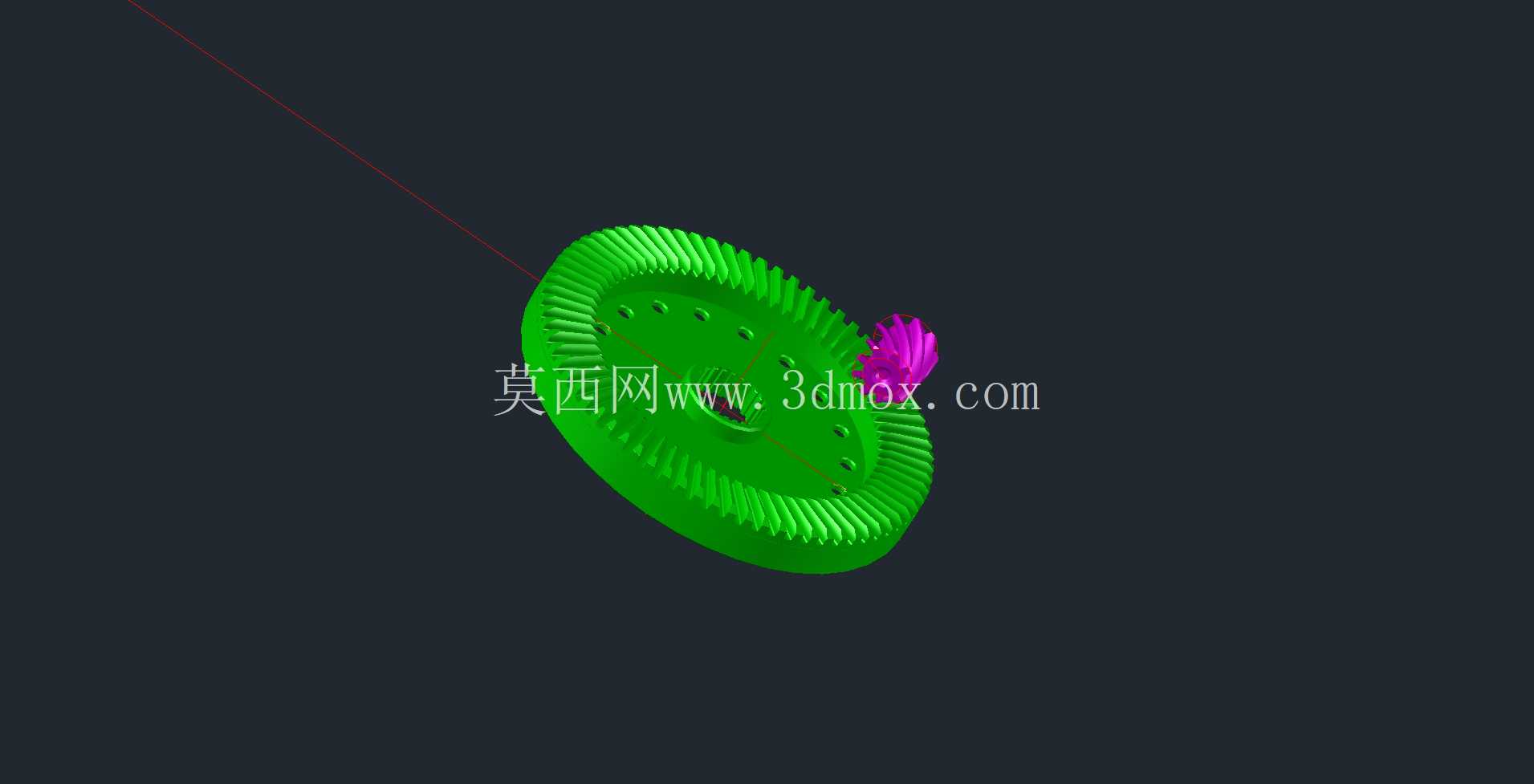

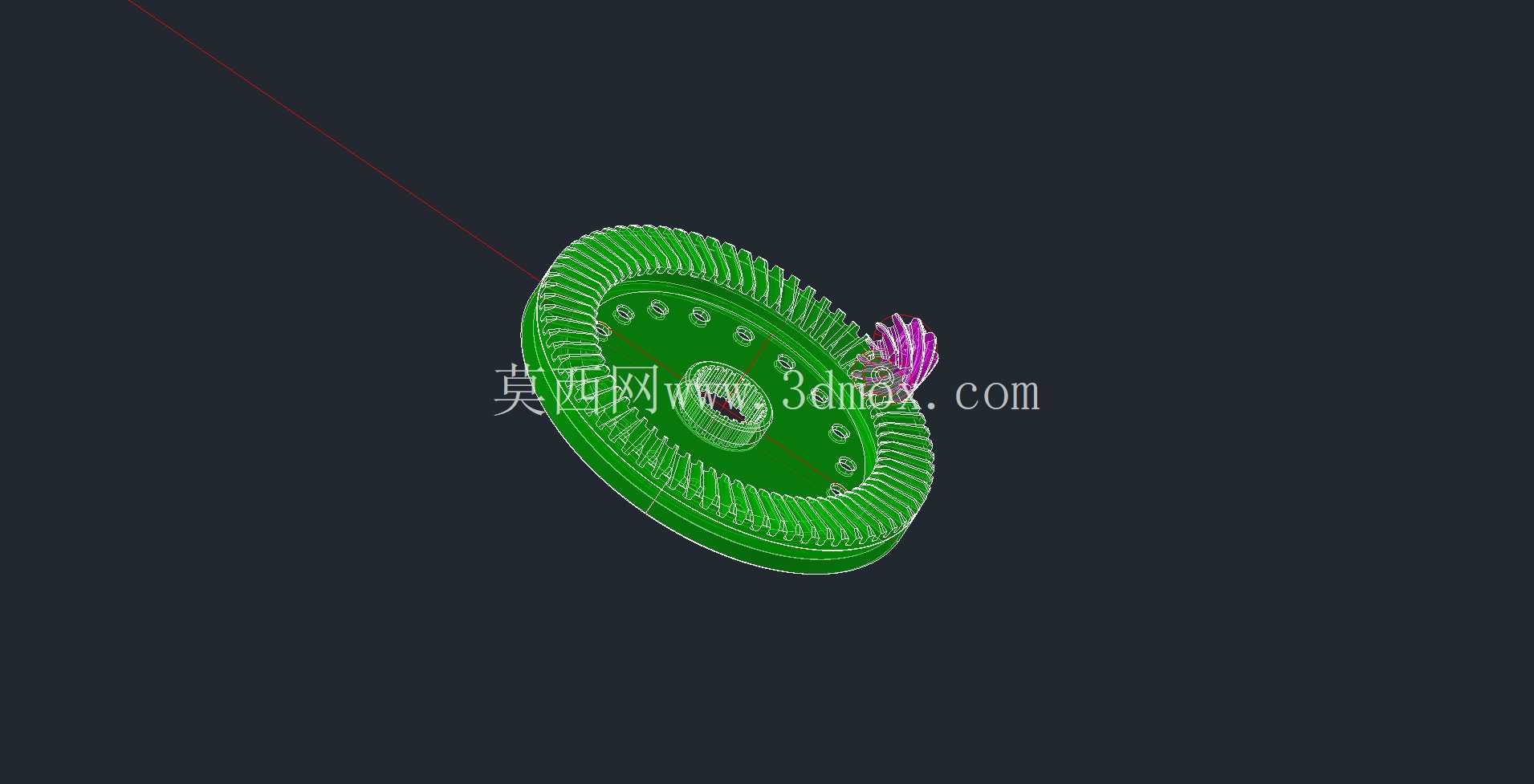

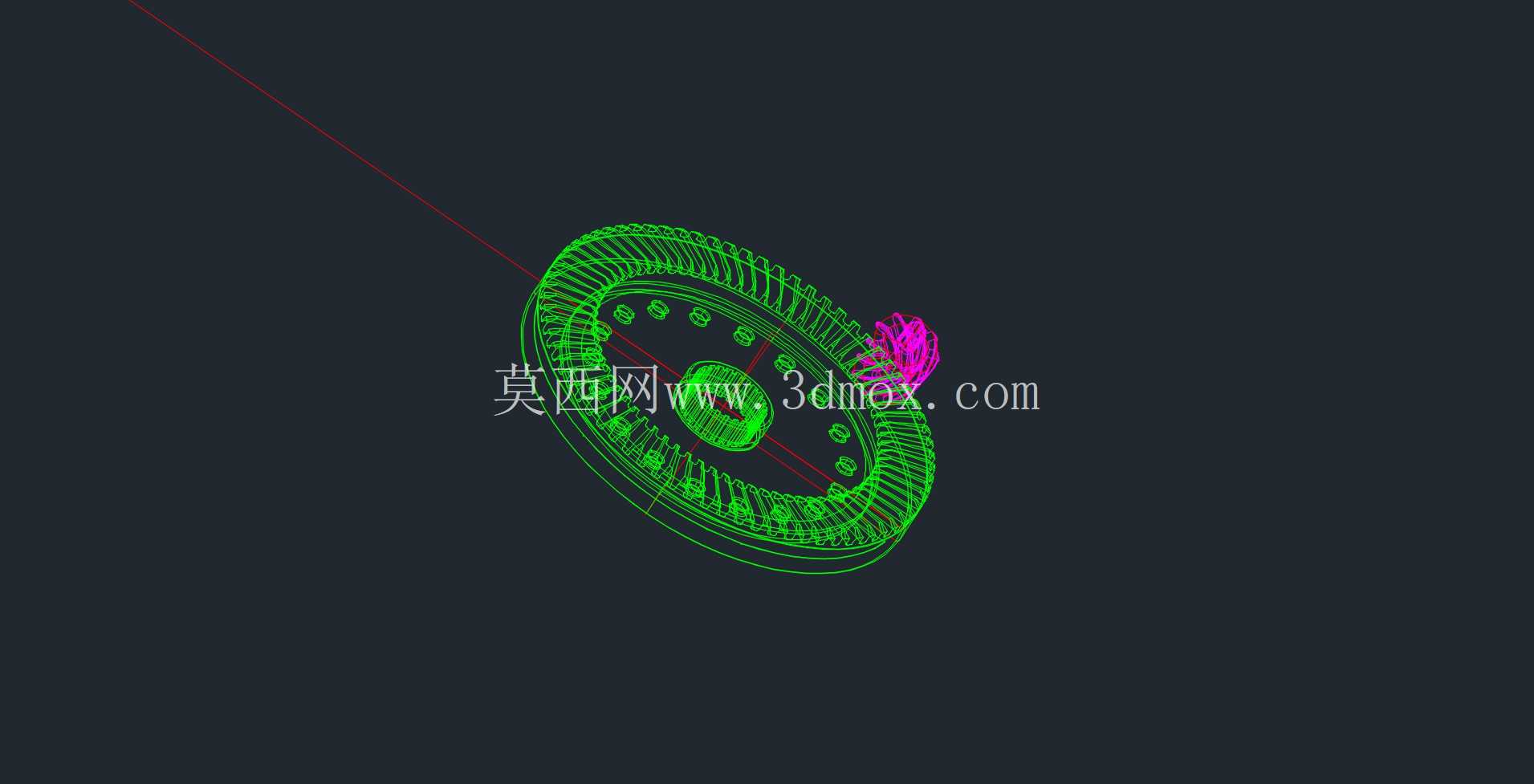

从结构功能来看，这套耦合结构依靠准双曲面齿形的啮合特性实现动力传递，齿面采用斜向布置的渐开线曲面构型，啮合过程中齿面接触为连续的线接触状态，相比直齿结构的瞬时点接触，接触应力分布更均匀，能承受更大的冲击载荷，同时啮合重合度更高，传动过程中齿间的冲击与噪声明显降低。齿圈部分采用环形基体设计，基体上均匀布置安装孔位，用于与对接轴的法兰端面实现刚性连接，安装孔的位置度公差控制在0.02mm以内，保证对接后齿圈的径向跳动量符合传动精度要求，避免高速运转时出现偏载磨损。

设计过程中首先需要确定的是轴线交错角的适配范围，常规准双曲面联轴器可适配5°到15°的空间交错角，齿形参数的计算需要结合交错角、传动比、额定扭矩三个核心指标展开，齿向螺旋角的选取需要兼顾啮合重合度与轴向力的平衡，螺旋角过大会导致运转时轴向载荷过大，提升轴承选型的成本与安装空间要求，螺旋角过小则会降低啮合重合度，影响传动平稳性。齿厚参数的设计需要根据额定扭矩下的齿面接触强度与齿根弯曲强度校核结果确定，齿顶高系数选取常规的0.85，保证啮合过程中不出现根切问题的同时，预留足够的齿侧间隙，补偿热胀冷缩带来的尺寸形变，同时避免安装误差导致的齿面卡滞。

安装边界方面，这类联轴器的对接法兰端面需要设置定位止口，止口的配合公差选取H7/h6的间隙配合，保证安装时的同轴度定位精度，同时方便拆装维护。轴向安装尺寸需要预留3到5mm的调整间隙，用于补偿轴系运转时的轴向窜动，避免轴系热伸长后对齿面产生额外的轴向挤压。径向安装空间需要预留齿顶圆直径1.2倍以上的操作空间，方便后期检修时的拆装作业，同时避免运转过程中齿圈与周边防护结构出现剐蹭。齿面的润滑设计采用脂润滑方式，啮合区域需要预留润滑脂填充腔，运转过程中润滑脂可随齿面啮合均匀覆盖接触区域，降低齿面磨损速率，延长部件使用寿命。

在实际选型应用中，需要根据轴系的额定传递扭矩、最高运转转速、轴线交错角三个参数匹配对应的型号，当转速超过1500r/min时，需要对齿圈做动平衡校正，平衡精度等级达到G6.3以上，避免高速运转时产生过大的振动。相比传统的刚性联轴器，这类结构的不对中补偿能力更强，可同时补偿轴向、径向、角向的安装误差，降低轴系对安装精度的苛刻要求，尤其适合现场安装条件受限、轴系布局存在空间交错的设备改造场景。齿形加工过程中需要采用专用的铣齿设备完成齿面成型，加工后需要对齿面做淬火处理，表面硬度达到HRC55-60，保证齿面的耐磨性能，芯部保持足够的韧性，承受冲击载荷时不会出现断齿问题。
