工业设备配套iom动臂连接配件结构

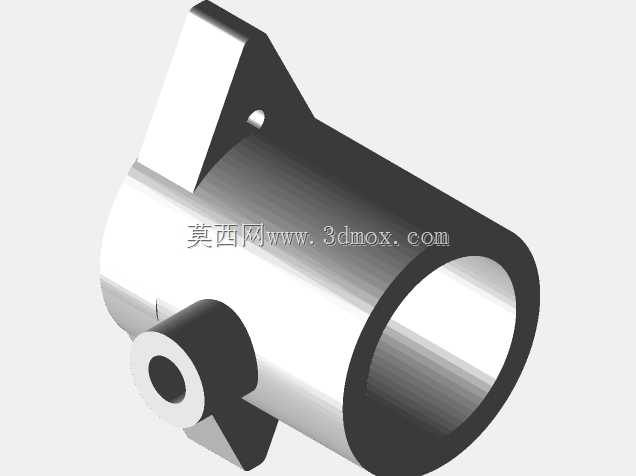

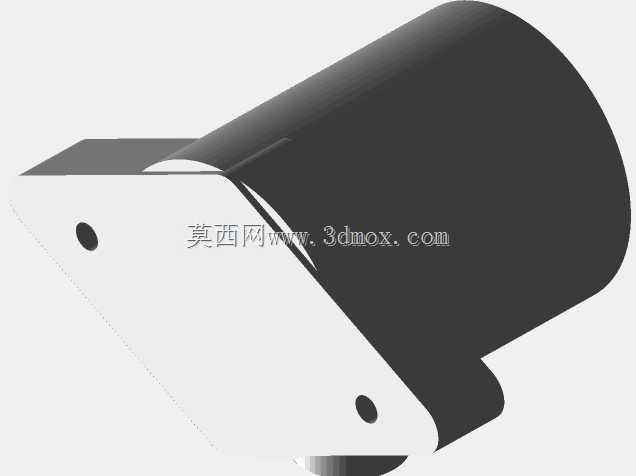

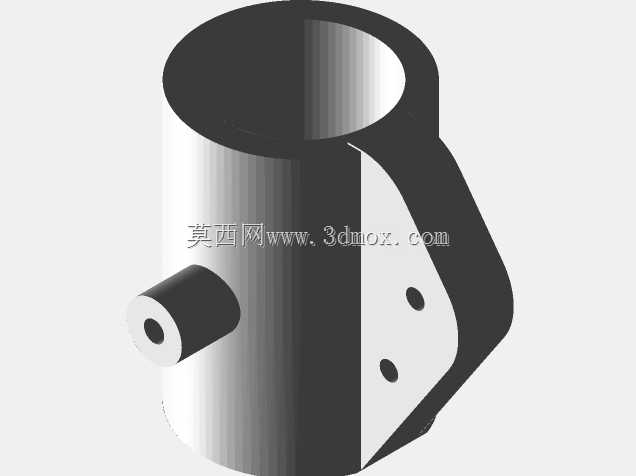

这款动臂连接配件主要应用于中小型工业机械臂、自动化输送线摆臂以及轻型作业执行机构的臂段衔接位置，是动臂系统中承担载荷传递、转动导向与部件定位的核心结构件，在实际生产场景中，这类配件多配套在工位上下料机械臂、小型移栽设备的摆动臂段、检测设备的可调支撑臂结构上，负责连接动臂的驱动端与执行端，将动力输出端的扭矩平稳传递到作业端，同时为臂段的摆动动作提供稳定的回转支撑基准。从功能特性来看，该配件采用筒状主体加侧向铰接耳的组合结构，主体的中空内腔可用于穿设布线、容纳驱动轴芯或者配套衬套组件，既能够减轻零件自身重量，又可以为内部配套部件提供防护空间，避免作业过程中粉尘、切削液等杂质侵入配合面造成磨损。侧向延伸出的铰接耳结构带有同轴安装孔，用于和驱动连杆、调节支杆进行铰接连接，耳座与主体衔接位置做了加厚过渡处理，能够有效分散铰接位置的集中应力，避免臂段在承受偏载、冲击载荷时出现连接位置开裂的问题。在设计思路上，这款配件充分考虑了现场安装调试的适配性，主体的圆柱外壁做了高精度的机加工基准面，能够和臂段的套筒结构实现精准配合，保证装配后的同轴度误差控制在合理范围内，减少臂段转动时的径向跳动。安装边界方面，配件预留了标准的吊杆安装位，适配10毫米规格的吊杆进行吊装定位，现场安装时可根据实际装配间隙，在铰接耳位置钻设安装孔，配套1.5毫米规格的六角螺栓进行间隙调整，无需对主体结构进行二次加工即可完成适配，大幅降低现场改装的工作量。零件的各个棱边都做了倒角去毛刺处理，既能够避免装配过程中划伤操作人员，也可以减少应力集中点，提升零件在反复交变载荷下的使用寿命。在实际使用中，这类配件的配合面可根据载荷等级配套铜套或者滚动轴承，能够满足不同转速、不同载荷等级的动臂作业需求，不管是低速重载的搬运工位，还是中速轻载的检测工位，都能够通过调整内部配套衬套的参数实现适配，具备较强的场景通用性。
