内啮合行星齿轮组传动结构设计

这套内啮合行星齿轮传动结构，是小型精密传动场景里常用的减速增扭构型，日常在小型伺服执行机构、精密回转工作台、手持电动工具的减速端都能见到同原理的结构应用。和常规外啮合定轴齿轮组不同，这套结构采用大尺寸内齿圈作为固定或输出构件，内部搭配多组行星轮与中心太阳轮配合，能在极小的安装空间内实现大传动比输出，同时多行星轮对称布置的形式可以分散啮合载荷，相比单对齿轮传动，相同额定扭矩下整体结构体积能压缩40%以上，传动平稳性也更优，适合对安装空间、传动噪音有严格要求的工况。

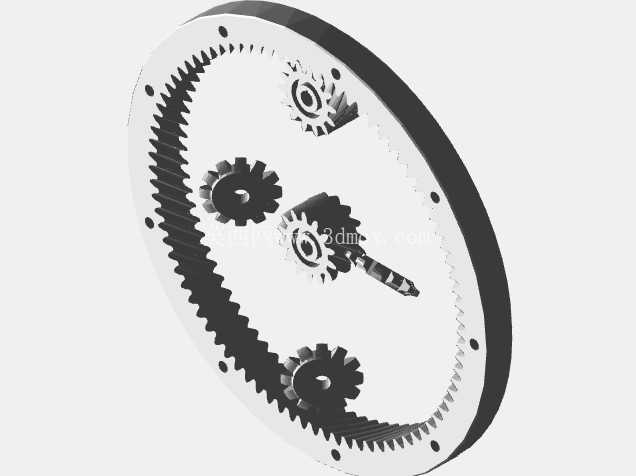

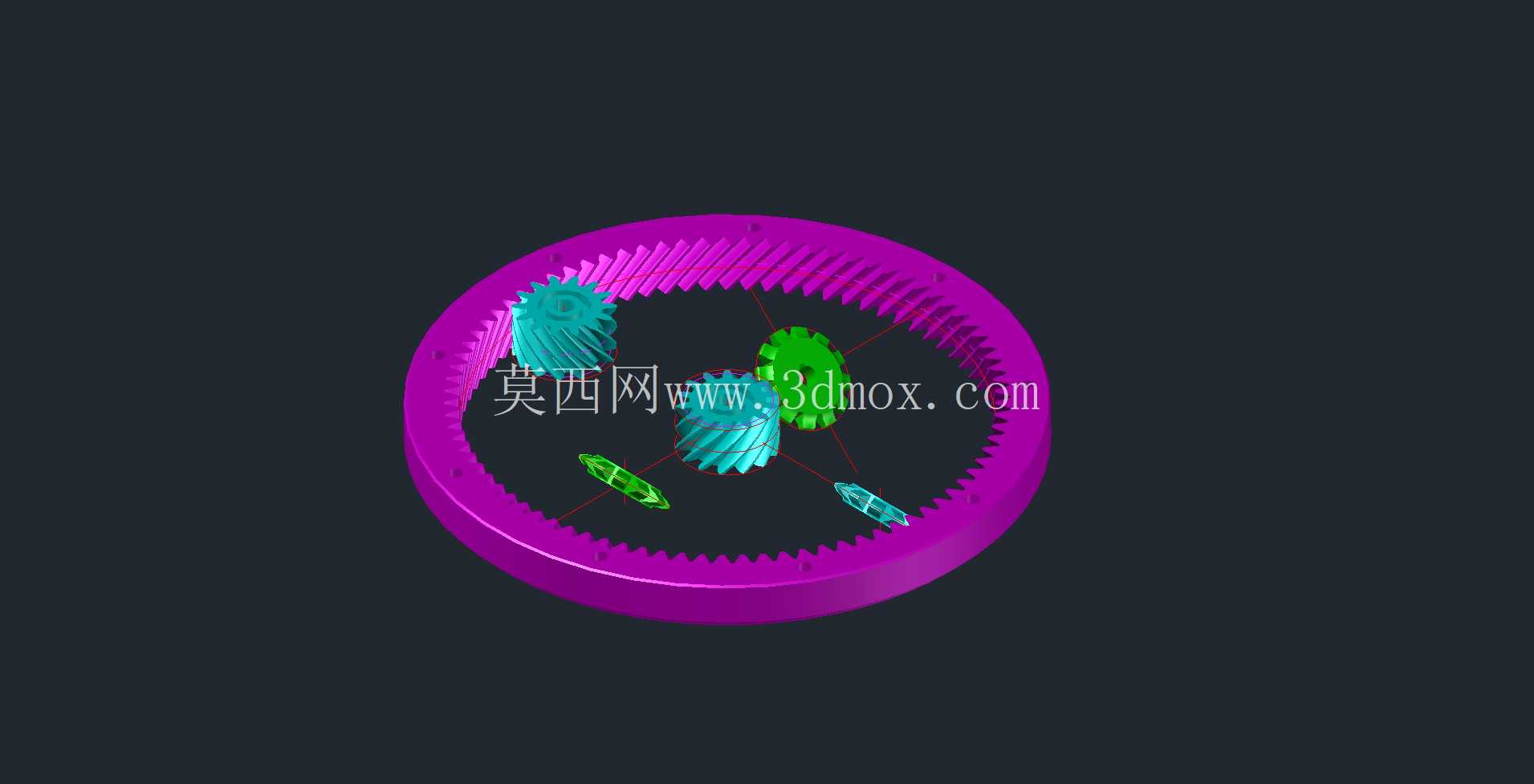

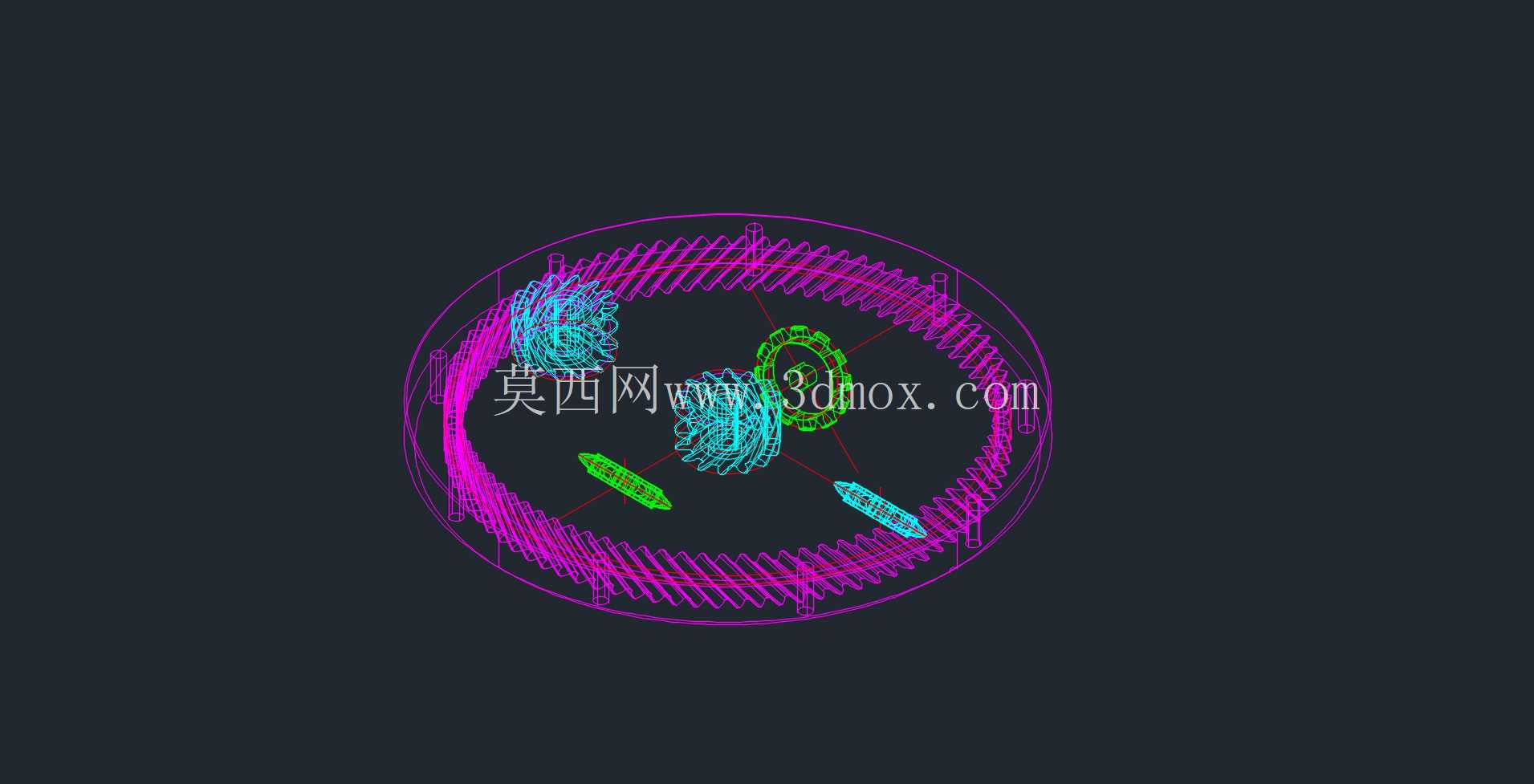

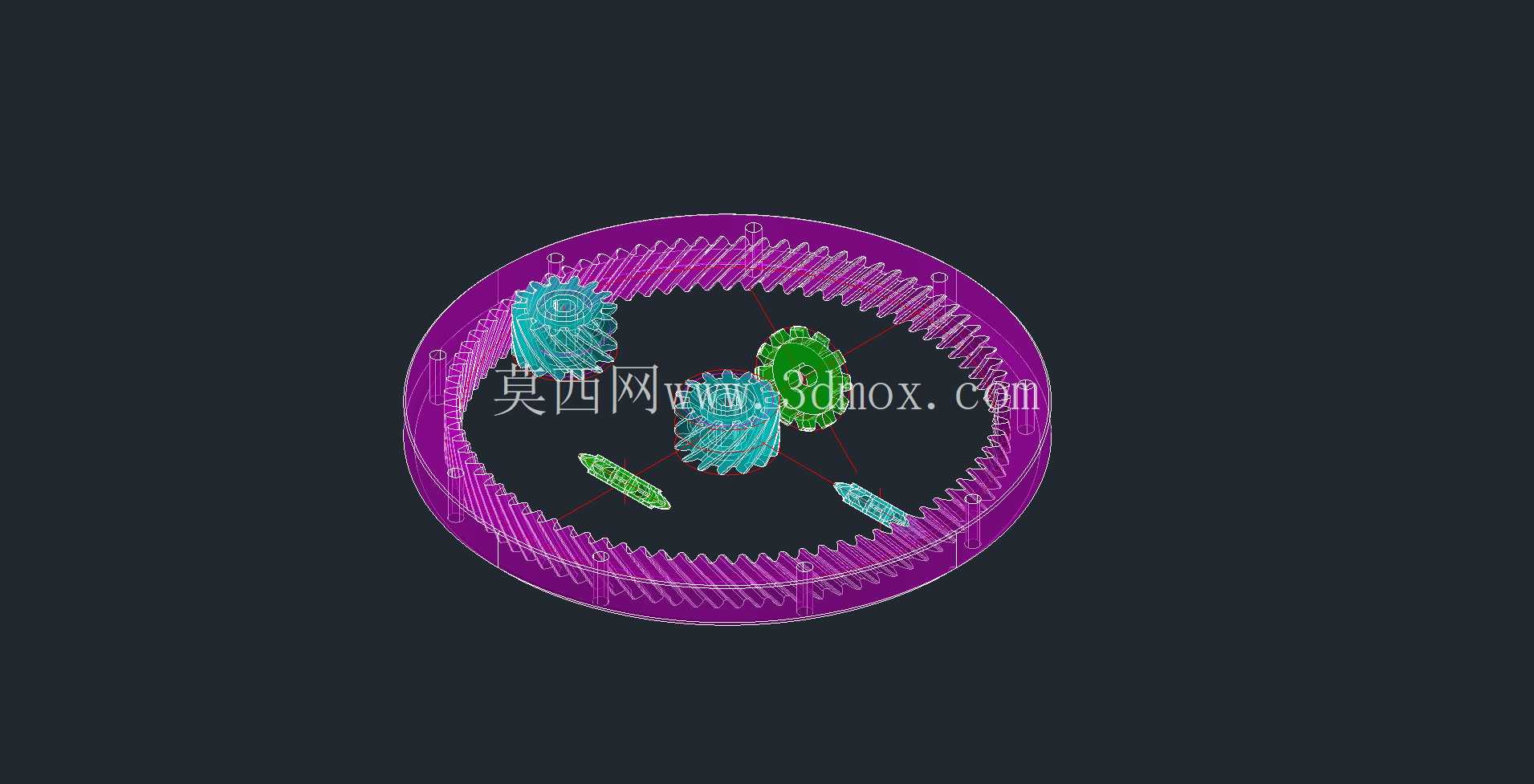

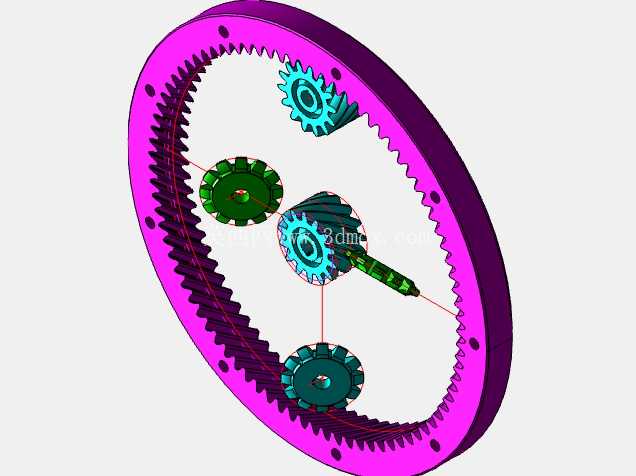

从结构设计逻辑来看，内齿圈作为这套传动的核心外构件，内齿采用渐开线齿形，齿向根据应用场景可做成直齿或斜齿，本次展示的结构采用直齿设计，加工难度更低，装配时无需考虑轴向力抵消问题，适配中小载荷的精密传动场景。内部的行星轮沿内齿圈圆周均布，每个行星轮同时与内齿圈、中心太阳轮啮合，行星轮通过销轴安装在行星架上，根据传动方案的不同，可选择固定内齿圈由太阳轮输入、行星架输出，或是固定太阳轮由内齿圈输入、行星架输出，不同的固定方式能实现不同的传动比与转向匹配，设计时可根据整机的输入输出位置、转速扭矩需求灵活调整。

在安装边界的考量上，这套结构的最大外轮廓就是内齿圈的外径，设计时内齿圈的外圈可根据安装需求做成光面、带定位止口或是带安装法兰的形式，内齿的齿宽需要和行星轮、太阳轮的齿宽保持匹配，通常行星轮齿宽略小于内齿圈齿宽0.5-1mm，避免装配时出现齿端干涉。行星轮的安装销轴需要保证位置度公差，通常相邻行星轮的位置度公差要控制在0.02mm以内，否则会出现个别行星轮载荷集中、齿面过早磨损的问题。中心太阳轮的输入轴端通常设计成带键槽或是D型轴的形式，方便和驱动电机的输出轴连接，输入轴的同轴度公差需要控制在0.01mm以内，避免高速运转时出现偏心振动。

实际应用中，这类内啮合行星齿轮结构的传动效率通常能达到97%以上，单级传动比范围在3-12之间，相比谐波减速器、RV减速器，它的加工成本更低，抗冲击载荷能力更强，适合在中低速、中等精度的传动场景使用，比如自动化生产线的小型回转工位、家用智能设备的转动机构、小型输送线的驱动端都能适配。设计时需要注意齿侧间隙的控制，精密传动场景下齿侧间隙通常控制在0.03-0.05mm，普通动力传动场景可放宽到0.1-0.2mm，间隙过小容易出现卡滞、运转噪音大的问题，间隙过大则会导致传动回程误差超标，影响定位精度。另外行星轮与销轴之间通常会加装滚针轴承，减少转动时的摩擦阻力，轴承的额定动载荷需要根据单颗行星轮承受的最大啮合力进行选型，保证长期运转的可靠性。齿圈的材质通常选用40Cr调质后表面淬火，齿面硬度达到HRC45-50，既能保证齿面的耐磨性，芯部的韧性也能承受一定的冲击载荷，行星轮和太阳轮可选用相同材质，也可根据载荷差异选用20CrMnTi渗碳淬火，进一步提升齿面接触强度。
