多规格外啮合圆柱齿轮传动组结构设计

这套齿轮传动结构的设计，最初是面向小型轻工输送设备的动力传输段做的适配方案，核心解决小空间内大传动比的动力换向与减速需求。做结构设计的时候最先卡的是安装边界，整套传动组的径向最大尺寸控制在120mm以内，轴向总厚度不超过28mm，主从动轮的中心距严格按照模数2、压力角20度的标准齿形参数计算，保证啮合侧隙在0.02-0.04mm的合理区间，既不会因为侧隙过大产生传动回差，也不会因为侧隙过小导致运转卡滞、齿面异常磨损。

从功能特性来看，这套传动组采用三级外啮合布局，输入端的小齿轮直接对接驱动电机输出轴，中间的过渡齿轮同时承担换向和传动比分配的作用，末端的大直径齿轮作为动力输出端，整套传动比可以做到1:12，能够匹配常规小型直流电机的高转速低扭矩输出特性，把转速降到输送辊道需要的30-60r/min区间，同时输出扭矩提升到满足0.5t以内轻型物料输送的需求。齿形设计上采用的是标准渐开线直齿，加工难度低，普通滚齿机就可以完成批量加工，不需要专用的成型刀具，对于小批量设备试制来说成本可控，后期维护更换备件也不需要找专属供应商，常规的机加工车间都能按图纸参数加工替换件。

实际应用场景里，这类齿轮传动组除了轻型输送设备，还可以适配小型自动化装配线的工位转台驱动、小型包装机械的送料机构动力传输，甚至部分民用电动工具的减速段也能参考这套结构做参数调整。设计的时候特意把三个齿轮的安装孔位做了统一的基准对齐，安装板上的轴孔位置公差控制在H7级，装配的时候不需要额外做配磨调整，只要把齿轮轴压入安装孔，套上对应的齿轮就可以完成组装，对装配工人的技术要求不高，能够有效降低整机组装的工时成本。

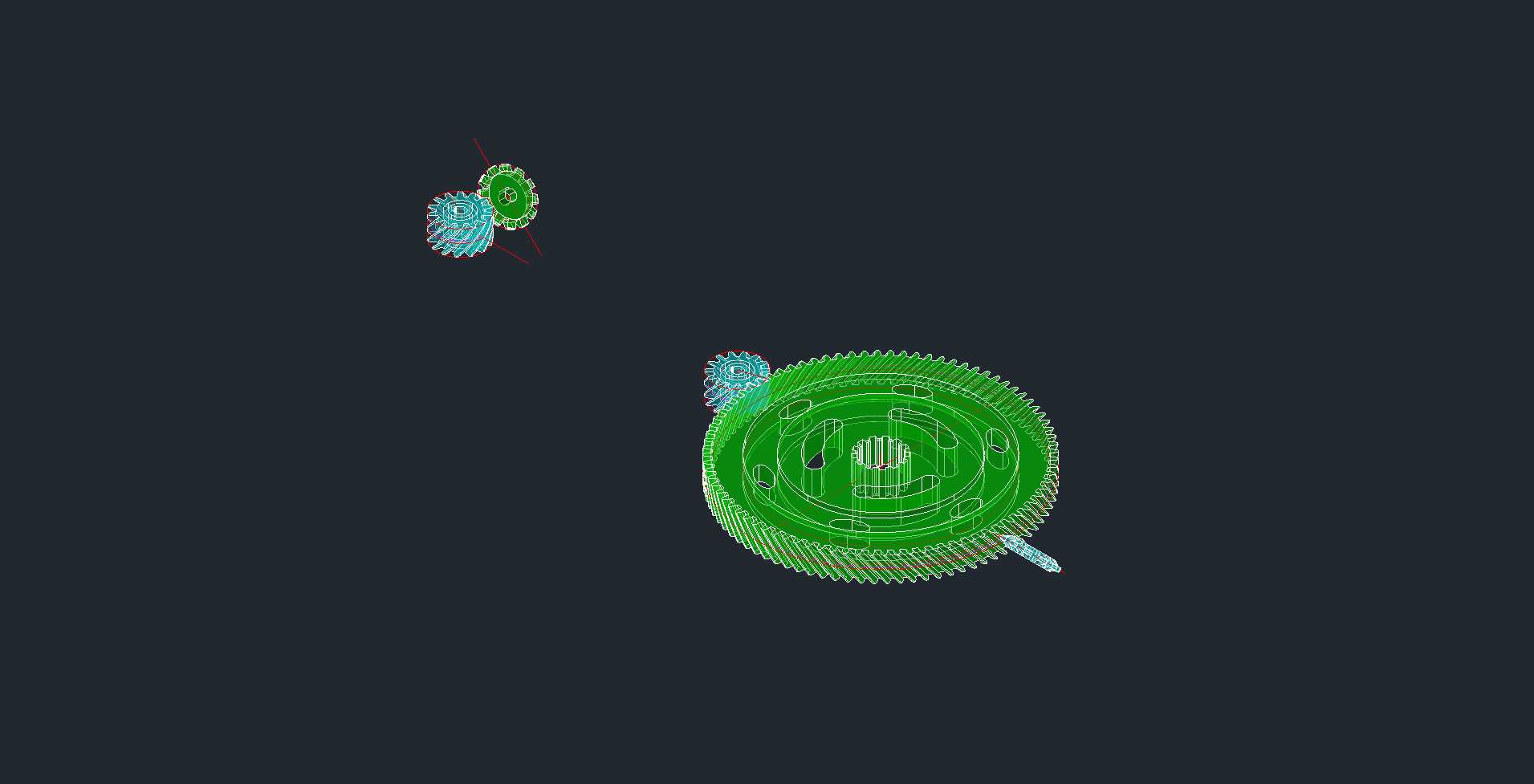

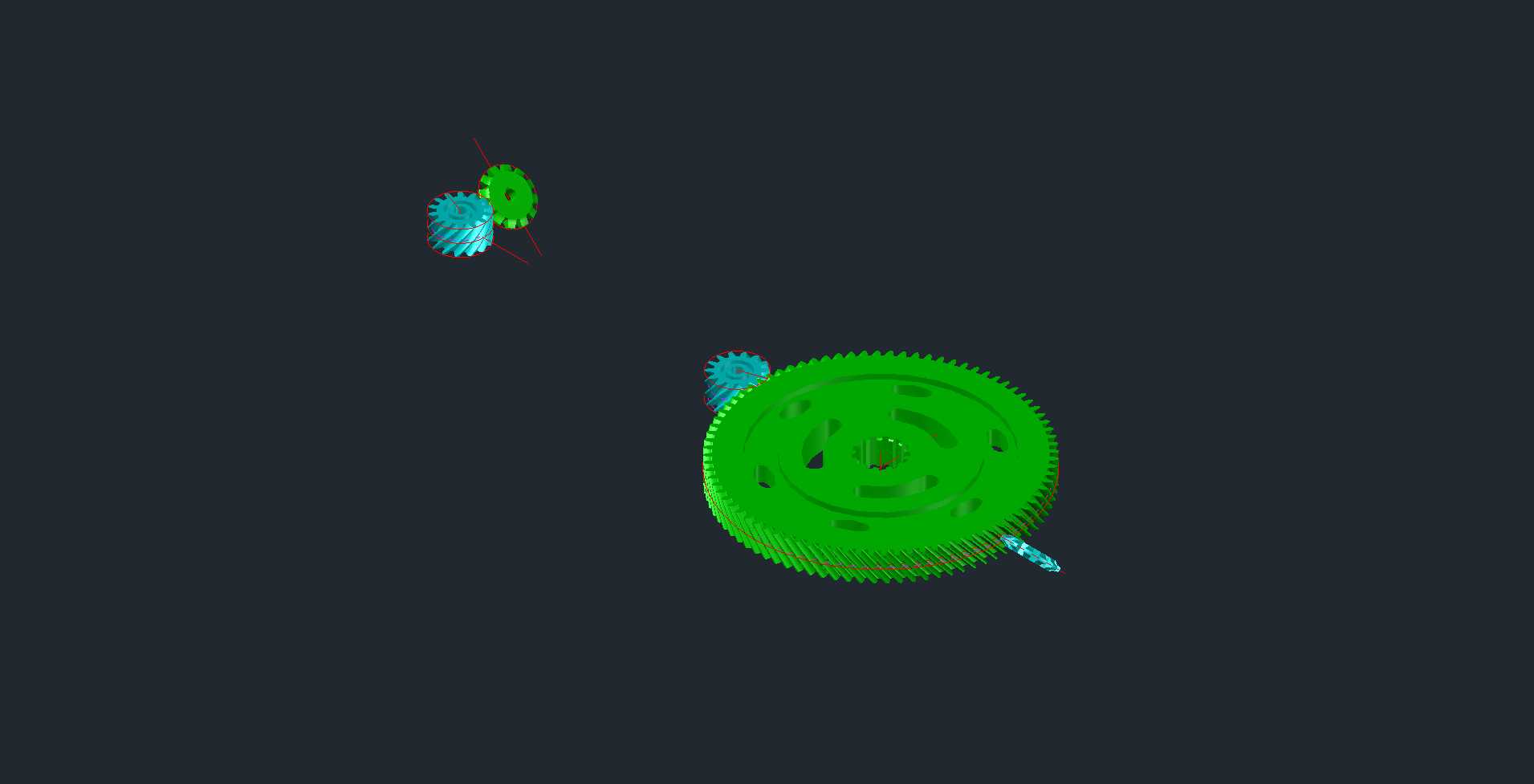

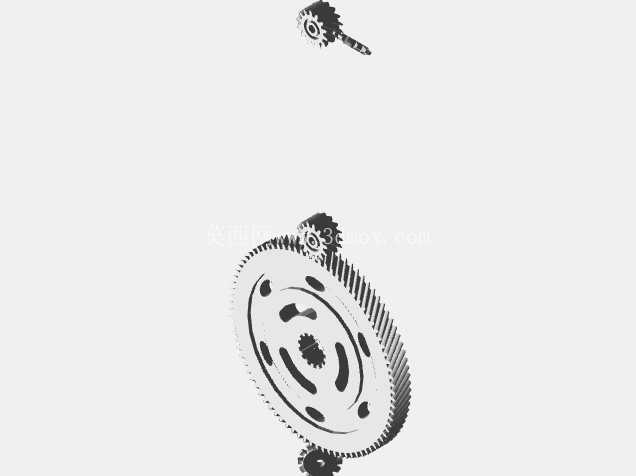

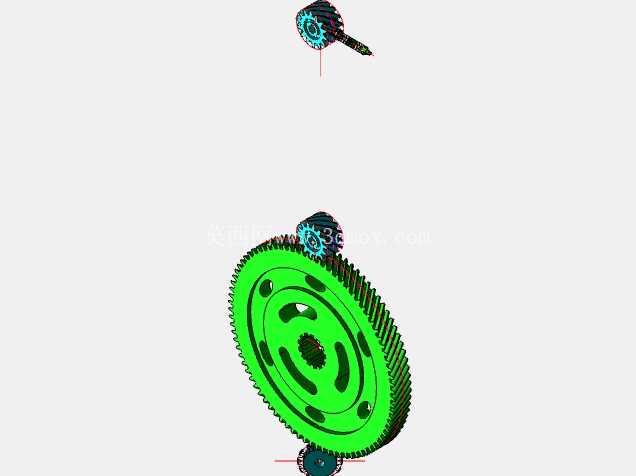

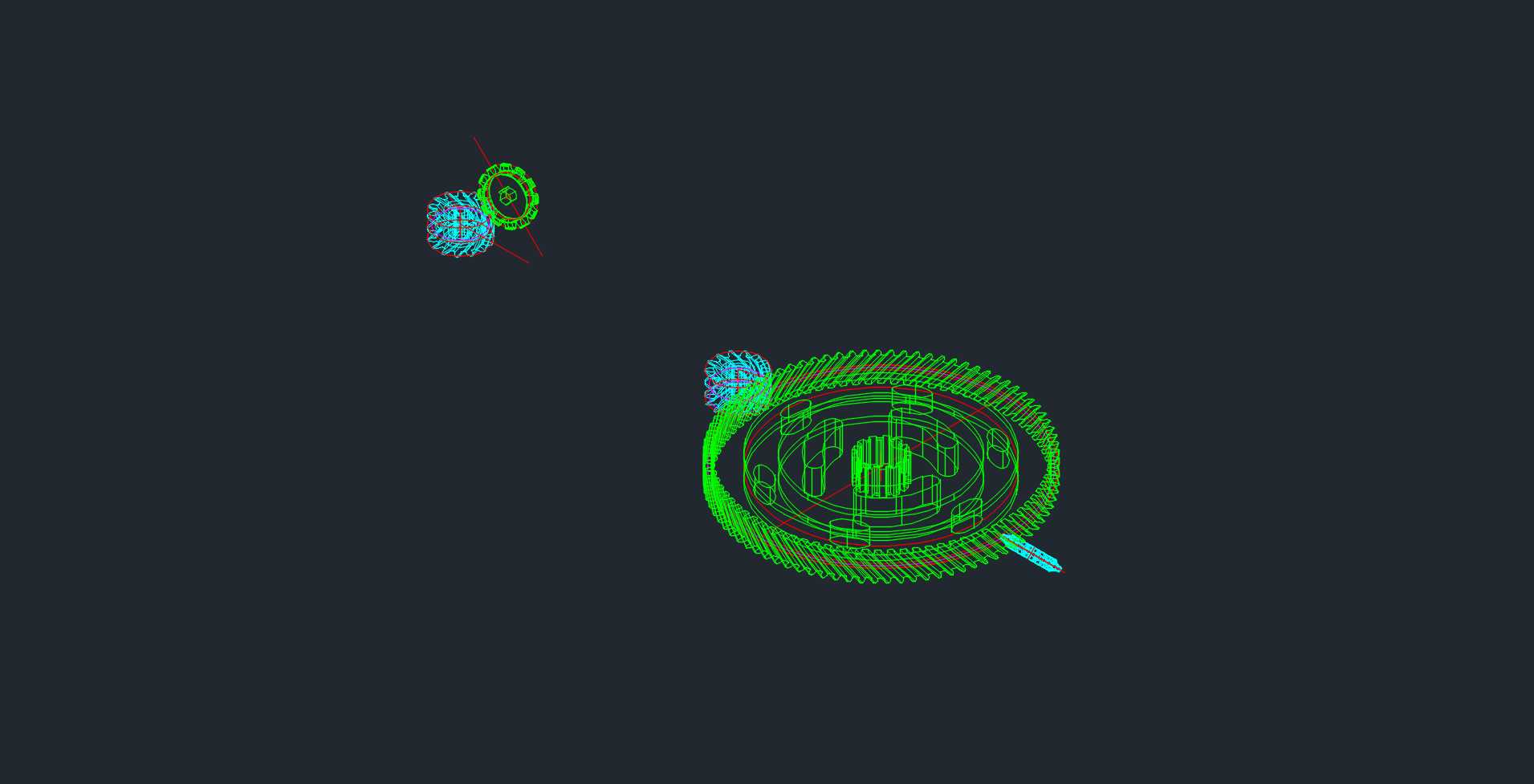

做三维建模的时候特意把齿面的啮合接触区域做了细节还原，能够直观看到不同齿轮啮合时的接触线位置，方便后续做有限元受力分析的时候快速定位应力集中区域。齿根部分做了0.2mm的圆角过渡，避免热处理的时候齿根位置产生应力集中裂纹，实际加工的时候这个圆角参数也能直接导入滚齿机的加工参数里，不需要二次调整。齿轮的端面做了0.5mm的凹台设计，既可以减轻齿轮自身重量，降低转动惯量，减少电机启动时的瞬时负载，也能在安装的时候给轴用挡圈留出安装空间，避免挡圈突出齿轮端面和其他结构产生干涉。

考虑到实际运转时的润滑需求，大齿轮的端面均匀分布了6个直径3mm的储油孔，装配的时候可以在储油孔里填充润滑脂，运转的时候随着齿轮转动，润滑脂会在离心力的作用下缓慢渗出到齿面，延长单次润滑的维护周期，在没有集中润滑系统的小型设备上，这个设计可以把维护周期从1个月延长到3个月以上，减少设备停机维护的时间。传动组的所有棱角位置都做了0.1mm的倒角处理，避免装配的时候工人被锐边划伤，也能去除加工产生的毛刺，防止毛刺脱落进入齿面造成齿面压伤。

在安装边界的设计上，整套传动组的安装孔位采用对称布局，既可以水平安装也可以垂直安装，不需要额外调整结构，适配不同设备的安装空间需求。齿轮和轴的配合采用过渡配合，键连接采用普通平键，键槽的位置统一设计在齿轮的径向基准位置，加工的时候一次装夹就可以完成齿形和键槽的加工，保证键槽和齿形的位置度公差，避免装配的时候出现齿轮偏摆，导致啮合不均匀产生噪音。实际测试的时候，这套传动组在额定负载下的运转噪音控制在55分贝以内，满足一般生产车间的噪音要求，不需要额外加装隔音防护结构。
