偏心组合式内摆线齿轮传动联轴器结构

在重载传动系统的布局设计里，很多工况都会遇到输入输出轴存在小幅偏心、同时需要紧凑结构传递大扭矩的需求，这类场景下常规的刚性联轴器完全无法适配，弹性联轴器的补偿量又往往达不到偏心距要求，且弹性元件在持续交变载荷下容易出现疲劳失效，维护更换成本较高。偏心组合式内摆线齿轮传动联轴器正是针对这类工况开发的传动部件，它依靠内摆线的啮合特性，在实现两轴扭矩传递的同时，可补偿一定范围内的径向偏心、角向偏差，不需要额外加装弹性补偿元件，整体结构刚性更强，适合在矿山设备、冶金输送线、重型机床进给机构这类长期连续运行、载荷波动较大的场景中使用。

从实际功能层面看，这款联轴器的核心作用是在存在安装偏心或者运行中轴系出现径向窜动的工况下，保持扭矩传递的平稳性，避免因为轴系不同心造成的轴承额外磨损、齿轮断齿、密封件泄漏等连锁故障。和普通的齿式联轴器比，它采用内摆线啮合副，啮合过程中多齿同时接触，单位面积的接触应力更小，相同外径下能传递的扭矩比直齿齿式联轴器高30%左右，而且啮合过程中没有轴向附加力，不需要在轴系设计时额外考虑轴向力的承载结构，能简化两端支撑轴承的选型与布置。

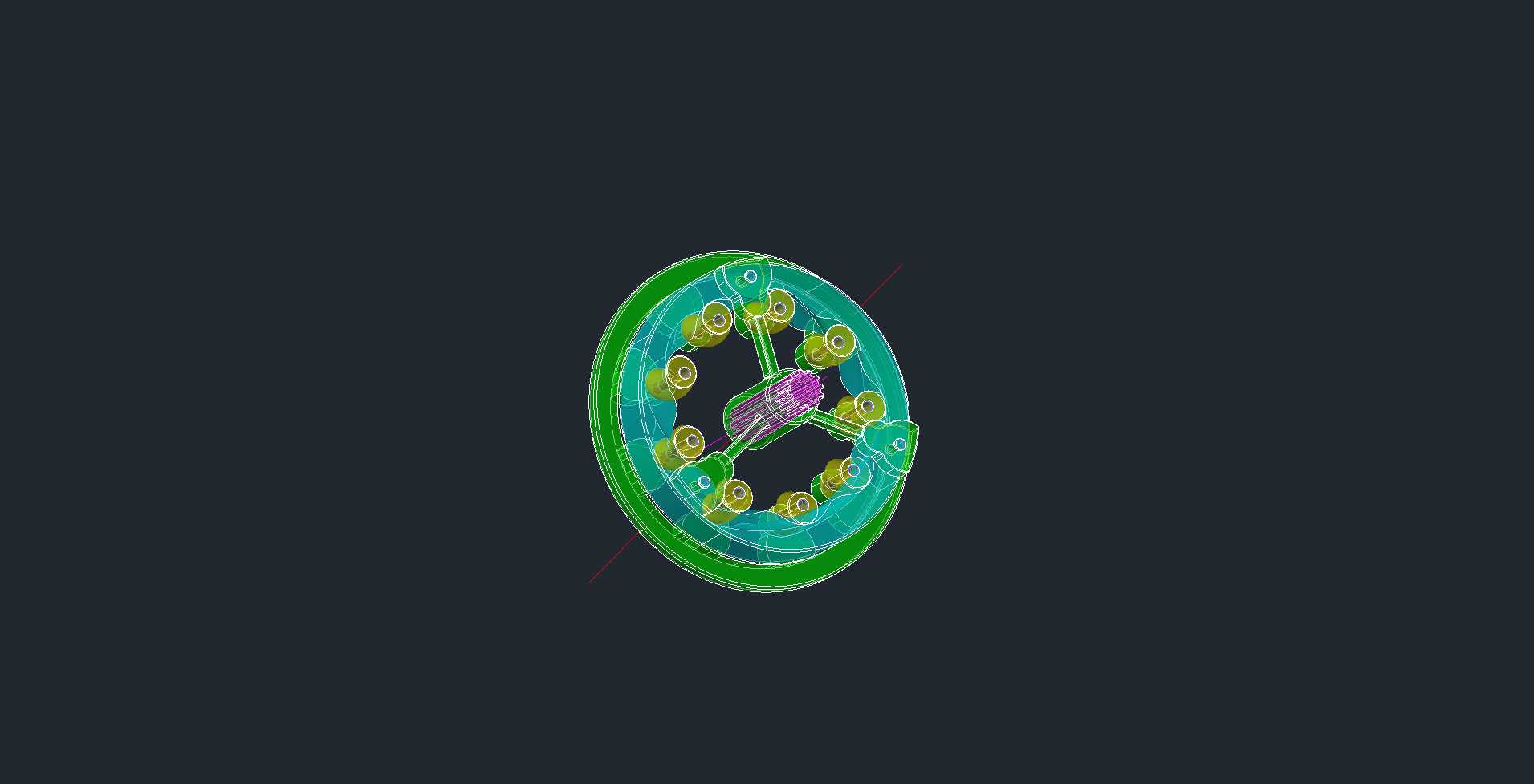

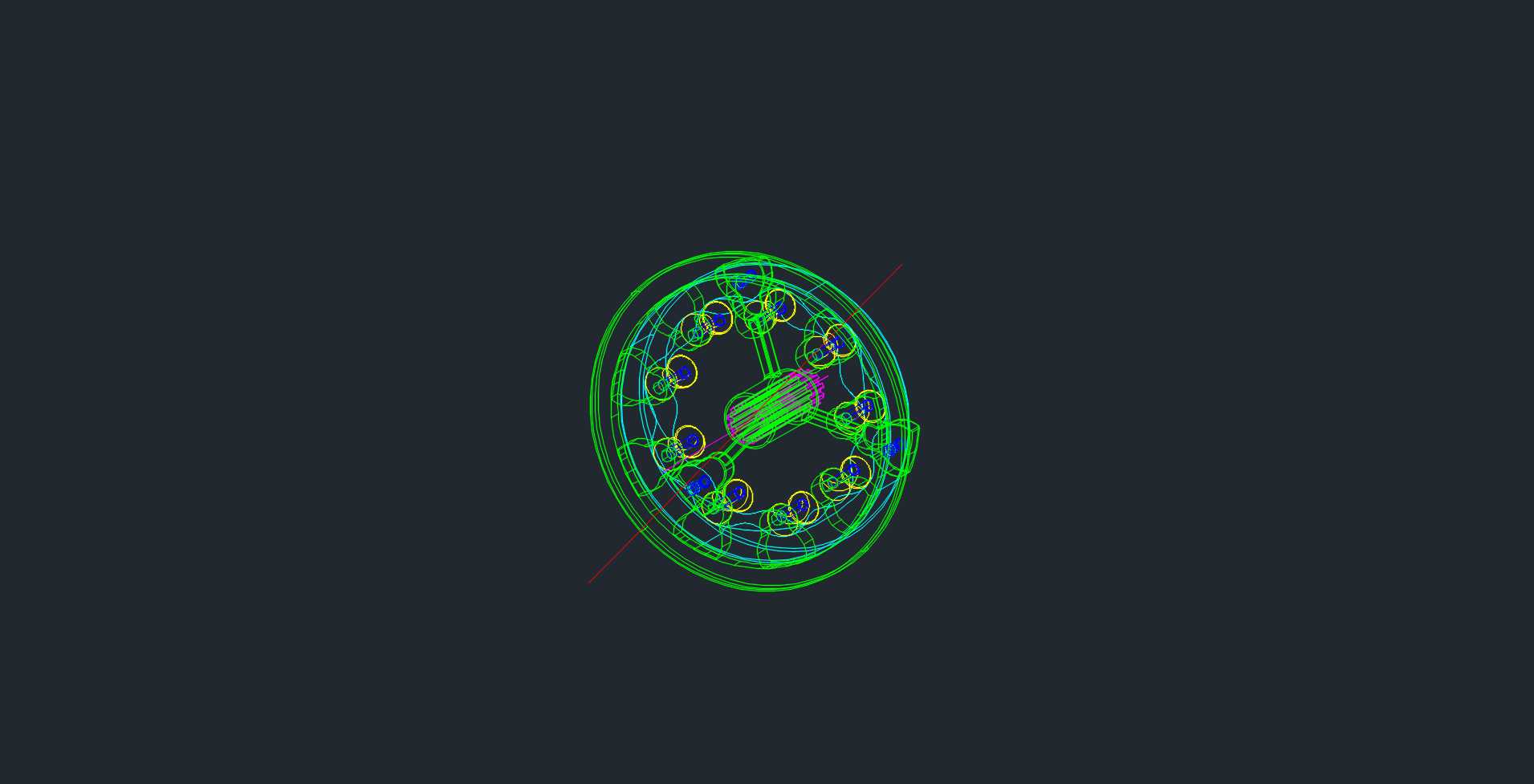

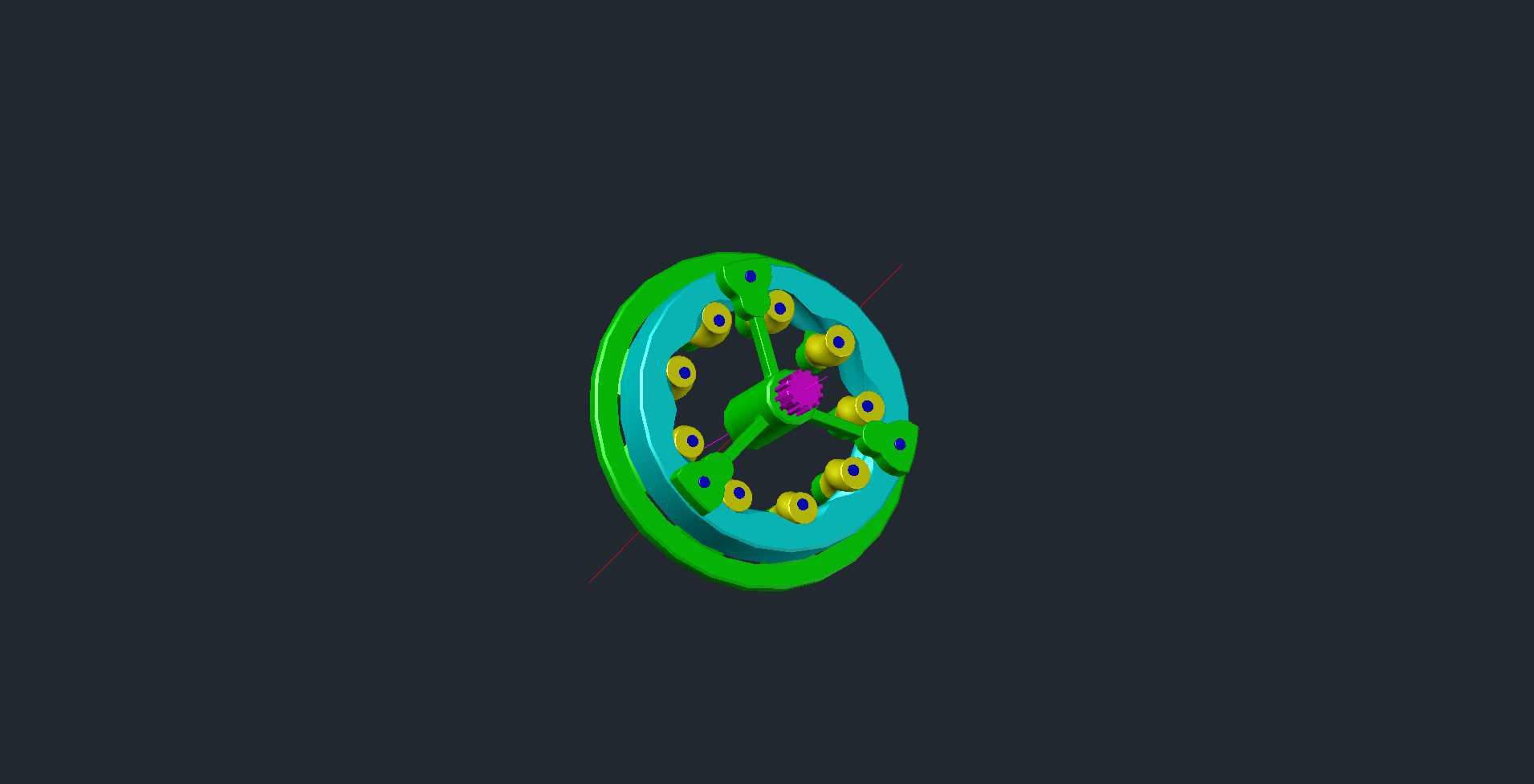

设计这款结构的时候，首先要确定的是允许的最大偏心距参数，偏心距的大小直接决定了摆线齿廓的生成参数，偏心距过大会造成啮合过程中齿面滑动率上升，磨损加快，偏心距过小则补偿能力不足，达不到工况要求。齿廓生成采用的是内摆线等距曲线，需要严格计算滚圆半径和基圆半径的比值，保证啮合过程中齿面是连续共轭接触，没有传动死点，同时要控制齿顶厚不能过小，避免热处理后齿顶出现崩裂的问题。整体结构采用组合式设计，输入端的偏心套、中间的摆线轮架、输出端的内齿圈都采用分体式加工再装配的结构，既降低了整体加工难度，也方便后期磨损后单独更换易损零件，不需要整体报废联轴器。

安装边界方面，这款联轴器的轴向尺寸比同扭矩规格的鼓形齿联轴器缩短约20%，适合安装空间轴向受限的设备布局，径向尺寸和普通弹性柱销联轴器相当，不需要额外扩大设备的安装孔位。安装时不需要严格保证两轴的绝对对中，允许的径向偏心量可达4mm，角向偏差允许1.5度，能大幅降低现场安装的对中难度，缩短设备装配和检修的时间。输入端和输出端都采用标准的轴孔配合，可根据不同的轴径加工对应的键槽，适配不同规格的电机、减速器输出轴连接需求。

在结构细节上，摆线轮和架体之间的销轴采用带衬套的转动副结构，衬套选用耐磨铜合金材质，表面开有储油槽，运行时可存储润滑脂，降低销轴和摆线轮之间的磨损，延长整体使用寿命。内齿圈和输出端采用过盈配合加骑缝销的固定方式，避免大扭矩传递时出现齿圈和输出法兰相对转动的问题。整体装配完成后需要做动平衡校验，平衡等级达到G6.3级，可适配转速不超过1500rpm的传动场景，不会因为偏心结构造成运行时的额外振动。

实际选型使用时，需要根据传递的额定扭矩、轴系的最大偏心量、工作转速三个核心参数匹配对应的规格，不能单纯按照轴径选择，避免出现扭矩不足或者补偿量不匹配的问题。日常维护只需要定期补充润滑脂，检查连接螺栓的预紧力即可，不需要频繁拆解更换零件，相比带弹性元件的联轴器，维护周期可延长两倍以上，适合在不方便频繁停机维护的连续生产线上使用。
