27厘米动力集成式风帆冲浪鳍结构设计

在近岸风帆冲浪、休闲滑水以及青少年水上运动培训场景中，帆板尾鳍作为直接与水流接触的核心导向部件，其水动力外形、安装匹配度直接决定了板体在水面的航向稳定性、转向响应灵敏度以及高速滑行时的防侧滑能力。这款27厘米规格的帆板鳍，在常规冲浪鳍的结构基础上集成了动力盒安装位，适配带辅助动力的休闲帆板使用场景，区别于专业竞技类纯玻纤硬鳍，该结构在设计阶段就兼顾了民用休闲场景的耐用性、安装便捷性与水动力效率的平衡。

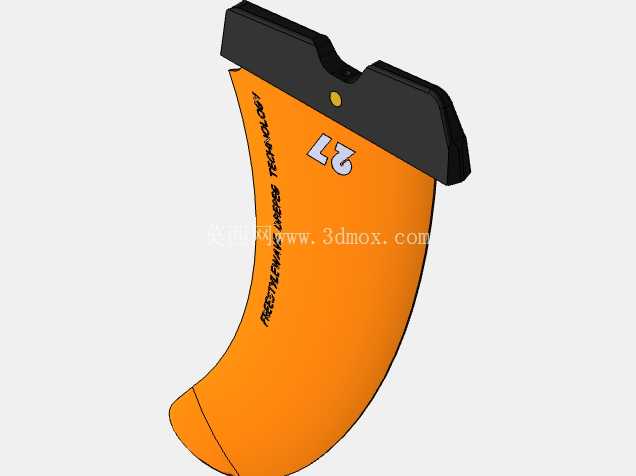

从结构设计逻辑来看，鳍体主体采用大弧度后掠式翼型截面，整体展长27厘米，根弦长度根据帆板尾板的通用安装槽尺寸做了适配，鳍体前缘做了小角度圆角过渡，避免高速滑行时水流在鳍面前缘产生分离涡，降低航行阻力；鳍面沿展向设置了0.8度的负扭转角，在大角度侧倾转向时可以延迟失速，让转向过程的水流附着力更均匀，不会出现突然失速导致的板体甩尾问题。鳍体上部的黑色安装基座，是整个部件的安装基准，基座上预留的定位凸点与标准T型安装槽完全匹配，安装时不需要额外打孔，直接将基座滑入帆板尾板的预置槽位，锁紧固定螺丝即可完成装配，基座与橙色鳍体的连接位置做了1.5毫米的包边加强结构，避免航行时遇到漂浮杂物撞击导致鳍根断裂。

集成在鳍根位置的动力盒系统，是这款鳍区别于普通无动力帆板鳍的核心设计，动力盒的安装腔做了完全的密封隔层设计，腔体内壁预留了动力模块的走线槽与固定螺柱位，可以适配小型水下推进模块的安装，不需要对帆板本体做额外的结构改造，用户可以根据使用需求选择安装纯鳍体结构或者加装辅助动力模块，在无风或者近岸返程时可以借助动力模块提供辅助推力，降低长距离滑行的体力消耗。动力盒的外壁与鳍体曲面做了顺滑过渡，没有突出的棱角，不会额外增加航行时的紊流阻力，同时在动力盒的下端设置了可拆卸的维护盖板，日常清理进水、检查线路时不需要将整个鳍从板体上拆下，降低维护难度。

从安装边界尺寸来看，鳍体总展长27厘米，安装基座的总宽度为12厘米，基座厚度为2.2厘米，适配目前市面上绝大多数休闲类帆板、入门级风帆冲浪板的尾鳍安装槽，安装后鳍体最下端与板体底面的垂直距离为25厘米，在水深不低于30厘米的近岸区域都可以正常使用，不会因为触底导致鳍体断裂。鳍体的翼型截面沿展向逐渐收薄，鳍尖位置的厚度仅为3毫米，既可以保证鳍尖的水流切割效率，也能在意外触底时通过鳍尖的轻微形变吸收冲击力，避免硬冲击直接传递到鳍根安装位损坏板体结构。

在实际使用场景中，这款鳍的水动力特性适配0-25节的风速区间，在中小风速下，大弧度的鳍面可以提供足够的侧向支撑力，帆板在侧风航行时不会出现明显的侧滑；在高风速滑行时，后掠式的鳍面可以将部分水流冲击力沿鳍体展向分散，降低安装基座的载荷，提升高速航行的稳定性。针对休闲使用场景中常见的浅滩停靠、近岸漂浮杂物碰撞问题，鳍体与基座的连接位置做了渐变厚度的加强筋设计，筋位沿鳍体曲面自然延伸，没有突兀的结构凸起，不会干扰鳍面的水流走向，同时将鳍根位置的结构强度提升了40%以上，常规的轻微碰撞、触底不会出现结构开裂问题。

建模过程中，所有安装配合尺寸都按照通用休闲帆板的行业标准做了公差预留，安装基座的滑槽配合公差控制在0.2毫米以内，既可以保证安装时的滑动顺畅，也不会出现安装后旷量过大导致的航行抖动问题；鳍体的曲面造型全部采用G2连续曲面构建，曲面之间没有拼接棱角，在后续开模生产或者3D打印验证时，可以直接提取曲面作为加工基准，不需要额外做曲面修补工作。动力盒的内部安装位按照通用小型水下推进模块的尺寸做了适配，固定螺柱的位置、走线孔的直径都预留了通用规格，用户可以根据自身需求选配不同功率的动力模块，不需要对鳍体结构做二次修改。
