汽车冲压模具用弯管式句柄结构设计

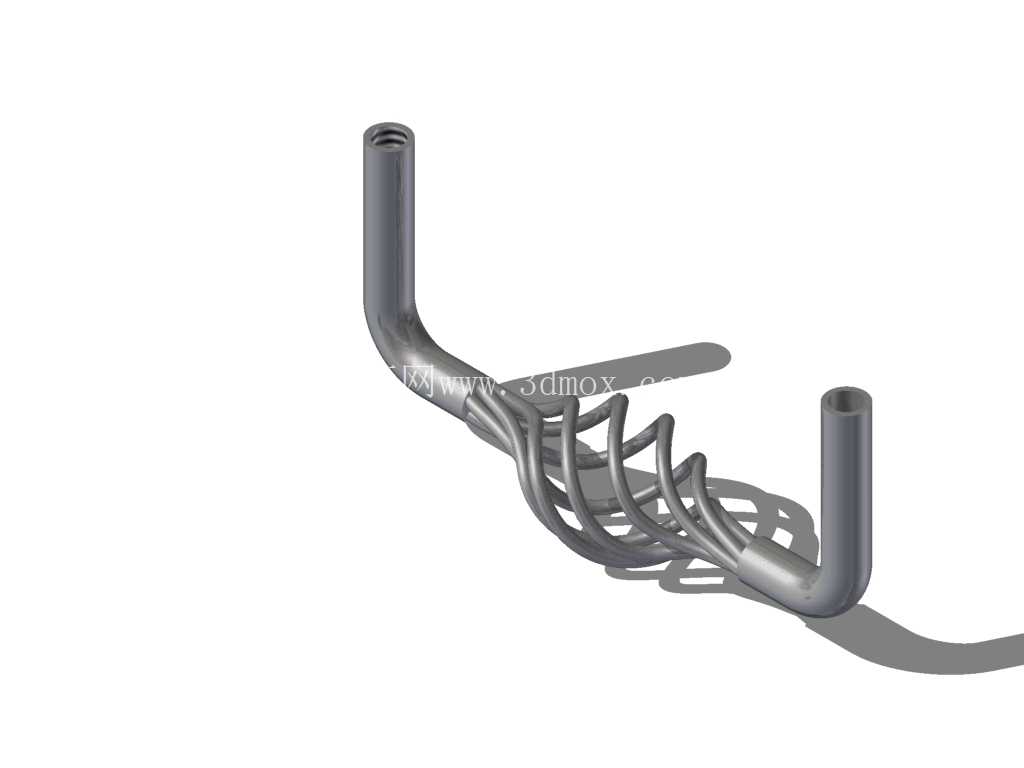

在汽车冲压生产线的模具工位上，这类弯管式句柄常作为人工辅助操作的受力构件使用，区别于常规直柄操作件，它的弯折形态完全适配冲压模架侧边的操作空间，当操作人员需要完成模腔清理、镶件微调、工位换型前的预定位动作时，不需要将手臂伸入模架危险区域，握持句柄外露段即可带动对应机构完成小行程位移，从根源上降低冲压作业的操作风险。从结构功能来看，句柄两端的直管段是核心安装基准，端部预留的内螺纹孔可直接与模具上的滑动拨块、定位锁销做刚性连接，不需要额外加装转接接头，安装时只要保证两端管段的同轴度公差控制在0.1mm以内，就能避免操作过程中出现卡滞、晃量问题。中间的螺旋缠绕式加强筋是整个构件的设计亮点，不同于普通圆管弯制的手柄，这部分螺旋结构一方面提升了握持段的摩擦力，操作人员戴防滑劳保手套操作时不会出现打滑脱手的情况，另一方面螺旋筋相当于在弯管的应力集中区做了连续的加强支撑，当句柄承受150N以内的侧向扳动力时，弯折处不会出现塑性变形，长期反复使用也不会产生金属疲劳裂纹。设计过程中最先确定的是两端安装段的中心距，这个尺寸完全匹配对应冲压模具上安装位的孔距，不能随意改动，否则会出现装不上的问题；弯折角度则是根据模架外侧的安全操作距离倒推得出，保证手柄安装完成后，握持段距离模架运动部件的安全间隙不小于30mm，避免模具合模时误碰手柄引发机构误动作。中间螺旋段的螺距和圈数经过反复调整，螺距太大则握持防滑效果不足，螺距太小则会增加弯制加工的难度，最终确定的螺距尺寸刚好能让戴手套的手指自然卡入螺旋间隙，握持发力时的受力点均匀分布在整个手掌，长时间操作也不会产生局部压痕。从加工可行性角度看，整个句柄采用一体弯制成型工艺，主体管材选用冷拔无缝钢管，先完成两端直管段的车削和内螺纹加工，再通过数控弯管机完成大角度弯折，最后在弯折段通过绕制工艺成型螺旋加强结构，全程不需要焊接工序，避免了焊接变形带来的尺寸误差，也消除了焊缝处的应力断裂风险。安装边界方面，句柄装配完成后，除了两端与模具机构连接的部分，其余结构都突出于模架侧表面，突出高度控制在80mm，既不会因为突出过多被过往的料架、转运小车刮碰，也不会因为突出过短导致操作人员握持不便。在实际冲压生产场景中，这类手柄的使用频率很高，每完成一个批次的冲压件生产，操作人员都需要扳动手柄完成废料滑槽的清理或者定位挡块的切换，所以结构的可靠性直接影响生产节拍的稳定性，设计时特意将弯管的壁厚做了差异化处理，两端安装段壁厚稍大，保证螺纹连接的强度，中间握持段壁厚适当减小，在保证结构强度的前提下降低整体重量，扳动操作时更轻便。不同于标准件市场采购的通用手柄，这款定制化的句柄完全适配特定汽车冲压模具的操作需求，不需要对模架做额外的打孔、焊接改造，直接替换原有损坏的手柄即可完成装配，互换性较强。螺旋结构的设计还附带了一定的缓冲性能，当扳动过程中出现瞬间冲击力时，螺旋段能产生微小的弹性形变吸收部分冲击，避免刚性冲击力直接传递到模具内部的精密部件上，对模具内部的镶件、弹簧起到一定的保护作用。从三维建模的角度来看，构建这个模型时需要重点处理弯管处的曲率连续性，保证弯折处的管壁厚度均匀，不能出现弯折内侧管壁起皱、外侧管壁拉薄的建模缺陷，螺旋加强筋与主管的连接部分要做自然的过渡处理，避免出现尖锐的连接棱边，否则实际加工时会在连接处产生应力集中。整个构件没有多余的装饰性结构，所有形态设计都服务于实际操作需求，没有为了外观好看增加不必要的曲面结构，完全符合工业构件的设计逻辑，每一处弯折、每一段螺旋的尺寸都对应实际使用中的功能要求，不存在冗余设计。
