内偏心摆线齿轮传动结构设计

　　从结构设计逻辑来看，这套内偏心摆线传动结构采用了内齿圈与偏心摆线轮配合的布局，外侧的环形内齿圈作为固定端或输出端的承载基体，内侧的摆线轮通过偏心轴驱动，在转动过程中实现齿廓的连续啮合，同时配套的十字滑块或销轴式输出结构将摆线轮的行星转动转化为同轴的定轴转动输出，避免了偏心运动带来的输出端振动。设计过程中需要重点控制偏心距与摆线齿廓的参数匹配，偏心距的大小直接决定了传动的啮合间隙与承载能力，偏心距过大会导致齿廓啮合过程中出现滑动摩擦加剧的问题，过小则会降低传动比的可调范围，同时需要保证摆线轮上的安装孔位与输出销轴的配合公差，避免间隙过大导致的传动回差超标。在精密传动场景中，内偏心摆线齿轮结构的应用覆盖了从工业机器人关节、精密机床进给机构到小型自动化设备动力传输的多个领域，这类传动结构凭借紧凑的体积、高传动比下的平稳输出特性，在对安装空间有严格限制、同时要求传动精度的工况下具备不可替代的优势。不同于常规渐开线齿轮的啮合逻辑，内偏心摆线传动依靠摆线齿廓的多齿同时啮合特性，可在相同外形尺寸下实现更大的单级传动比，同时啮合重叠系数远高于普通齿轮传动，运行过程中冲击载荷更小，传动噪音更低，适合对传动平稳性要求较高的场合。

　　从安装边界来看，这套传动结构的整体外形为圆盘式布局，轴向尺寸紧凑，径向尺寸与同功率等级的普通齿轮减速器相比可缩小30%左右，安装时可直接通过外侧内齿圈上的预留安装孔与设备基体连接，输入端可直接与驱动电机的输出轴配合，输出端通过中心的连接结构与负载端对接，不需要额外加装复杂的连接法兰，适配小型化设备的集成安装需求。在实际工况应用中，这类内偏心摆线传动结构可用于小型输送设备的动力减速单元、自动化生产线的分度转台驱动、精密检测设备的进给传动等场景，相比普通圆柱齿轮传动，其多齿啮合的特性可承受更高的瞬时冲击载荷，在频繁正反转的工况下齿面磨损更均匀，使用寿命更长。

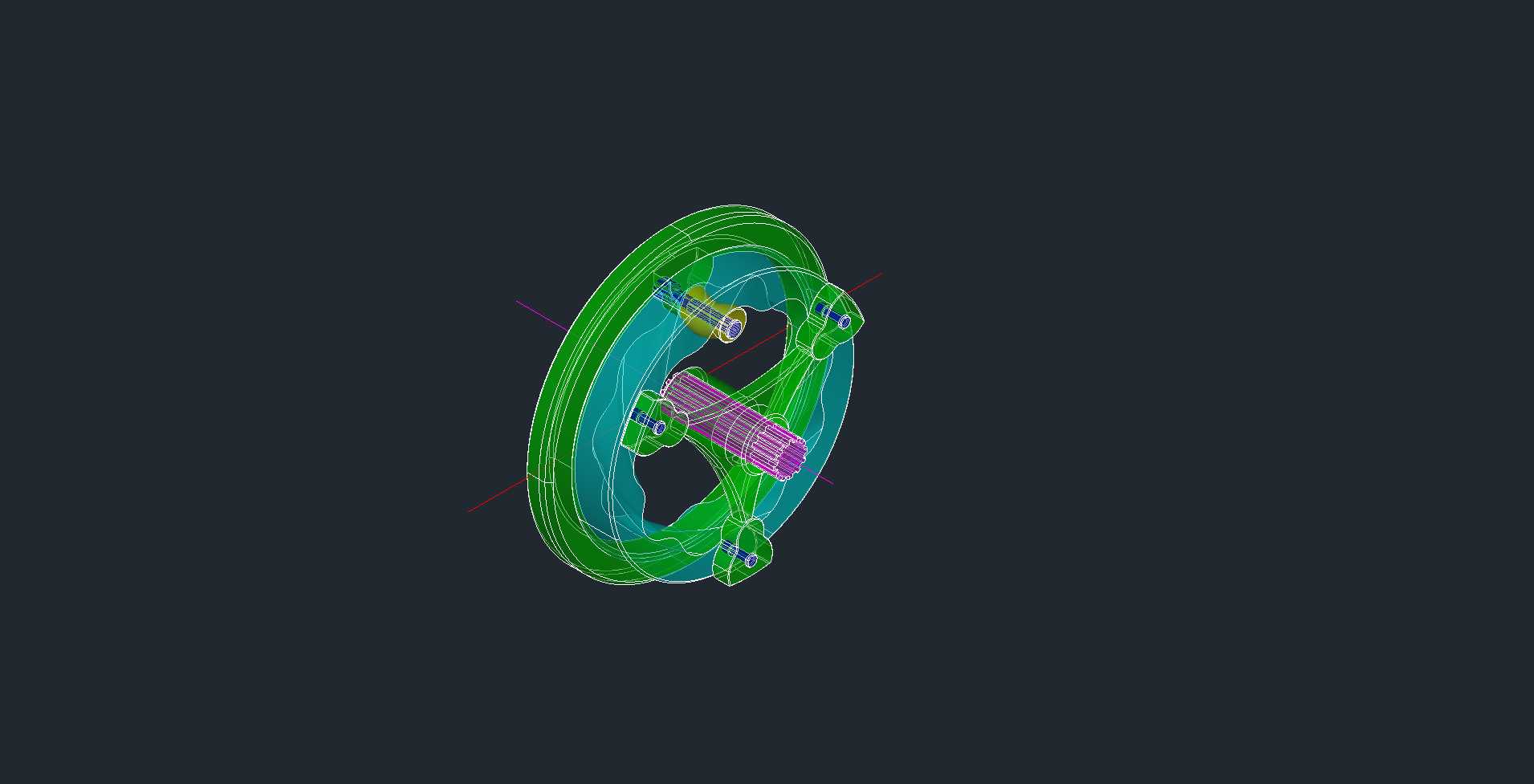

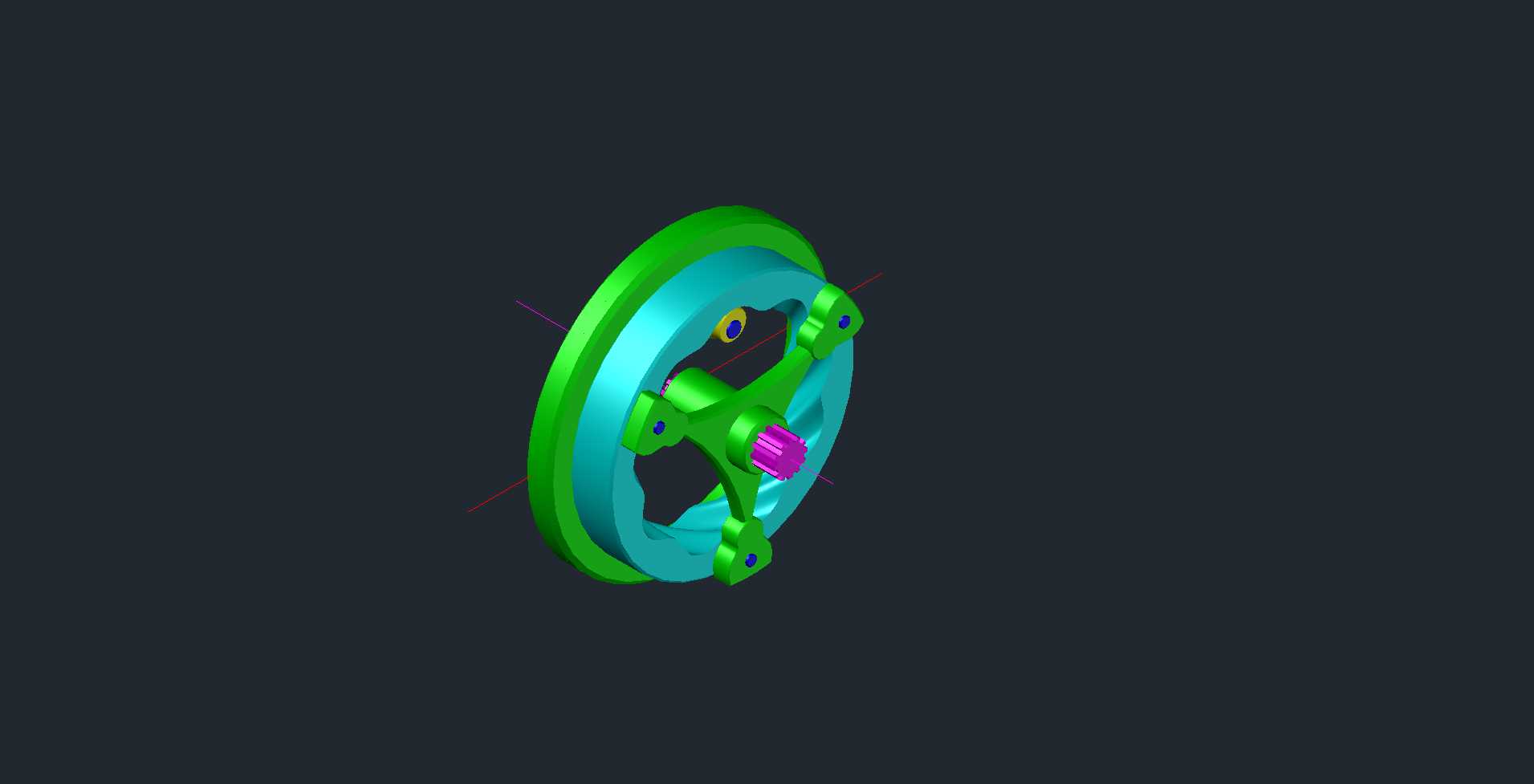

　　设计过程中对齿廓的修形处理是保证传动性能的关键，需要根据实际工况的载荷特性对摆线齿顶和齿根位置进行微量修形，补偿加工与装配过程中带来的误差，避免装配后出现卡滞或啮合间隙过大的问题，同时偏心轴上的轴承选型需要考虑偏心运动带来的交变载荷，选用承载能力更高的滚子轴承来支撑偏心段，保证高速运转下的支撑稳定性。结构上的三个均匀分布的连接臂结构用于摆线轮与输出机构的连接，均匀分布的布局可保证运转过程中离心力的平衡，减少高速运转时的振动，中心位置的紫色锁紧结构用于输入端的轴向定位，可避免运转过程中偏心轴出现轴向窜动，保证啮合位置的稳定性。

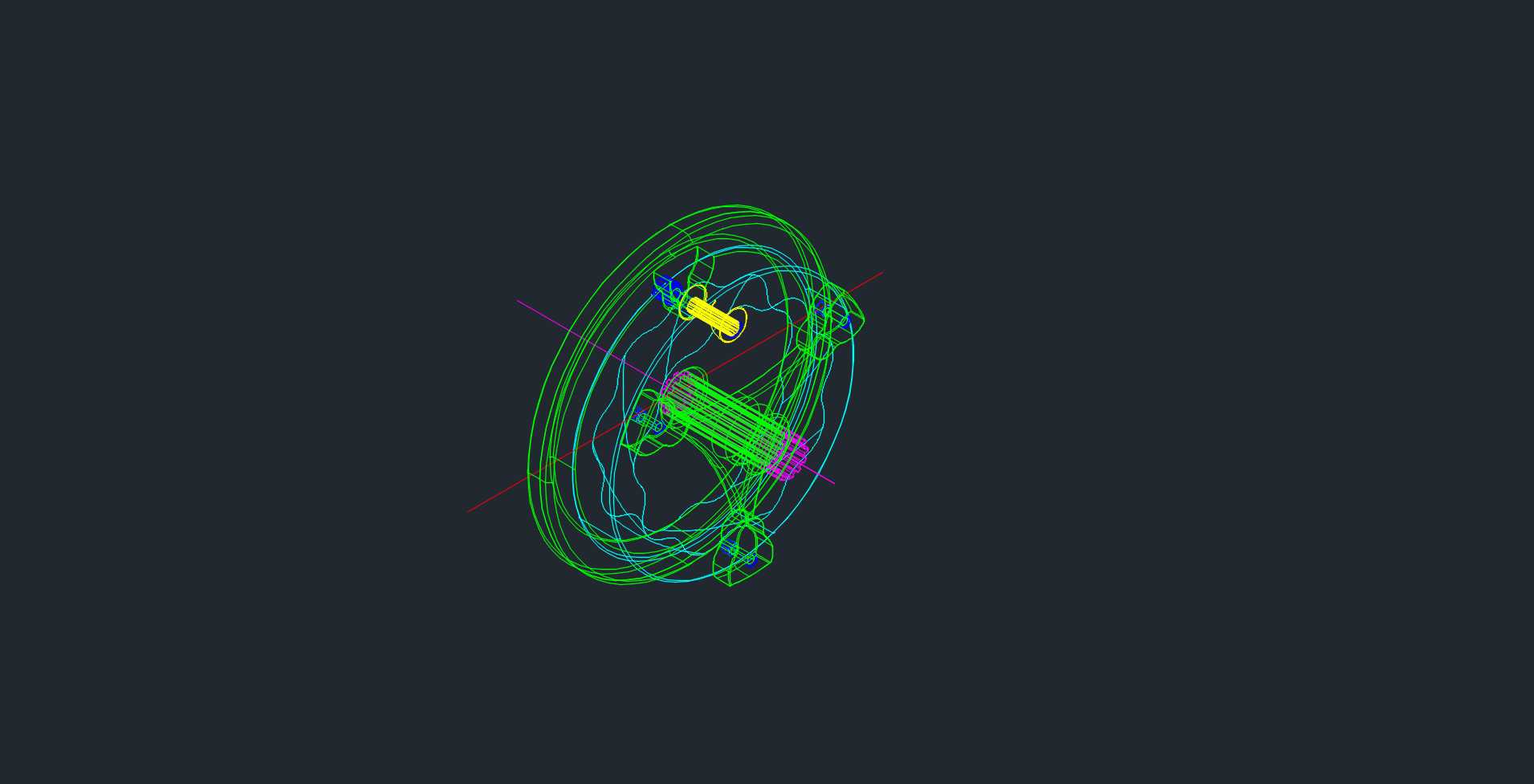

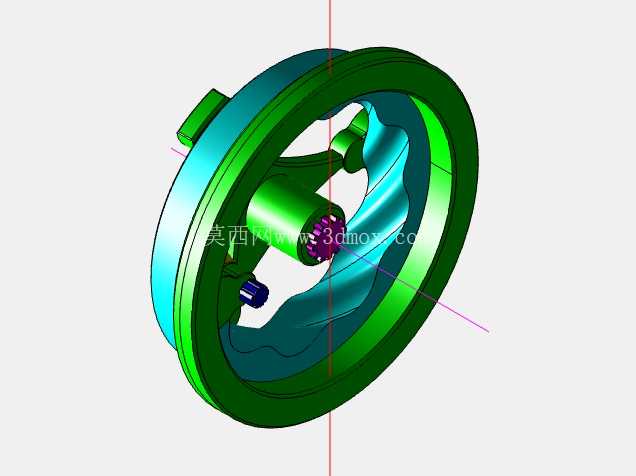

　　外侧的青绿色内齿圈采用一体化的环形结构，齿廓直接加工在环体内侧，不需要额外拼接齿圈零件，整体刚性更好，可承受更大的输出扭矩，齿圈外侧的环形凸台结构用于安装时的轴向定位，可直接嵌入设备安装位的定位槽内，减少装配时的找正工作量。在进行三维建模过程中，需要严格控制摆线齿廓的生成参数，保证齿廓曲线的连续性，避免出现拐点导致啮合过程中出现卡滞，同时对各个配合面的公差进行合理分配，转动配合面选用间隙配合，固定连接面选用过渡配合，保证装配后各个运动部件可灵活转动，无卡滞现象。这类传动结构在实际应用中还可根据需求调整摆线轮的齿数与内齿圈的齿数差，实现不同的传动比输出，齿数差越小，单级传动比越大，适合需要大减速比的紧凑安装场景，齿数差越大，传动效率越高，适合对传动效率要求更高的动力传输场景。
