偏心级联摆线齿轮传动联轴器结构设计

在重载传动系统的动力传递链路里，联轴器作为轴系对接的核心部件，需要同时兼顾扭矩传递效率、安装同轴度补偿能力以及运行抗冲击性能，常规的弹性柱销联轴器、膜片联轴器在大扭矩、低转速且存在一定安装偏心误差的工况下，往往会出现柱销磨损快、膜片疲劳断裂的问题，而摆线结构的传动形式本身具备多齿啮合、承载能力强的特点，将偏心级联的摆线齿轮结构集成到联轴器设计中，能够很好适配矿山输送、重型搅拌、冶金轧机这类存在径向安装偏差、启动冲击载荷大的传动场景。

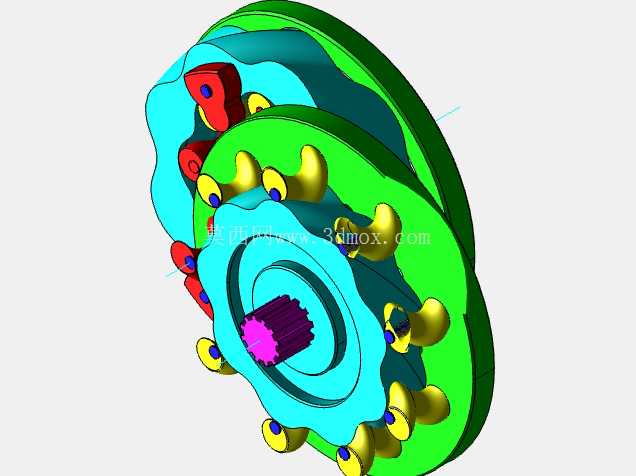

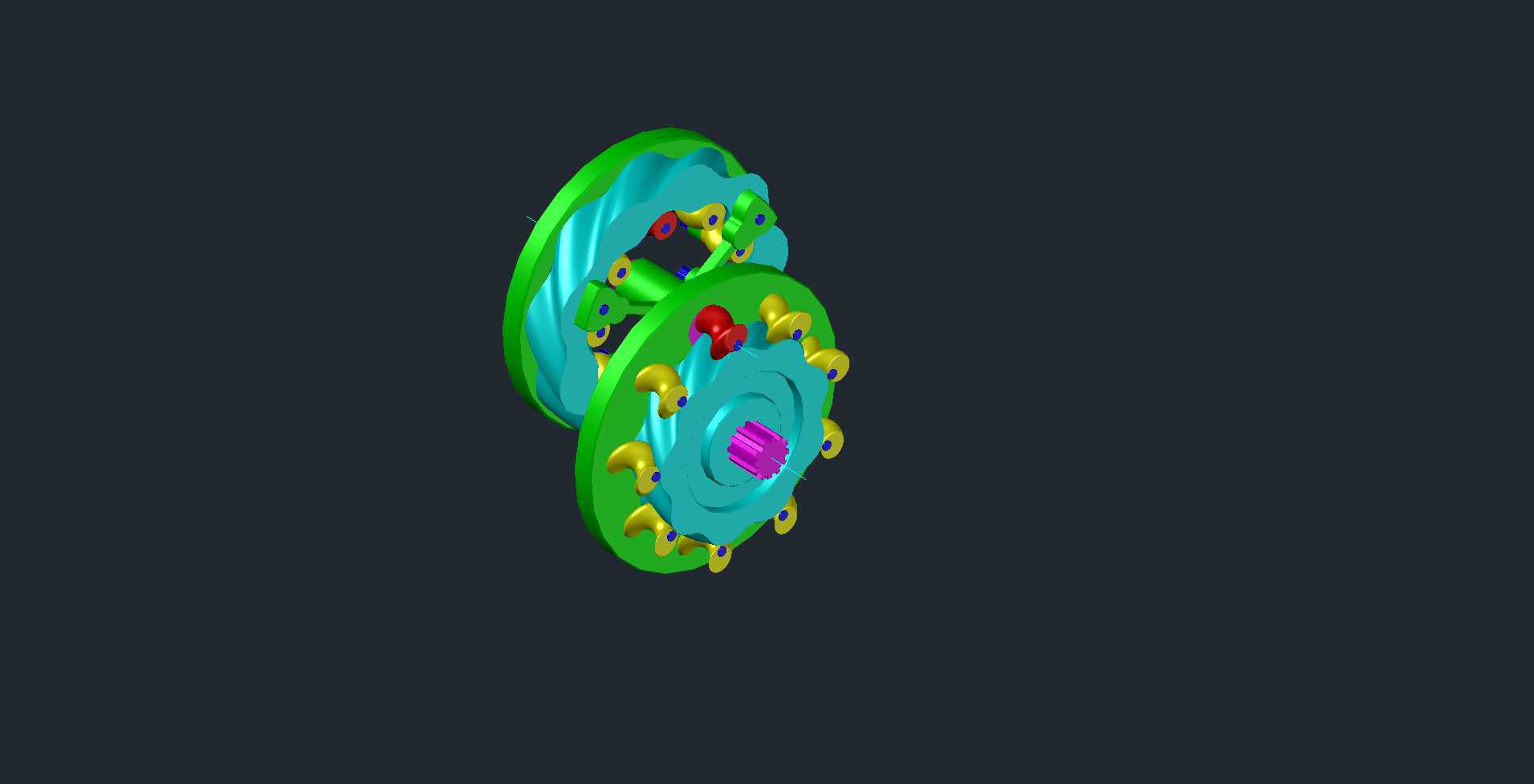

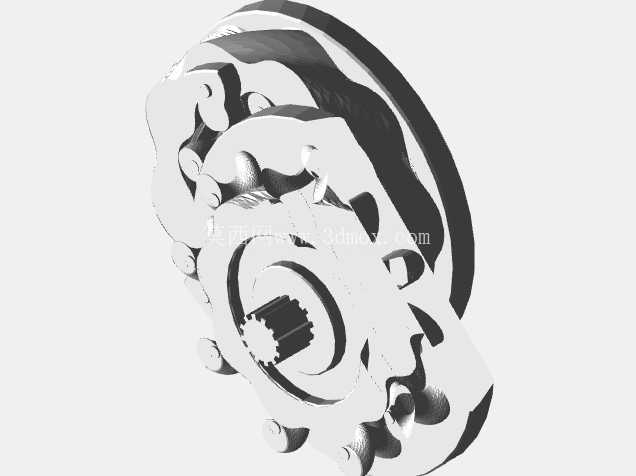

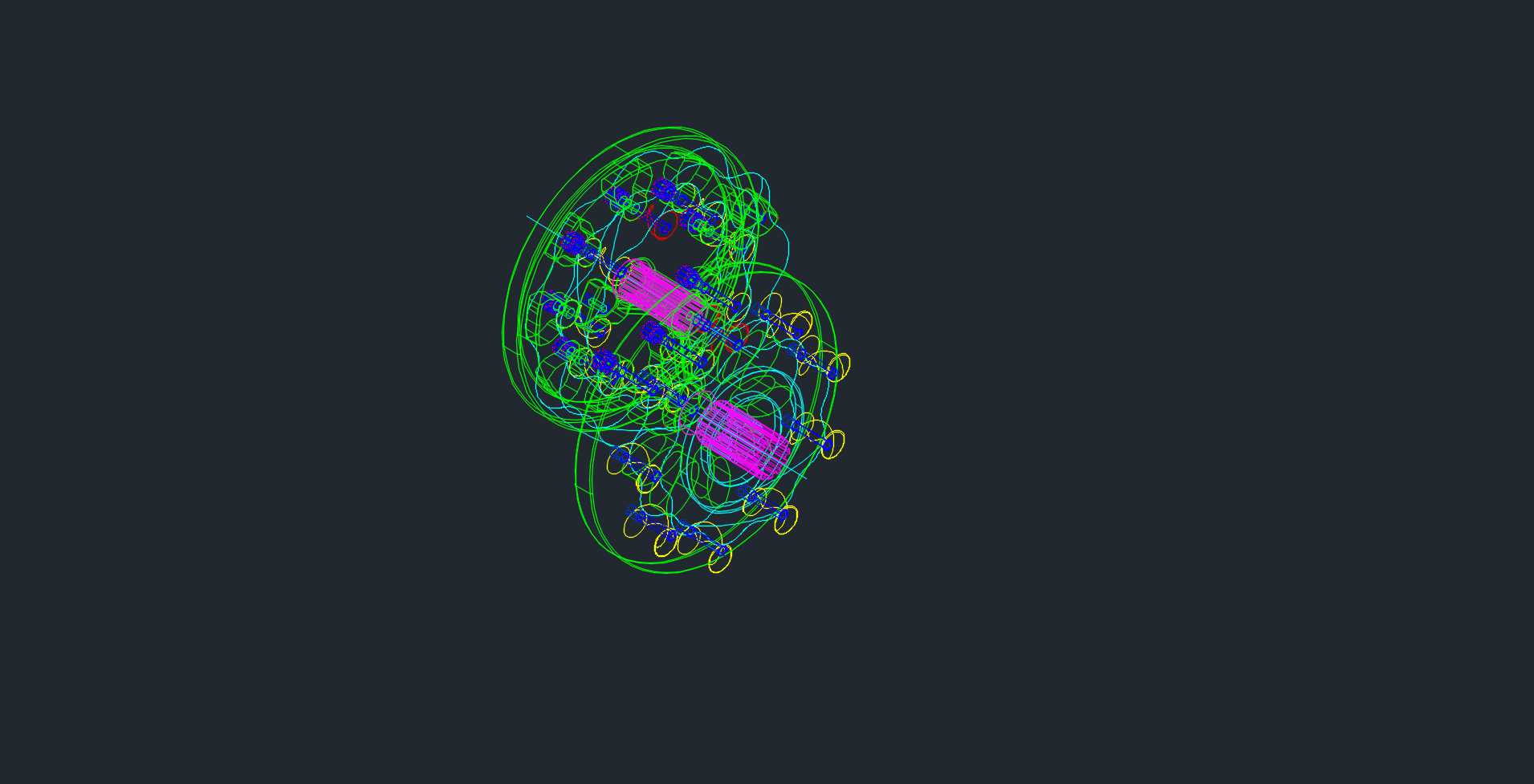

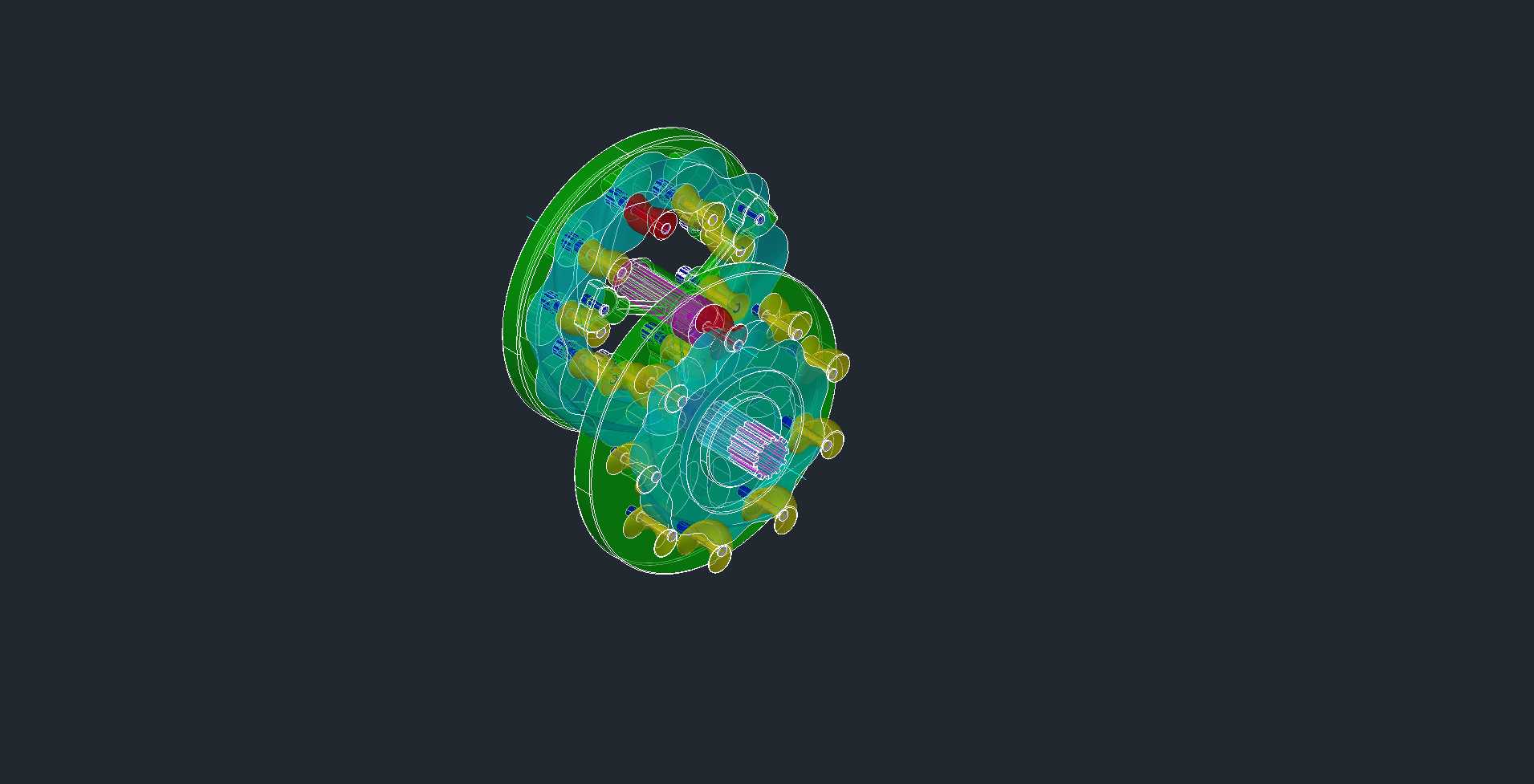

这套偏心级联摆线齿轮传动联轴器，核心的传动逻辑是通过两组偏心布置的摆线齿盘形成级联传动副，输入端的法兰盘通过偏心轴套带动第一组摆线齿盘做偏心回转运动，摆线齿盘的外齿与端盖上的针销齿槽啮合，在偏心回转的过程中完成扭矩的第一次传递，同时第一组摆线齿盘的输出端通过十字滑块结构带动第二组偏心摆线齿盘，两组摆线副的偏心方向呈180度对称布置，能够抵消单组偏心结构运转时产生的径向惯性力，大幅降低联轴器高速运转时的振动幅值。

从结构设计的细节来看，齿形部分采用的是短幅外摆线等距曲线，齿廓的曲率半径相比渐开线齿轮更大，啮合过程中同时参与接触的齿数能达到总齿数的三分之一以上，单位面积的接触应力远低于普通直齿齿轮传动，在传递同等扭矩的情况下，整体径向尺寸可以缩小20%左右，适合安装空间受限的设备改造场景。端盖上的针销采用可拆卸的硬质合金套结构，长期运行出现磨损后可以单独更换针销套，不需要整体更换端盖或者齿盘，降低后期维护的成本与停机时间。

安装边界方面，输入端法兰采用标准的GB/T 3852凸缘联轴器接口尺寸，螺栓孔分布圆直径、孔径以及轴孔的键槽尺寸都和同规格的凸缘联轴器完全互换，用户在替换原有普通联轴器时不需要改动设备端的轴头或者法兰结构，直接对位安装即可。输出端的轴孔设计了胀紧套连接形式，相比普通平键连接，胀紧套能够传递更大的扭矩，同时不存在键槽的应力集中问题，适合正反转频繁、启动冲击大的工况。联轴器的整体轴向尺寸控制在同扭矩等级弹性联轴器的1.2倍以内，不会额外占用过多的轴系轴向安装空间，外围的护罩采用剖分式结构，日常检查内部齿面润滑情况时不需要拆解两端的轴系连接，拆开护罩的连接螺栓即可观察齿面的磨损状态。

实际应用中，这类摆线结构的联轴器允许的两轴径向安装偏差可以达到0.8mm，角向偏差允许1.5度，远高于普通刚性联轴器的偏差补偿能力，在一些现场安装精度难以保证的长距离轴系传动场景，比如皮带输送机的头尾滚筒与减速机的对接、搅拌设备的搅拌轴与减速电机输出轴的连接，使用这种结构的联轴器可以有效降低因为安装不对中产生的轴承附加载荷，延长两端支撑轴承的使用寿命。齿面的润滑采用锂基脂填充，出厂时预先在齿腔内部填充足量的润滑脂，护罩位置设置有防尘密封圈，能够阻挡外部的粉尘、水汽进入啮合腔，在粉尘较大的矿山、建材生产场景下也能保证长期稳定运行，不需要频繁补充润滑脂。

设计过程中针对偏心级联结构的动平衡问题做了专门的优化，两组摆线齿盘的偏心质量块做了精确的去重处理，整体动平衡精度达到G6.3级，能够适配最高1500rpm的运转转速，不会因为偏心结构的惯性力产生额外的轴系振动。齿盘的材质选用20CrMnTi合金结构钢，经过渗碳淬火处理后齿面硬度达到HRC58-62，芯部保持足够的韧性，能够承受短时的过载冲击，即使出现1.5倍额定扭矩的瞬时冲击载荷，也不会出现断齿的问题。端盖和法兰的材质采用45号钢调质处理，连接螺栓采用12.9级高强度螺栓，保证整体结构的连接强度。
