导向HIRPIN管D5L400-450导向支撑组件

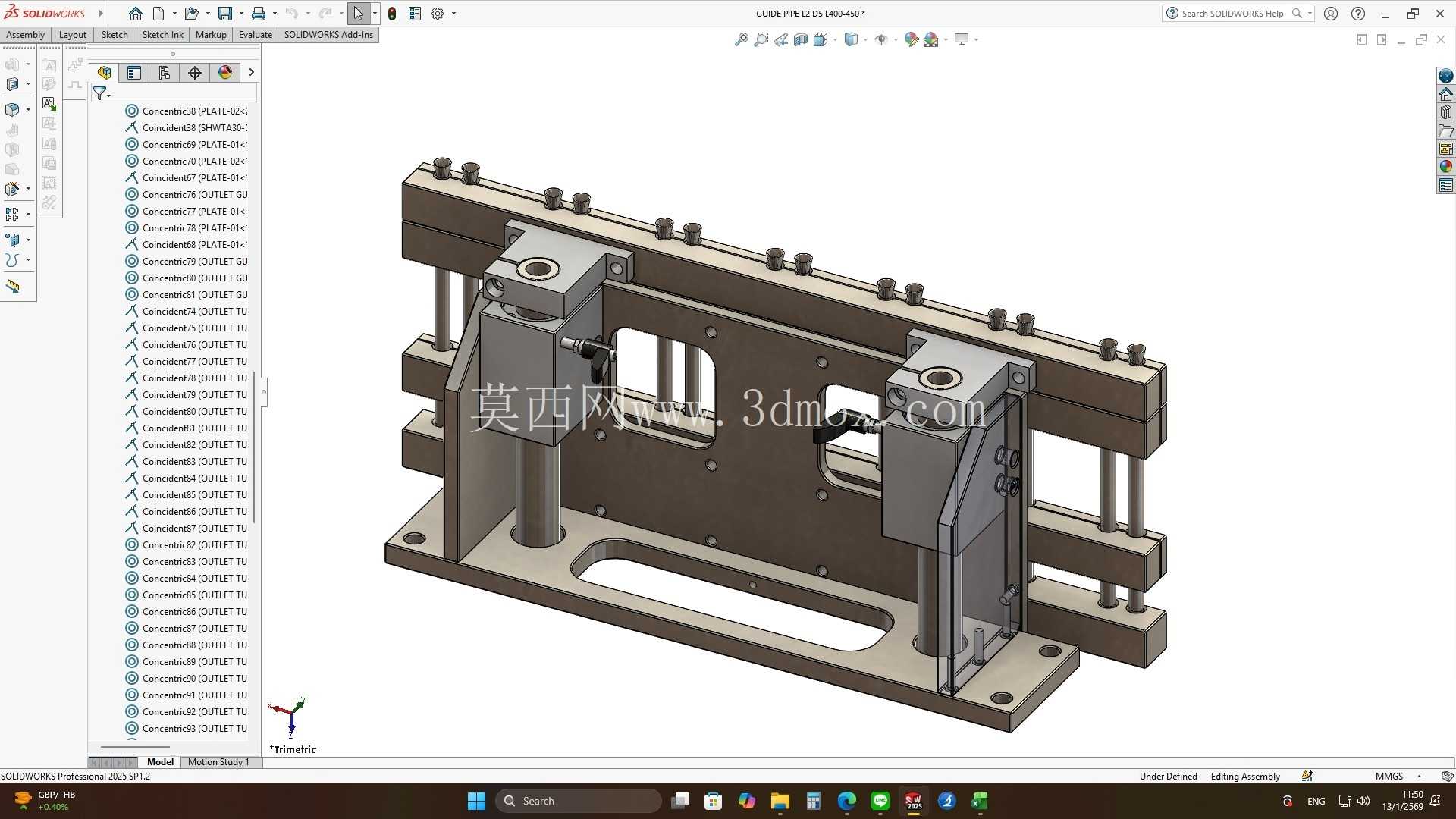

　　该导向支撑组件主要应用于自动化产线的长行程导向工位、工装夹具的精准导向环节以及需要对杆类、管类执行件做径向约束的设备场景中，核心作用是为直径5mm的HIRPIN管提供行程范围400mm至450mm的稳定导向支撑，避免细长杆件在往复运动过程中出现径向挠曲、卡滞、偏磨等问题，保障执行件的运动同轴度与重复定位精度。从结构设计来看，组件采用分体式板式安装基座作为承载主体，基座底部开设长条形腰型安装孔，可适配安装面的孔位公差，在现场安装时能够沿腰型孔长度方向调整组件的固定位置，补偿安装基准的累计误差，降低对安装面的加工精度要求。

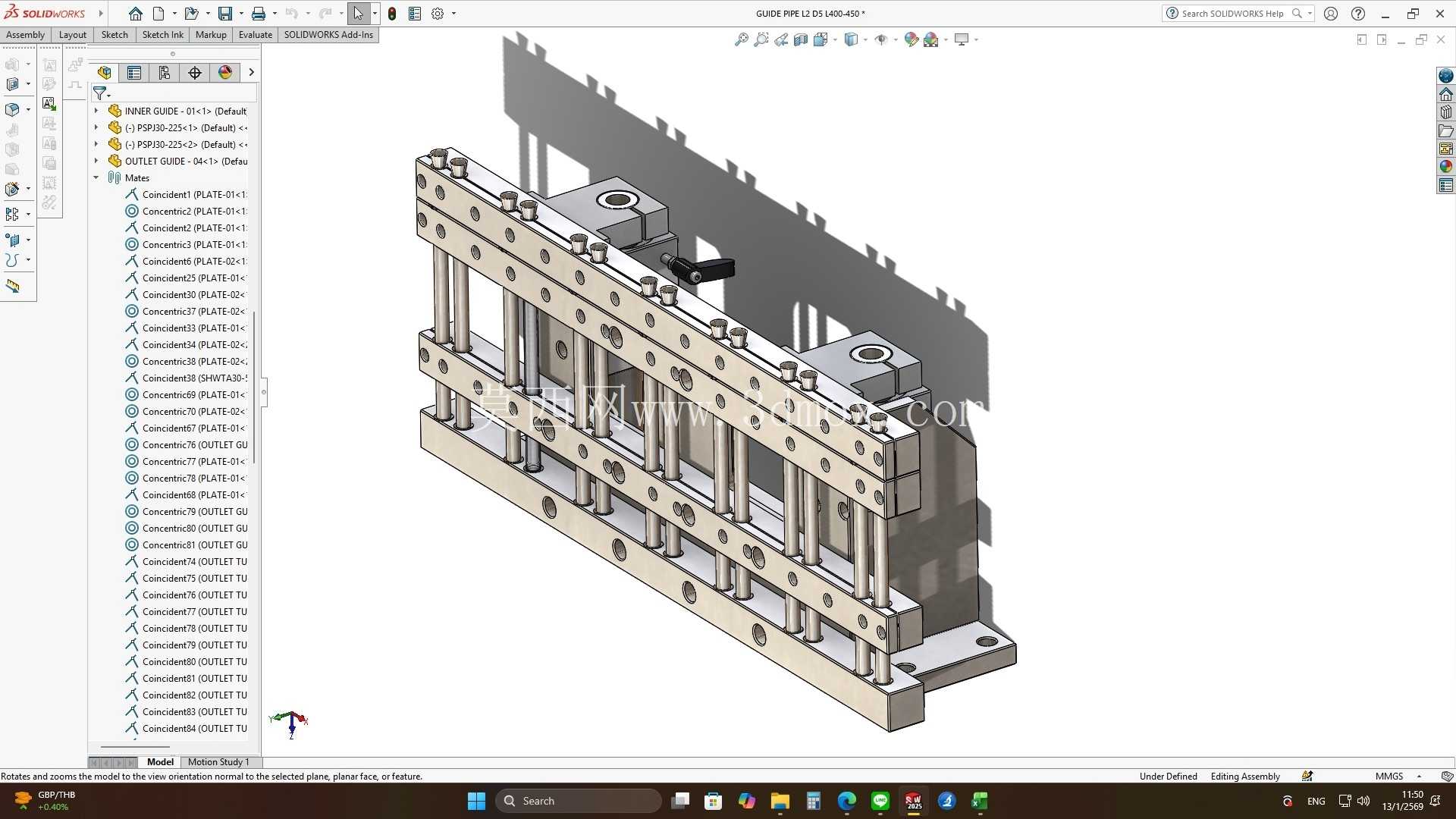

　　基座主体采用立式板架结构，两侧对称布置导向杆安装位，搭配两根平行的圆柱导向轴作为上部滑动座的运动导向基准，两个独立的滑动座分别对应单根HIRPIN管的导向点位，滑动座内部集成了与导向轴配合的滑动衬套以及与HIRPIN管适配的夹持定位结构，可同时对两根平行布置的HIRPIN管做独立导向，也可根据实际工位需求调整两个滑动座的初始间距，适配不同的执行件排布要求。上部的压板结构通过沿基座边缘均匀布置的紧固件与基座主体连接，形成封闭的框架式承载结构，大幅提升整体组件的刚性，避免在大行程导向过程中基座受侧向力出现形变，影响导向精度。

　　滑动座上设置的锁紧调节结构，可在导向行程范围内任意位置锁定滑动座的位置，满足不同工位对导向点位固定的需求，同时滑动座与HIRPIN管配合的内孔做了公差适配，既保证杆件能够顺畅滑动无卡滞，又将径向间隙控制在合理范围内，抑制杆件的径向跳动。从安装边界来看，组件整体为矩形框架结构，底部安装面的孔位间距沿长度方向适配400-450mm行程的安装需求，整体宽度方向的尺寸控制紧凑，可直接集成在现有工装台、自动化设备的安装面板上，不需要额外做较大的结构改动。

　　在设计思路上，该组件优先考虑了细长杆件导向的刚性需求，通过框架式结构替代传统的单臂支撑结构，有效降低了长行程下的结构形变，同时分体式的滑动座设计兼顾了多杆件导向的适配性，腰型安装孔的设计降低了现场安装调试的难度，所有配合面均做了公差匹配，导向轴与基座的配合采用过盈定位加紧固件锁紧的方式，避免长期往复运动后导向轴出现松动移位。在实际应用中，这类导向组件常被用在电子产品组装工位的探针导向、小型冲压设备的顶杆导向、检测设备的测针导向等场景中，能够在高频率往复运动的工况下长期保持稳定的导向精度，减少杆件偏磨导致的零件损耗，降低设备的维护频次。组件的结构拆解难度低，滑动座内的衬套属于易损件，可单独拆卸更换，不需要整体拆解基座结构，大幅缩短了后期维护的停机时间。基座上开设的镂空窗口既减轻了组件整体重量，又方便操作人员观察内部杆件的运动状态，及时排查卡滞、异物侵入等异常问题。
