Finpress铝带开卷送料设备结构

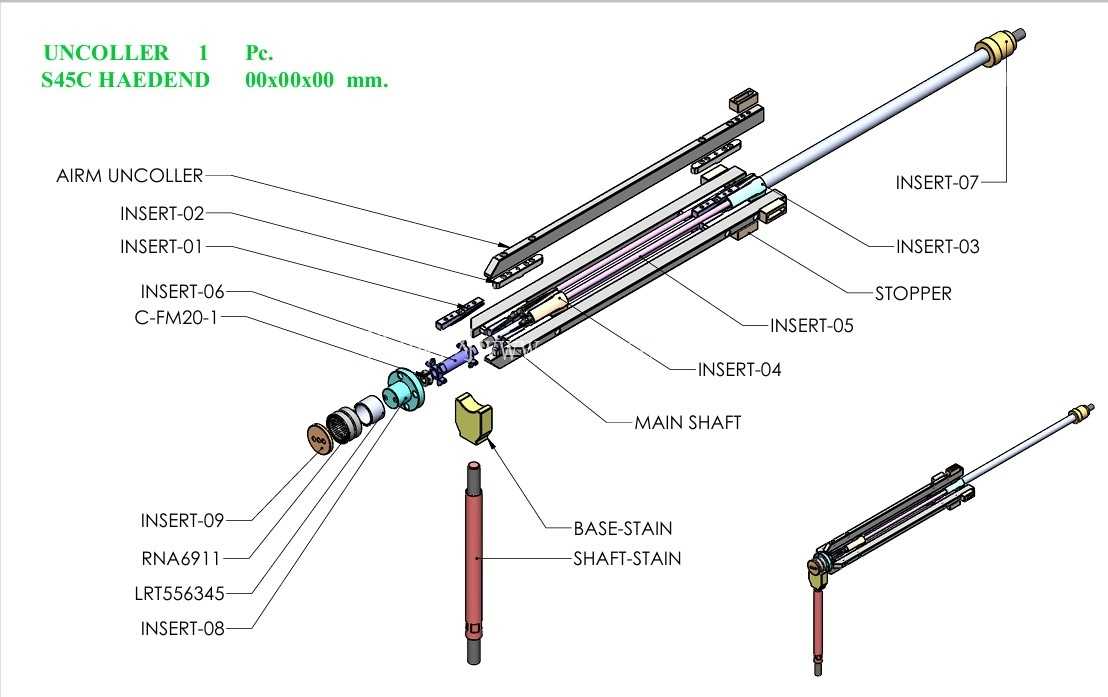

　　这套开卷结构主要面向铝质卷材的连续冲压送料工序，适配中小型连续模、高速冲压线的前端供料需求，在铝制外壳、精密冲压件的量产场景中承担卷材承托、开卷展平的前置工序，避免卷材散卷、料带偏移导致的送料步距误差，减少后续冲压工序的废品率。从结构拆解来看，核心承托部件为贯穿整体的主轴组件，主轴两端配置不同规格的镶套结构，靠近料卷安装端的镶套做了阶梯轴定位设计，可适配不同内径的铝卷内芯，端部的锁紧挡块通过螺纹旋合实现料卷的轴向固定，避免开卷过程中料卷轴向窜动；主轴下方配置两组支撑立柱，分别为底座固定支撑与轴身辅助支撑，支撑立柱与主轴的接触位置镶嵌耐磨衬套，降低主轴转动过程中的磨损量，延长部件维护周期。

　　料带导出侧配置平行布置的双导轨导向机构，导轨滑块上安装可调式挡料定位件，可根据料带宽度调整两侧挡边的间距，适配100mm到500mm宽度范围内的铝带料卷，导向机构的安装基面与主轴轴线保持平行度公差0.02mm以内，保证料带导出时不会出现侧向偏移。整套结构的安装边界可通过底部安装座的孔位确定，底座上预留的沉头安装孔可直接固定在冲压线前端的设备机架上，整体轴向长度适配常规卷材的幅宽要求，径向回转半径预留足够安全距离，避免开卷过程中料卷外圈与周边防护结构发生剐蹭。

　　设计过程中针对铝料质地偏软、易产生表面划伤的特性，所有与料带接触的导向面、镶套端面都做了倒角抛光处理，接触位置的表面粗糙度控制在Ra1.6以下，避免开卷送料过程中刮伤铝带表面，影响后续冲压件的外观质量。主轴的转动阻尼通过端部的阻尼调节环实现，可根据料卷重量、送料速度调整阻尼大小，避免送料停止时料卷因惯性继续转动导致料带松垂、打折，保证送料过程中料带始终保持合适的张紧度。导向机构的滑块位置配置锁紧手柄，调整完挡料宽度后可直接锁死，不需要额外工具即可完成不同规格料卷的适配切换，适配多品种小批量的冲压生产场景，减少换型调整的辅助时间。

　　各镶套部件采用模块化拆分设计，不同规格的镶套可单独更换，当适配不同内径的料卷时，只需要更换对应尺寸的镶套即可，不需要整体更换主轴，降低备件储备成本。整套结构的传动路径无额外动力配置，依靠后续送料机构的拉力带动料卷转动开卷，属于被动式开卷结构，结构简单可靠，故障率低，适合中小型冲压生产线的前端供料使用，安装时需要保证主轴轴线与后续送料辊的轴线保持平行，同时保证导向机构的导向面与送料中心线重合，避免料带在输送过程中产生侧向应力，导致料带变形或者送料步距不准。
