机械壳体支撑安装基座结构设计

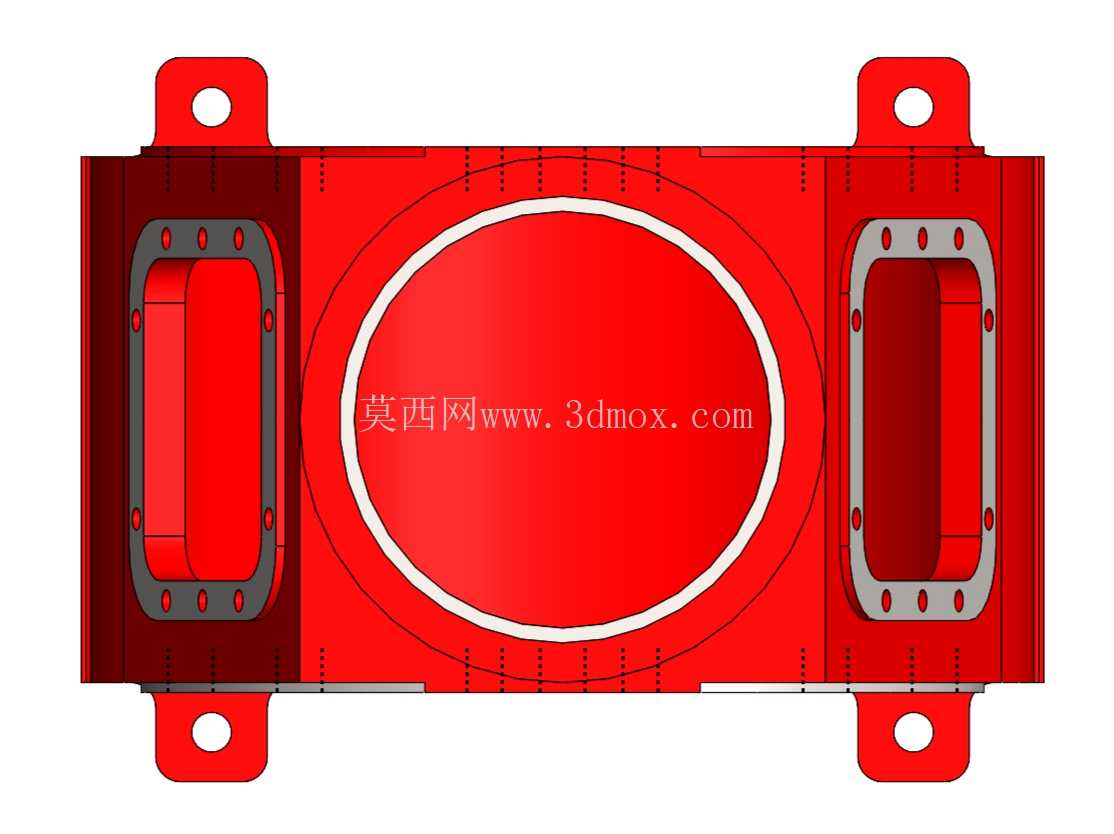

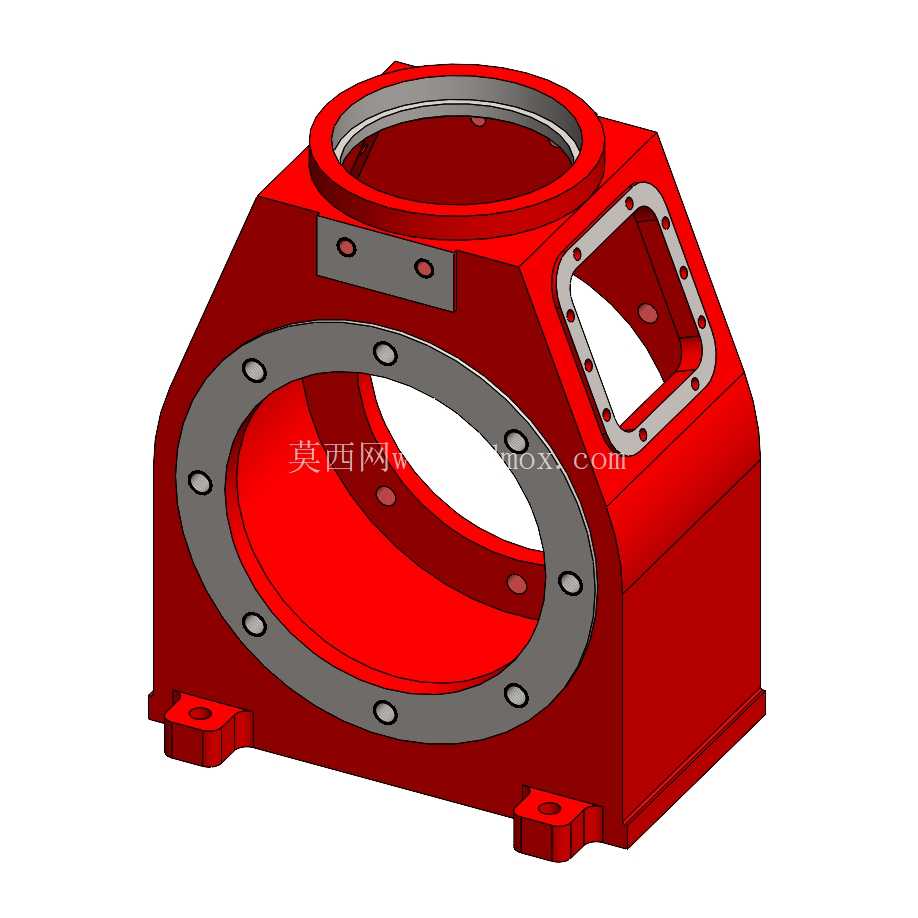

　　在传动系统的布局设计中，这类支撑基座是承担核心部件定位、载荷传递的关键结构件，常见于齿轮传动组、变速箱总成、传动轴支撑单元的安装场景，作为动力传递路径上的固定载体，它需要同时兼顾部件安装精度、运行载荷承载、周边部件避让等多重工程需求。从结构形态来看，主体采用带圆弧过渡的箱式支撑构型，上部设置矩形安装贴合面，预留两个定位安装孔，用于和上部机架或者端盖部件完成定位锁紧，保证上部连接部件的安装平面度，避免装配后出现应力集中导致的连接松动。

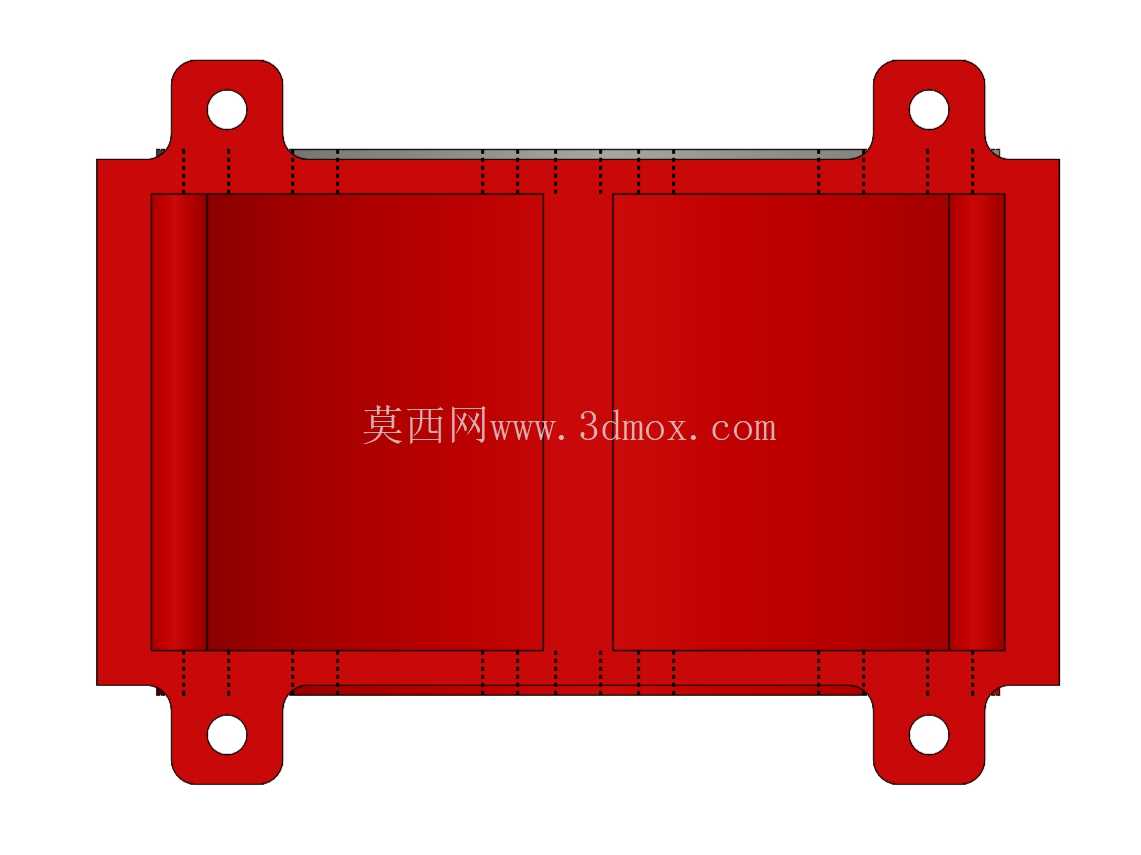

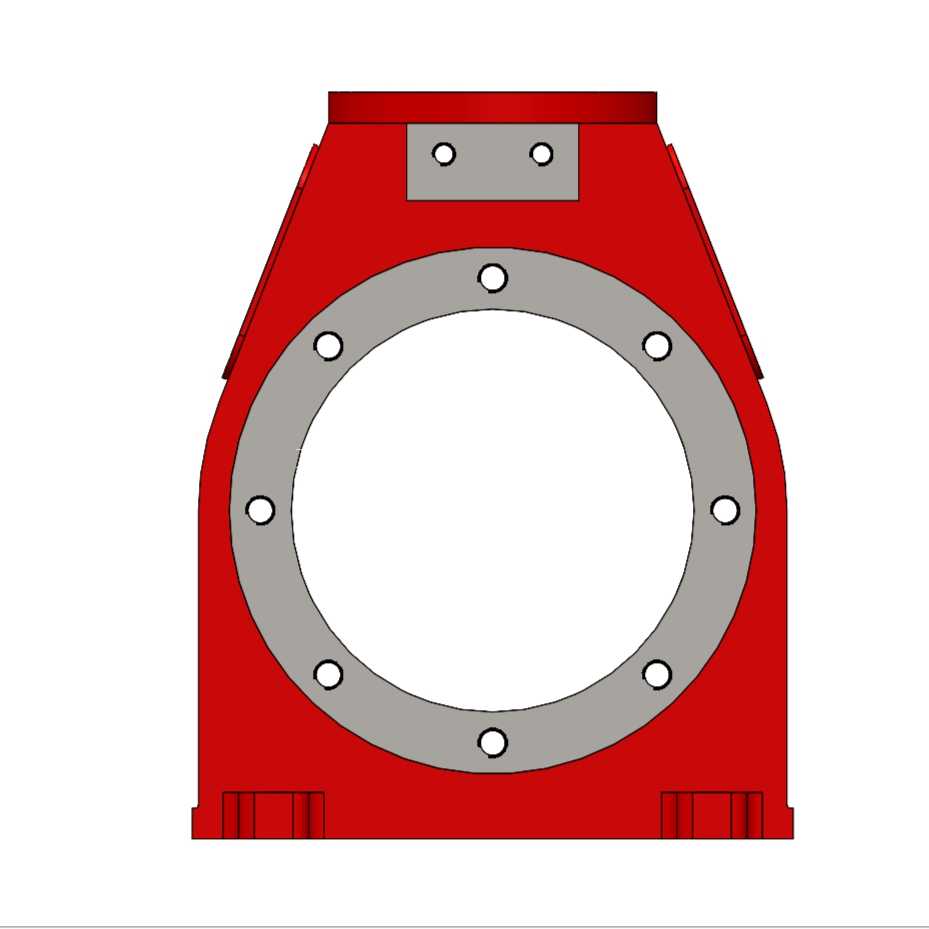

　　中部的大直径环形法兰面是核心安装位，沿法兰圆周均匀分布8个螺栓连接孔，孔位的分度圆直径、孔间距公差需要严格匹配被支撑部件的安装尺寸，保证被支撑的回转类部件装入后，回转中心与基座设计基准重合，减少运转过程中的径向跳动误差。法兰面的平面度、表面粗糙度需要满足密封或者贴合要求，若用于变速箱端的支撑，该面还需要配合密封垫片完成腔体密封，防止传动润滑油渗漏。基座下部设置两处对称的加强筋结构，沿基座竖直方向延伸至底部安装边，筋板的厚度、高度根据承载的径向、轴向载荷计算确定，能够在不额外增加整体壁厚的前提下，提升基座的结构刚性，减少设备运行过程中因载荷冲击产生的形变量，避免支撑的回转部件出现中心偏移，加剧传动件的磨损。

　　两侧的竖直侧壁采用斜度过渡设计，从上部矩形安装面平滑过渡到下部宽幅底座，一方面能够避让周边安装的管线、相邻传动部件的运动包络，避免装配过程中出现干涉，另一方面也优化了铸件的拔模角度，适合采用砂型铸造工艺完成毛坯生产，降低生产制造的难度。底部的安装边预留了固定连接位，用于将整个基座锁紧在设备机架或者安装平台上，安装边的宽度、螺栓孔的间距需要匹配机架的安装孔位，保证基座固定后整体的稳定性，即使在传动部件满负载运行、产生振动的工况下，也不会出现基座移位的问题。

　　在设计过程中，首先需要明确被支撑部件的重量、运行时的最大径向载荷与轴向载荷，通过有限元分析校核基座各个部位的应力分布，对应力集中的转角部位设置合理的圆角过渡，避免长期受载出现疲劳裂纹。其次需要梳理整个传动单元的装配流程，保证各个连接孔位的操作空间足够，螺栓能够顺利穿入并完成扭矩锁紧，不会出现工具无法到达安装位的问题。同时需要考虑基座与周边部件的安全间隙，比如回转部件的运动包络、传动带或者齿轮的运转空间，预留足够的安全距离，避免运行过程中出现碰撞摩擦。这类支撑结构的壁厚设计需要兼顾刚性与减重需求，主体壁厚保持均匀，避免壁厚突变导致铸造过程中出现缩孔、砂眼等缺陷，影响整体结构强度。对于需要集成润滑油道或者走线槽的使用场景，还可以在基座侧壁预留对应的安装孔位或者内置通道，减少外部管线的布置，提升整体结构的集成度。在实际选型应用中，需要根据被支撑部件的安装法兰尺寸、载荷等级匹配对应规格的基座，不能仅凭外形尺寸适配就直接选用，需要校核基座的额定承载能力是否满足工况需求，尤其是在有冲击载荷、频繁正反转的传动场景中，需要适当提升基座的安全系数，保证长期运行的结构可靠性。
