多关节铰接式起重吊钩结构设计

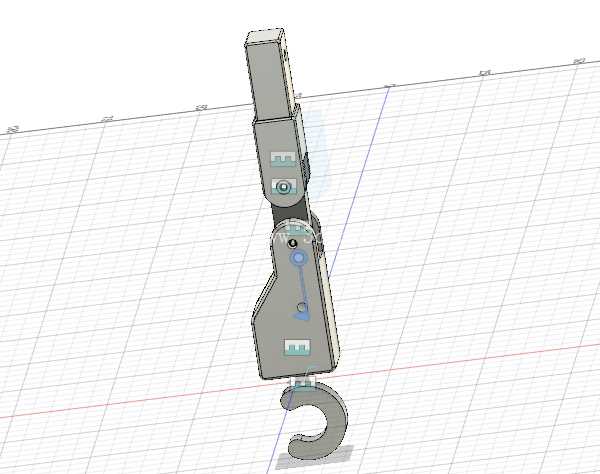

　　在车间小件吊装、轻型工位转运、工装夹具挂载这类日常作业场景里，传统固定式吊钩往往存在角度适配差、挂载后易卡滞、转向自由度不足的问题，这款多关节铰接吊钩的设计，正是针对这类小吨位高频次吊装场景的痛点做的结构优化。从实际使用逻辑来看，该吊钩最上端的连接段做了扁方适配结构，可直接插入常见的手拉葫芦下端挂座、电动葫芦吊钩横梁预留槽，或是轻型吊具的快装接口内，不需要额外加工转接件，安装边界上，上端连接段的厚度控制在常规吊具挂槽的通用尺寸区间内，宽度适配市面多数1吨以内轻型起重设备的挂接开口，不需要对现有吊具做改造就能直接替换使用。

　　中间的两段铰接结构是整个设计的核心，每段铰接处都做了内嵌式销轴限位，销轴两端做了挡圈槽结构，装配后用轴用挡圈锁死，避免吊装过程中销轴窜动脱出，两段铰接的转动副都预留了合理的配合间隙，既不会因为间隙过大导致吊装时晃量超标，也不会因为间隙过小在积尘、轻微锈蚀后出现转动卡滞，两个转动副的转动轴线互相垂直，能实现吊钩在水平方向360度回转、垂直方向一定角度的俯仰摆动，在吊装不规则工件的时候，吊钩可以自适应工件的挂载重心，不会出现吊索扭结、工件侧偏的情况，能有效降低吊装过程中工件滑脱的风险。

　　下端的钩体部分做了圆弧过渡处理，钩尖位置做了轻微的上翘防脱结构，钩身的截面从铰接处到钩尖做了渐变的等强度设计，铰接连接位置截面厚度最大，往钩尖方向逐步平滑减薄，既保证了承重位置的结构强度，也尽可能控制了整体自重，钩体内腔的圆弧半径适配常见的吊装吊环、钢丝绳套、吊装带的挂接尺寸，不会因为圆弧半径过小导致吊索局部弯折应力集中，延长吊索的使用寿命。设计过程中针对铰接处的受力做了反复校核，每个转动副的接触面都做了倒角去毛刺处理，避免应力集中在棱边位置导致长期受力后出现裂纹，所有的棱边都做了chanfro也就是倒角处理，外露的边角都做了arredondamento也就是圆角过渡，既避免装配和使用过程中划伤操作人员，也能减少应力集中点。

　　整个结构的拼接位置都做了止口定位，juntas也就是拼接缝的位置配合紧密，不会出现装配错位导致的受力偏载，整个零件的建模过程完全遵循实际加工工艺逻辑，所有的特征都可以通过常规的铣削、钻孔工序加工完成，没有设计无法落地的特殊结构，对于需要自制小型吊具、改造现有轻型起重设备的场景来说，这个结构可以直接参考使用，不需要做过多的结构调整。从安装适配的角度来说，整个吊钩折叠后的总长度控制在合理范围内，不会因为多关节结构导致整体长度过长，占用过多的吊具有效起升高度，铰接处的转动阻尼适中，空载的时候吊钩不会随意晃荡，挂载受力后又能灵活转动适配角度，兼顾了操作便利性和吊装稳定性。在实际工位应用中，这类多关节吊钩尤其适合机加工车间的工件周转、装配线上的部件吊装、维修工位的零部件抬升等场景，相比传统固定吊钩，它能适配更多不规则工件的挂载需求，减少吊装过程中反复调整吊索位置的工作量，也能降低因为吊具角度不匹配导致的工件磕碰风险。
