U型槽式实心铸造结构件设计

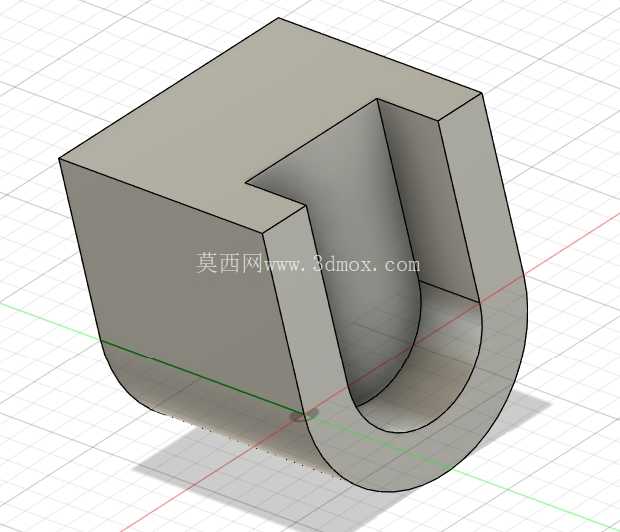

　　从结构设计逻辑来看，整体采用方块基体切除U型腔的思路构建，外侧轮廓以直角边作为安装定位基准，三个互相垂直的平面可以直接贴合工作台面或者设备安装面，不需要额外加工定位凸台，降低了后续机加工的工序复杂度；内侧槽的底部采用整圆弧过渡，没有尖锐内角，一方面是符合铸造工艺的拔模与圆角要求，避免铸件冷却时在尖角处产生应力集中、出现缩松或者裂纹缺陷，另一方面圆弧面可以更好地贴合圆柱形被支撑件的外轮廓，增大接触面积，减少局部压应力，避免支撑部位出现压痕变形。该U型槽结构件属于铸造工艺成型的基础承载构件，在中小载荷的工装夹具、轻型输送线侧边定位、小型设备安装支座场景中应用广泛，日常生产里常作为模块化工装的基础连接座，用来承托圆柱形轴类零件、条状工装组件，或是作为小型气动元件的安装基座，避免零件直接与设备台面接触造成磨损，同时U型的开口结构可以快速实现零件的侧向装拆，不需要从端部穿入，在设备维护、工装换型时能大幅缩短拆装耗时。

　　设计时需要重点把控几个尺寸边界：首先是外侧的整体长宽高尺寸，要匹配常用的工装安装孔位间距，保证可以直接固定在标准间距的工作台T型槽或者铝型材框架上，不需要额外转接板；其次是U型槽的开口宽度与深度，要适配常用直径的被支撑轴类件，槽的深度要保证零件放入后不会在侧向受力时脱出，同时开口两侧的侧壁厚度要满足抗弯强度要求，在承受侧向挤压力时不会出现张开变形；槽底的圆弧半径要与常用被支撑件的半径形成合理配合间隙，既不能间隙过大导致支撑晃动，也不能间隙过小造成零件卡滞无法放入。

　　从铸造工艺适配性来看，整个零件没有复杂的倒扣结构，分型面可以设置在零件的顶面或者底面，拔模角度控制在1-1.5度即可满足砂型铸造或者熔模铸造的起模要求，外侧棱边都设置了小尺寸的铸造圆角，避免合模时出现飞边难以清理，同时也减少零件搬运时的锐边划伤风险。零件的壁厚设计保持均匀，侧壁与底部的厚度差控制在20%以内，避免铸造时因为壁厚不均导致冷却速度不一致，产生内部缩孔或者变形；U型槽的内侧壁与外侧壁平行度公差在铸造毛坯阶段控制在IT14级即可，后续如果有高精度装配需求，只需要对安装基准面和槽内侧定位面进行少量铣削加工，就能满足使用要求，大幅减少机加工的材料去除量，降低零件的整体制造成本。

　　在实际使用场景中，这类零件常成对使用，分别支撑轴类零件的两端，两个支座的安装共面度可以通过安装时的垫片调整，U型开口的方向可以根据受力方向调整，当承受向下的载荷时开口朝上，作为支撑座使用；当需要限制零件向上位移时，可以将开口朝下作为压块使用，配合紧固件实现零件的压紧固定。零件的实体结构设计保证了足够的刚性，在承受常规的工装夹紧力、设备运行的振动载荷时不会出现共振或者塑性变形，相比焊接成型的同类支座，铸造一体成型的结构没有焊缝缺陷，长期受交变载荷作用下不会出现焊缝开裂的问题，可靠性更高，适合在批量生产的工装设备中作为标准件使用。设计过程中还需要考虑零件的安装孔位预留，在底部的安装面上可以预先铸出沉孔或者凸台，后续加工安装孔时不需要钻削太厚的材料，同时沉孔结构可以让紧固件的头部埋入零件内部，不会突出表面影响其他零件的安装；如果需要在侧壁上安装紧定螺钉来固定槽内的零件，可以在侧壁上预先铸出凸台，保证螺纹连接有足够的啮合长度，避免因为壁厚不足导致螺纹滑牙。
