卡通风格火箭造型创意摆件结构设计

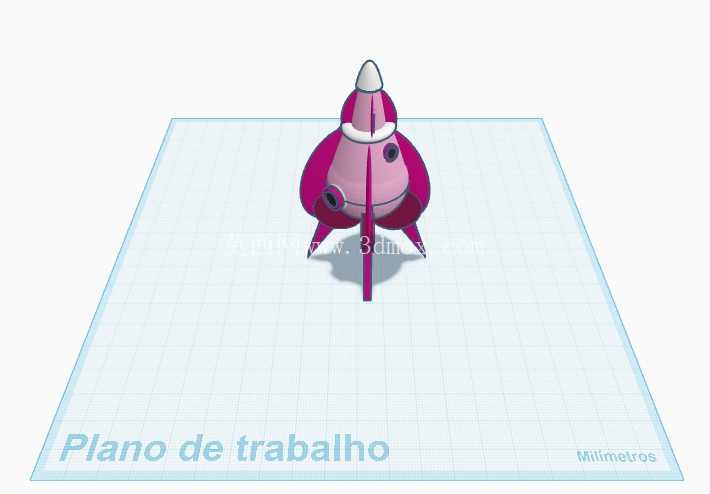

这款卡通化火箭造型的立体结构，最初是面向潮玩手办打样、桌面文创摆件开发场景做的结构方案，在做外形曲面重构的时候，最先敲定的是整体的重心分布逻辑——毕竟这类立式小摆件如果重心偏移超过3mm，放在平整桌面就很容易出现倾倒问题，所以在做内部腔体预留的时候，特意把底部支撑脚的配重区域做了加厚处理，三个呈120度均匀分布的支撑脚，每个脚的着地面都做了0.2mm的微小平面倒角，避免3D打印或者开模注塑的时候出现尖角缺料的问题，同时也能减少放置时对桌面的刮蹭。

从外形曲面的处理逻辑来看，主体舱段采用了三段式渐消曲面过渡，顶部的鼻锥部分做了圆弧收头，没有做尖锐的顶角，一方面是考虑到文创产品的使用安全，避免锐角划伤，另一方面也能让整体的卡通圆润感更统一，鼻锥和主体舱段的衔接处做了0.8mm的环形凹槽，后续如果做分色喷涂或者硅胶复模的时候，这个凹槽可以作为分色的定位边界，不需要额外做遮盖治具就能实现规整的色带分界。主体侧面的圆形观察窗结构，不是简单的贴图凹陷，而是做了1mm深度的内嵌台阶，台阶边缘做了R0.3的圆角过渡，后续如果要加装透明亚克力件模拟窗玻璃，直接把裁切好的圆片卡进台阶里就能固定，不需要额外打胶，也方便后续玩家做个性化改装。

三个侧置的助推器结构，和主体舱段的衔接处做了一体化的曲面融合，没有做生硬的拼接缝，这部分在建模的时候是用放样曲面做的连续过渡，曲面的G2连续曲率调整了三次，避免出现反光断层，不管是做树脂打印的光固化后处理，还是做喷油上色，曲面的顺滑度都能减少后期打磨的工作量。助推器的底部和主箭体的尾喷口结构，都做了统一的高度差设计，主尾喷口比三个助推器的底面低1.2mm，这样放置的时候，主喷口先接触支撑面，三个助推器的底面和支撑面之间预留0.1mm的虚位，抵消加工时的平面度误差，不会出现三个脚放不平的跷跷板问题。

在建模的基准设置上，整个模型以主箭体的中心轴线为Z轴基准，底部支撑平面为XY基准面，所有特征的草图都做了全约束，没有出现过定义或者悬空的几何关系，方便后续结构工程师根据不同的加工工艺做参数调整——比如如果做缩小版的钥匙扣挂件，只需要把整体缩放比例调整到0.4倍，再把顶部鼻锥的位置加一个挂孔特征就能直接用，不需要重新调整曲面的连续性。如果是做大型的商场美陈摆件，把整体尺寸放大到1.2米高度的时候，内部的腔体结构可以直接预留走线空间，用来加装LED灯组，模拟火箭发动机的发光效果，侧面的观察窗位置也能预留灯板的安装位，不需要重新做结构拆分。

从安装边界的尺寸来看，这款造型的最大外接圆直径是主体最宽处的112mm，整体高度是168mm，三个支撑脚的外接圆直径是96mm，不管是放在常规的桌面展示架上，还是放进标准的1:12比例手办展示盒里，都不会出现尺寸超界的问题。支撑脚的内侧做了轻微的内收斜面，后续如果要做配套的金属铭牌底座，底座的定位凸台可以直接卡在三个支撑脚的内收斜面之间，不需要额外做螺丝固定，就能实现摆件和底座的稳固连接，拆装也很方便。

在细节特征的处理上，箭体表面的环形装饰线不是突出的筋位，而是做了0.15mm深度的浅凹槽，这样在做表面处理的时候，凹槽里可以留存不同颜色的油漆，实现装饰线的分色效果，同时不会因为突出的筋位在运输过程中出现磕碰掉漆的问题。箭体上的小圆点装饰特征，同样做了R0.5的圆弧凸起，没有尖锐的棱角，不管是翻模还是批量生产，都能减少模具的尖角磨损，提升模具的使用寿命。整个模型的壁厚做了均匀化处理，所有实体区域的壁厚都控制在2.2mm±0.1mm的范围内，不管是做光固化3D打印的树脂件，还是做注塑生产的ABS件，都不会出现壁厚不均导致的缩痕或者打印翘曲问题，不需要后续做大量的补土打磨工作。
