带斜向加强筋的中空槽式支撑座结构

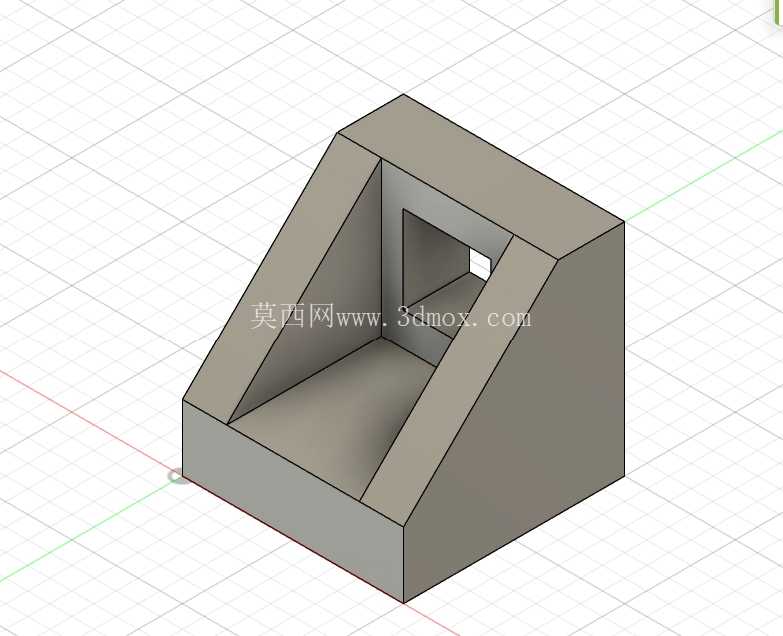

　　在工装夹具、小型输送线侧边定位以及轻型设备承重安装场景里，这类带斜向加强筋的槽式支撑构件是十分常见的基础结构件，日常多作为安装基座、物料导向挡块或者小型执行元件的承载座使用，区别于整块实心的支撑块，这种结构在保证刚性的前提下能大幅降低自身重量，减少铸造环节的材料消耗，同时也能降低后续机加工的切削余量。从结构功能来看，构件底部是平整的矩形安装基面，加工时需要保证平面度公差在0.05mm以内，才能确保安装后和设备台面完全贴合，不会出现安装翘曲导致的受力偏移；两侧的斜向筋板从底部基面一直延伸到顶部的水平端面，筋板厚度和基座壁厚保持一致，形成三角形稳定受力结构，当顶部端面承受垂直向下的载荷时，斜筋可以将载荷均匀分散到整个底部基面，避免局部应力集中导致的构件变形。

　　中间的内凹槽腔并非单纯为了减重，槽腔的两个垂直侧壁可以作为物料滑动的导向面，比如小型工件在工位间流转时，槽腔可以限制工件的横向位移，避免输送过程中出现偏位；槽腔后壁上开设的方形通孔，一方面是为了方便安装时穿过固定螺栓或者布设气路、电路管线，另一方面也能减少铸造时的壁厚差，避免厚大部位出现缩孔、缩松等铸造缺陷，同时在清理铸造砂芯时，操作人员可以通过这个通孔快速掏出内部残留的砂料，降低清砂工序的作业难度。

　　设计这类构件的时候，首先要确定安装边界尺寸，底部的安装孔位要和配套设备的T型槽间距或者预设螺纹孔位置完全匹配，不能出现安装干涉；斜筋的倾斜角度一般设置在45度到60度之间，角度过小会导致筋板占用过多横向空间，角度过大则会削弱筋板的承重能力，需要根据实际承载的载荷大小通过受力仿真调整角度，保证在额定载荷下构件的最大变形量不超过0.1mm。所有的棱边位置都要做R2到R3的铸造圆角，避免尖角位置出现应力集中，同时也能防止铸造时尖角部位产生浇不足的缺陷；需要后续机加工的安装面、导向面要预留2mm到3mm的加工余量，非加工面保持铸造毛坯面即可，不需要额外做表面处理，降低加工成本。

　　这类构件一般采用灰铸铁铸造而成，因为灰铸铁的减震性能较好，作为设备支撑座使用时可以吸收设备运行产生的小幅振动，提升设备运行的稳定性；如果是用于有耐腐蚀要求的场景，也可以采用铸铝或者不锈钢铸造，不过对应的壁厚要适当增加，弥补材料强度和灰铸铁的差异。实际装配时，底部基面和设备台面之间可以加装薄铜皮调整水平度，保证顶部安装面的平行度符合后续装配要求，槽腔的导向面如果长期和工件摩擦出现磨损，可以在侧壁加装可拆卸的耐磨钢板，不需要整体更换构件，降低后期维护成本。在建模过程中，要注意区分铸造毛坯尺寸和最终加工尺寸，所有加工特征要单独放在建模步骤的最后，方便后续出工程图时快速标注加工公差和粗糙度要求；筋板和基座连接的位置要做圆弧过渡，不能出现直角连接，避免仿真分析时出现应力奇异点，导致受力计算结果失真。另外，中间的方形通孔位置要避开主要受力路径，不能因为开孔削弱整体的结构强度，孔的边缘也要做圆角处理，减少开孔带来的应力集中影响。
