双轴对辊式塑料瓶碎纸破碎机构

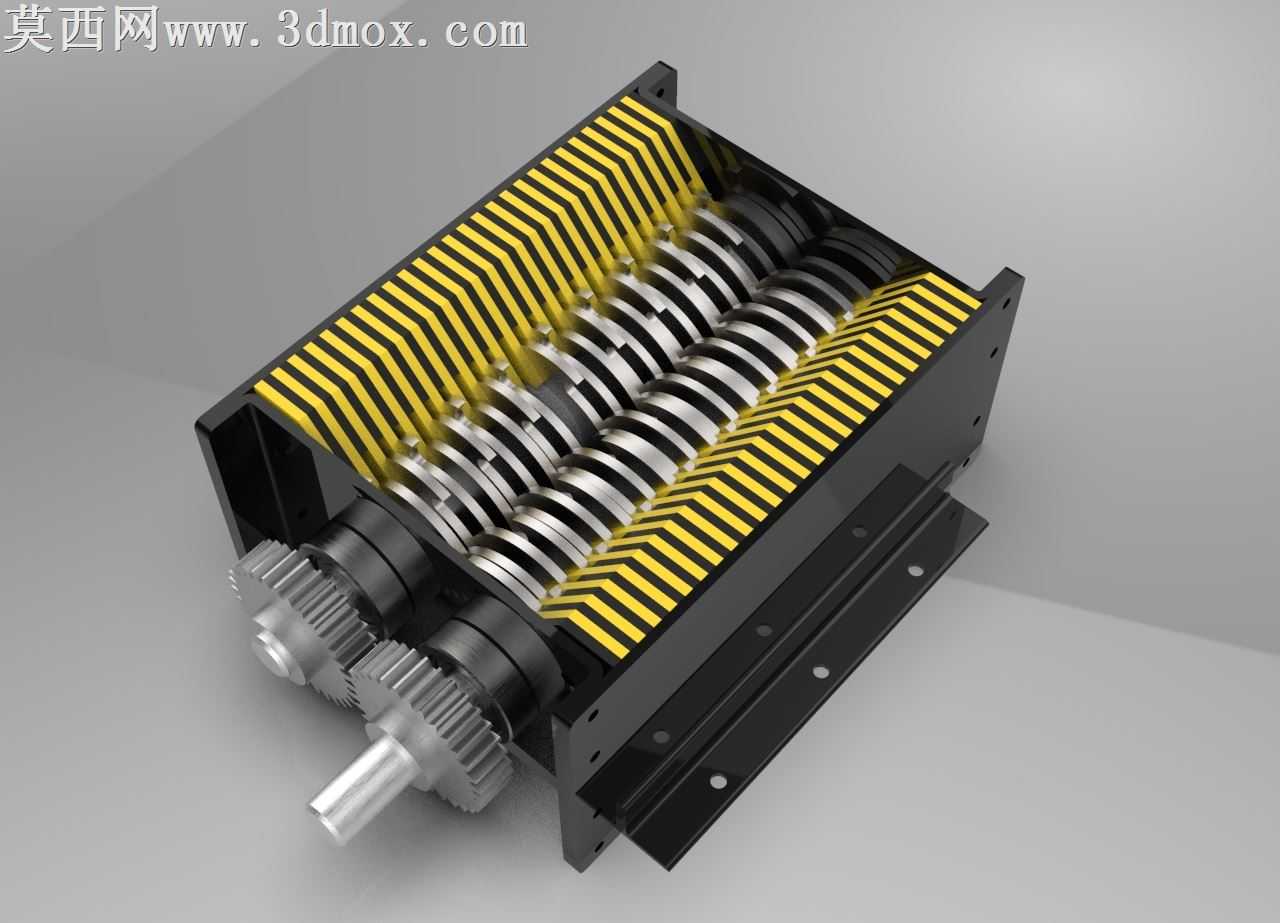

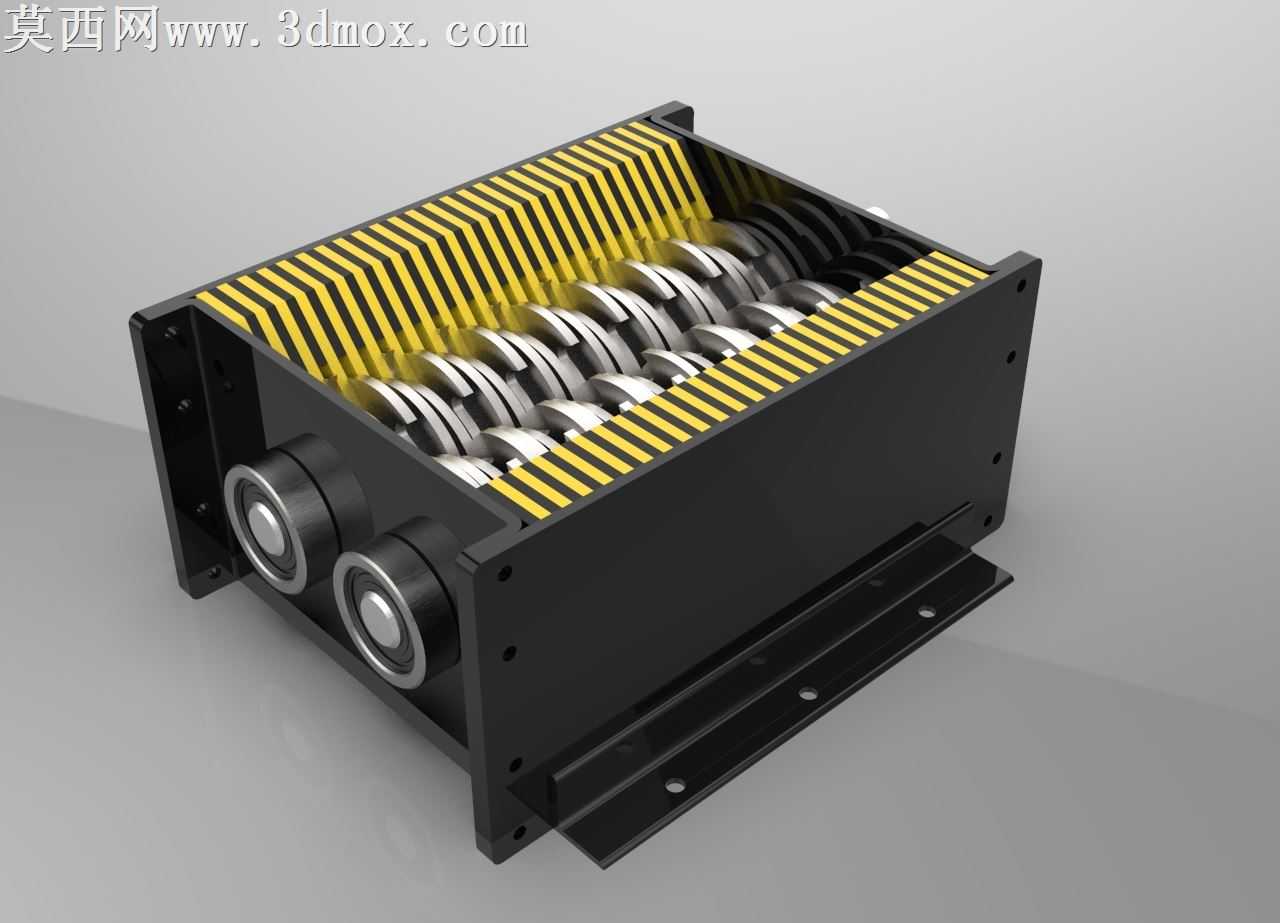

本模型为双轴对辊式塑料瓶碎纸破碎机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的装配公差逻辑，确保各运动部件无干涉、可实现模拟运转。模型主体包含两组平行布置的破碎辊轴，辊轴表面设计有交错排布的人字形破碎刀齿，刀齿采用错落啮合的排布方式，能够在双轴反向转动时对投入的塑料瓶、纸质废料形成撕扯、剪切、挤压的多重破碎作用力，有效避免软质物料打滑卡料的问题。模型对破碎刀齿的刃口角度、齿间啮合间隙做了精细化建模还原，刀齿根部做了圆弧过渡结构设计，既保证刃口的剪切锋利度，也提升刀齿的结构强度，减少长期受力后的崩损风险。两组破碎辊轴的动力输入端分别装配有相互啮合的传动齿轮，通过齿轮传动实现双轴的同步反向运转，齿轮的齿形参数按照标准渐开线圆柱齿轮参数建模，齿侧间隙、啮合接触位置均符合实际传动设计要求，辊轴的伸出端为动力输入轴段，可外接驱动电机与减速机构完成动力输入。模型的外部机架采用钣金折弯焊接结构建模，机架侧板设置有轴承安装位，用于装配支撑辊轴的滚动轴承，保证辊轴运转的同轴度与稳定性，机架底部设计有带安装孔的固定底座，可通过螺栓将整机固定在安装工位上。渲染阶段对不同部件做了差异化材质赋予：破碎刀齿区域采用黄黑警示配色的哑光耐磨材质，模拟实际设备的安全警示涂装与耐磨防护层效果；传动齿轮与输入轴段采用金属银灰色磨砂金属材质，还原机加工金属零件的表面质感；机架主体采用黑色哑光金属材质，模拟焊接钢结构的喷塑表面效果；整体渲染采用柔和的工业产品布光方式，清晰展现各部件的结构细节与装配关系，同时通过光影层次突出破碎辊的啮合结构与齿轮传动的布局逻辑。设计过程中重点考量了设备的进料适配性与破碎效率，双轴之间的中心距、刀齿的排布密度均针对塑料瓶、薄纸质废料的破碎场景做了适配优化，既能够保证物料顺利卷入破碎腔，也能通过刀齿的交错作用将物料破碎至均匀的小块尺寸，机架两侧的挡料结构与破碎腔的封闭设计，可避免破碎过程中物料飞溅，提升设备运行的安全性。
