串联式双缸苏格兰轭蒸汽机结构设计

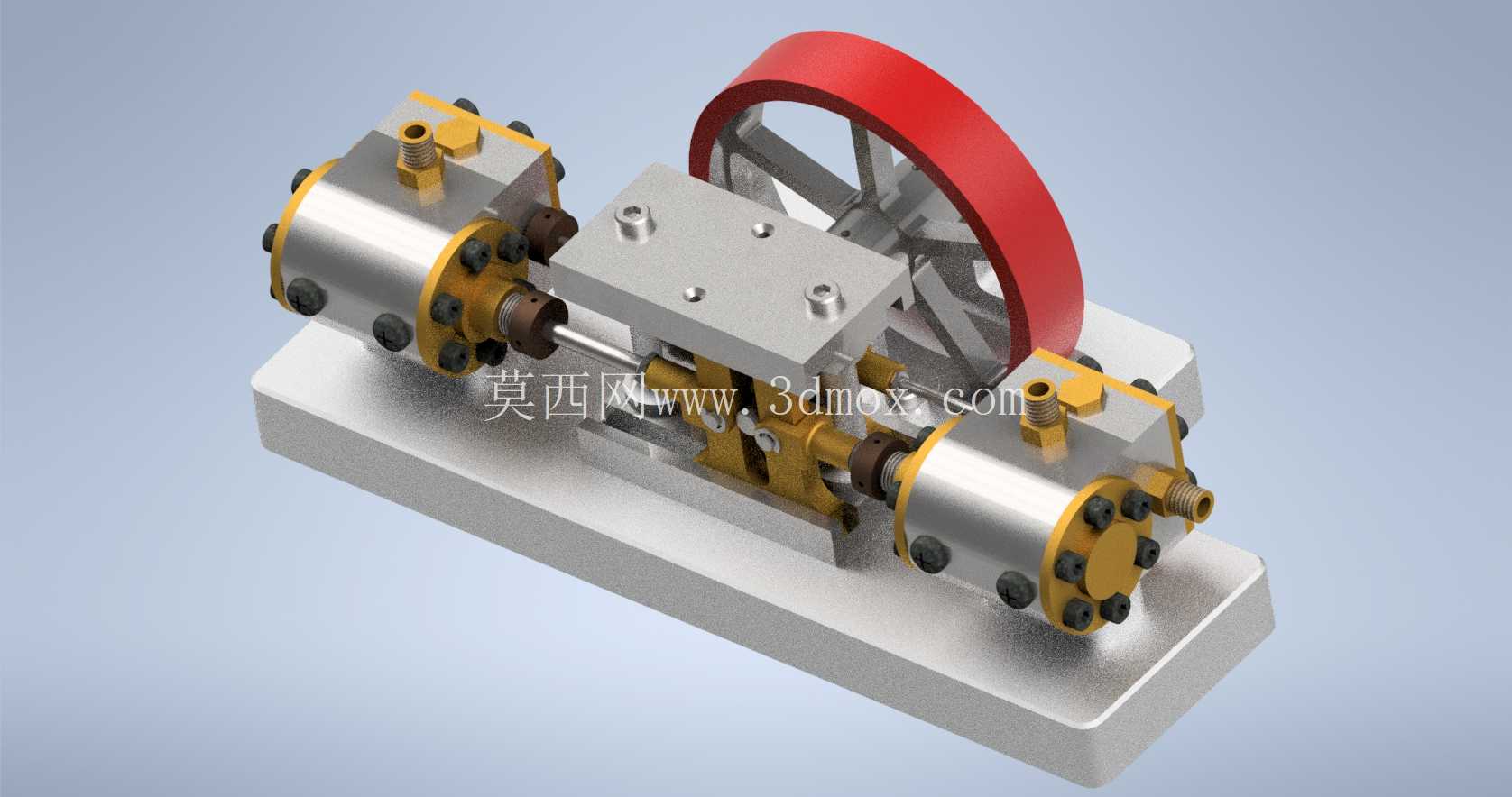

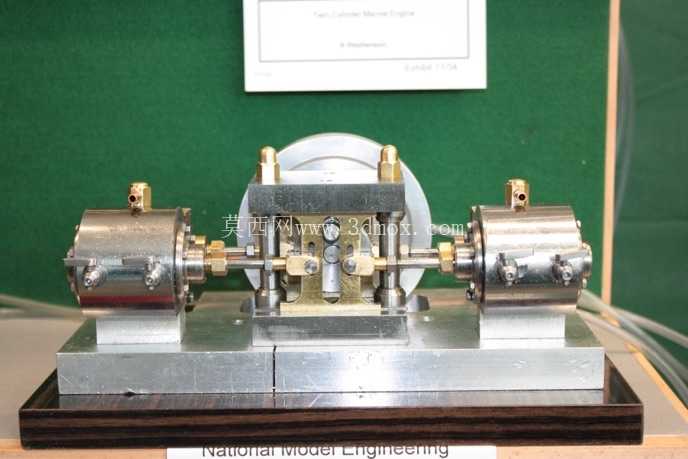

这款串联式苏格兰轭蒸汽机采用对称双缸卧式布局，核心动力转换结构选用苏格兰轭机构替代传统曲柄连杆，从根源上降低了活塞侧推力带来的缸壁磨损问题，相比同缸径单缸蒸汽机，动力输出扭矩波动更小，运转平顺性提升明显。从实际应用场景来看，这类小尺寸蒸汽机可适配小型蒸汽动力演示装置、复古动力模型制作、教学实验台搭建，也可作为微型蒸汽发电机组、小型蒸汽驱动泵的动力核心，在科普教具、复古动力爱好者改装、小型实验动力配套领域有明确的使用需求。

从功能特性上看，双缸串联的布局让两个活塞的做功行程形成相位差，配合端部的大直径铸铁飞轮储能，能够有效克服单缸蒸汽机止点死区问题，无需额外辅助启动结构即可顺利启动，低速运转时不会出现卡顿闯动。苏格兰轭结构的滑动副采用耐磨铜套与淬硬光轴配合，轭架与滑块之间预留0.02-0.03mm的配合间隙，既保证滑动顺畅无卡滞，又能控制滑动间隙带来的传动噪音与换向冲击。缸体部分采用分体式设计，缸筒与两端端盖通过螺栓紧固，端盖与缸筒之间设置密封槽，可适配石墨盘根或氟橡胶密封圈，满足不同蒸汽压力下的密封需求，缸体侧面预留进排气接口，可直接连接滑阀式配气机构，无需额外加工转接接口。

设计思路上，整体采用模块化拆分逻辑，将整个结构划分为动力输出飞轮组、苏格兰轭传动组件、双缸做功组件、底座安装总成四个独立模块，每个模块均可单独拆装更换，降低后期维护成本。底座采用整块平板式设计，所有组件的安装定位面统一加工，保证各轴系的同轴度公差控制在0.02mm以内，避免装配后出现轴系别劲、运转阻力过大的问题。配气机构与缸体集成设计，省去了外置配气支架的安装步骤，同时缩短了进排气道长度，减少蒸汽压损，提升能源利用效率。

从安装边界与尺寸适配角度来看，整机采用卧式安装方式，底座上预留四个沉头安装孔，可直接固定在安装平台或设备机架上，安装孔位间距按照标准小型动力设备安装尺寸设计，可直接替换同功率等级的其他微型动力单元。整机横向尺寸控制在适配小型实验台的范围内，飞轮突出底座的高度预留足够安全间隙，运转时不会与周边安装构件发生干涉，缸体两端的进排气接口朝向外侧，方便连接蒸汽管路与排凝管路，日常维护时无需拆解整机即可更换密封件、调整配气相位。传动部分的所有运动外露部件均预留安全防护安装位，可根据使用场景加装透明防护壳，避免运转时异物卷入或人员误触。

在结构细节处理上，活塞与活塞杆采用锥面配合锁紧，相比平键连接传动更平稳，换向时无冲击间隙；苏格兰轭的滑块部分采用可拆卸设计，磨损后可单独更换滑块，无需更换整个轭架，降低维护成本；飞轮采用轮辐式结构，在保证转动惯量满足储能需求的前提下，尽可能降低整机重量，同时轮缘位置做动平衡校正，保证高速运转时无明显振动。所有连接螺栓均采用内六角圆柱头螺钉，外观整洁同时方便狭小空间内的拆装操作，轴承位置预留注油孔，可定期加注润滑脂，延长运动部件使用寿命。
