中学教学用可调角度太阳能电池实验装置

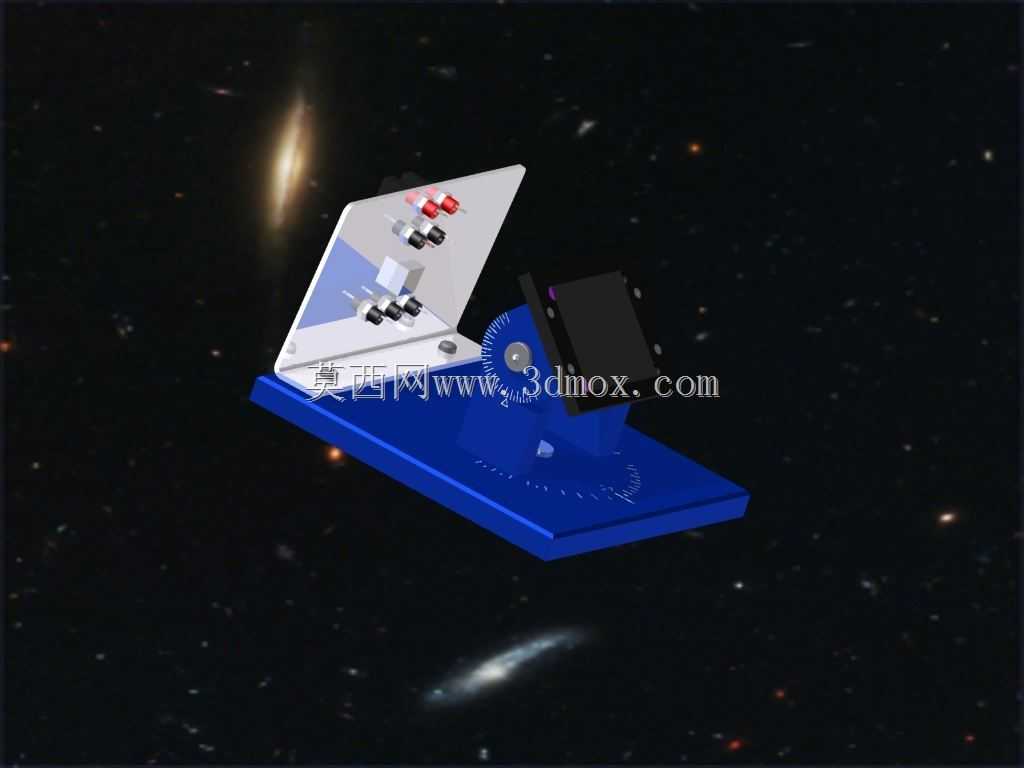

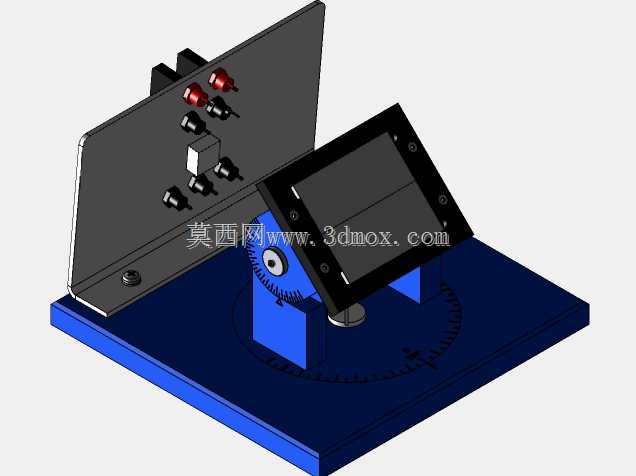

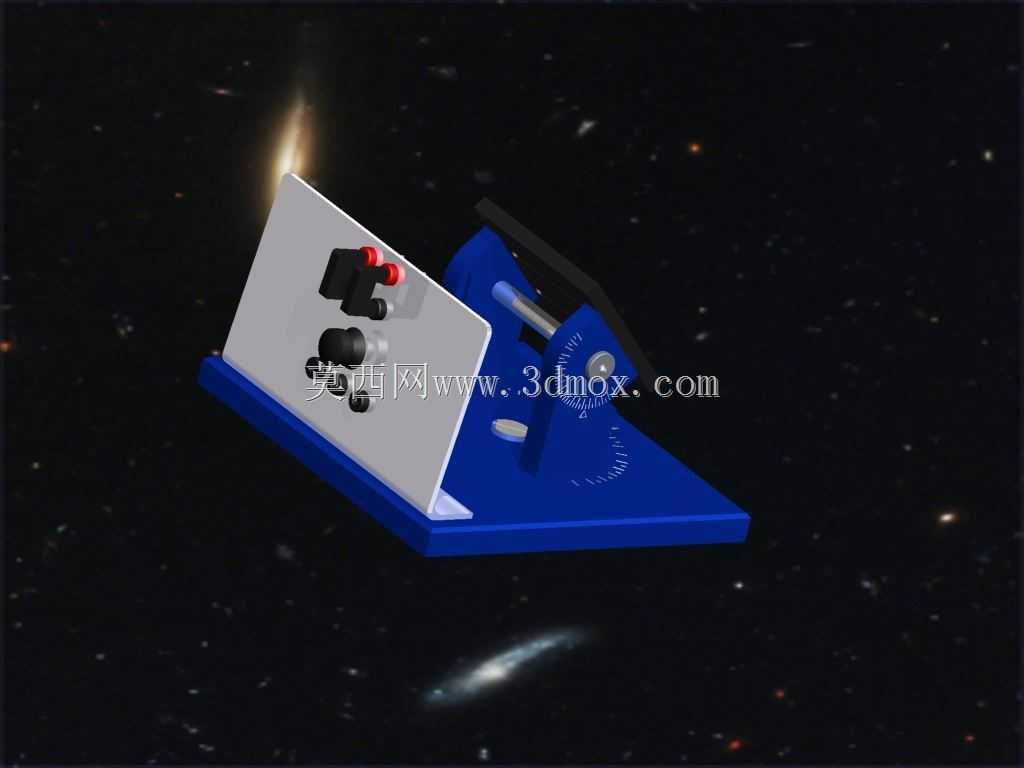

　　这套实验装置主要面向中学物理课堂的光伏原理教学场景，日常放置在理化生实验室的实验台面上，供学生分组完成太阳能光电转换的探究实验，替代传统固定式的光伏演示板，解决了常规教具无法调整受光角度、难以直观展示入射角对发电效率影响的痛点。装置整体采用分体式承载结构，底部为加厚的矩形配重底座，底座表面蚀刻有0-90度的角度刻度线，刻度线的分度值为1度，足够满足中学实验的精度需求，底座边缘做了3mm的圆角过渡处理，避免学生操作时被锐边划伤，底座底部预留有四个直径5mm的沉头安装孔，既可以直接平放在实验台面上使用，也可以通过螺栓固定在专用实验支架上，适配不同实验室的台面布局。支撑立架与底座之间采用阻尼转轴连接，转轴的阻尼力矩经过调校，

　　调整角度后可以在任意位置保持锁止，无需额外的紧固旋钮，学生单手即可完成角度调整操作，立架上设置有两个限位挡块，分别对应0度水平放置与90度垂直放置的极限位置，防止调整角度过大导致装置倾覆。电池板承载台采用轻质铝合金板材加工，表面做了阳极氧化磨砂处理，既可以减少环境光的反射干扰实验观测，也具备足够的结构强度承载电池板与外接接线模块，承载台的四个角设置有弹性压片，无需螺丝固定即可快速卡装不同尺寸的小功率5V太阳能电池板，适配教学场景下频繁更换实验组件的需求。接线模块集成在承载台的侧边，设置有红黑两个接线柱，分别对应电池板的正负极，接线柱采用铜质镀镍材质，接触电阻小，学生可以方便地连接万用表、小电机、LED负载等实验配件，

　　完成不同负载下的光伏输出特性测试。装置的整体外形尺寸控制在200mm×150mm×180mm以内，占用实验台面的空间不足一张A4纸的一半，分组实验时不会出现台面拥挤的情况，整体重量控制在800g左右，学生可以轻松搬运转移，满足不同教室之间的流转使用需求。在设计过程中充分考虑了教学场景的使用特性，所有外露的结构件都没有尖锐棱角，电路部分做了绝缘防护处理，即使学生误操作也不会出现短路或者划伤的风险，角度调节结构没有采用复杂的齿轮或者蜗轮蜗杆机构，而是采用阻尼转轴的简单结构，后期维护成本极低，即使出现阻尼衰减的情况，只需要拧紧转轴端部的锁紧螺母即可恢复使用性能，不需要专业的维修人员，学校的实验员即可完成日常维护。

　　这套装置可以完成的实验内容包括不同光照角度下的开路电压测试、不同负载下的输出电流测试、串联并联电池板的输出特性对比等多个中学物理课标要求的探究实验，相比传统的固定式演示教具，学生可以亲手调整角度、更换负载，直观观察光伏效应的变化规律，而不是单纯通过课本图片理解原理，有效提升实验课的参与感与教学效果。在结构建模过程中，所有配合面的公差都按照教学设备的宽松公差带设计，零部件的加工精度要求不高，普通的机加工或者3D打印都可以完成零部件制作，适合学校自主加工或者小批量采购，底座的配重部分可以采用铸铁或者注塑填充配重砂的方式制作，在保证整体稳定性的前提下控制制造成本，不会给学校的教具采购带来过高的成本压力。
