盘形凸轮传动组件装配结构设计

　　这套凸轮传动装配结构，核心是通过盘形凸轮的轮廓曲线驱动从动件实现预设的往复运动规律，常见于自动化送料机构、内燃机配气系统、纺织机械的开口机构、包装设备的间歇送进工位中，是将旋转运动转化为指定规律直线或摆动动作的核心传动单元。整套装配的设计逻辑围绕从动件运动规律反推展开，首先需要根据工位的动作时序要求，确定从动件的升程、回程位移量，对应运动段的速度、加速度特性，避免出现刚性冲击或柔性冲击，比如高速工况下会优先选择正弦加速度运动规律，中低速重载场景可选用等速运动规律搭配过渡圆弧修正，再根据选定的运动规律绘制凸轮理论轮廓曲线，通过等距偏移得到实际工作轮廓，过程中需要反复校验压力角是否处于许用范围内，直动从动件的推程压力角通常控制在30度以内，摆动从动件可放宽至45度，压力角过大会导致机构自锁、磨损加剧。

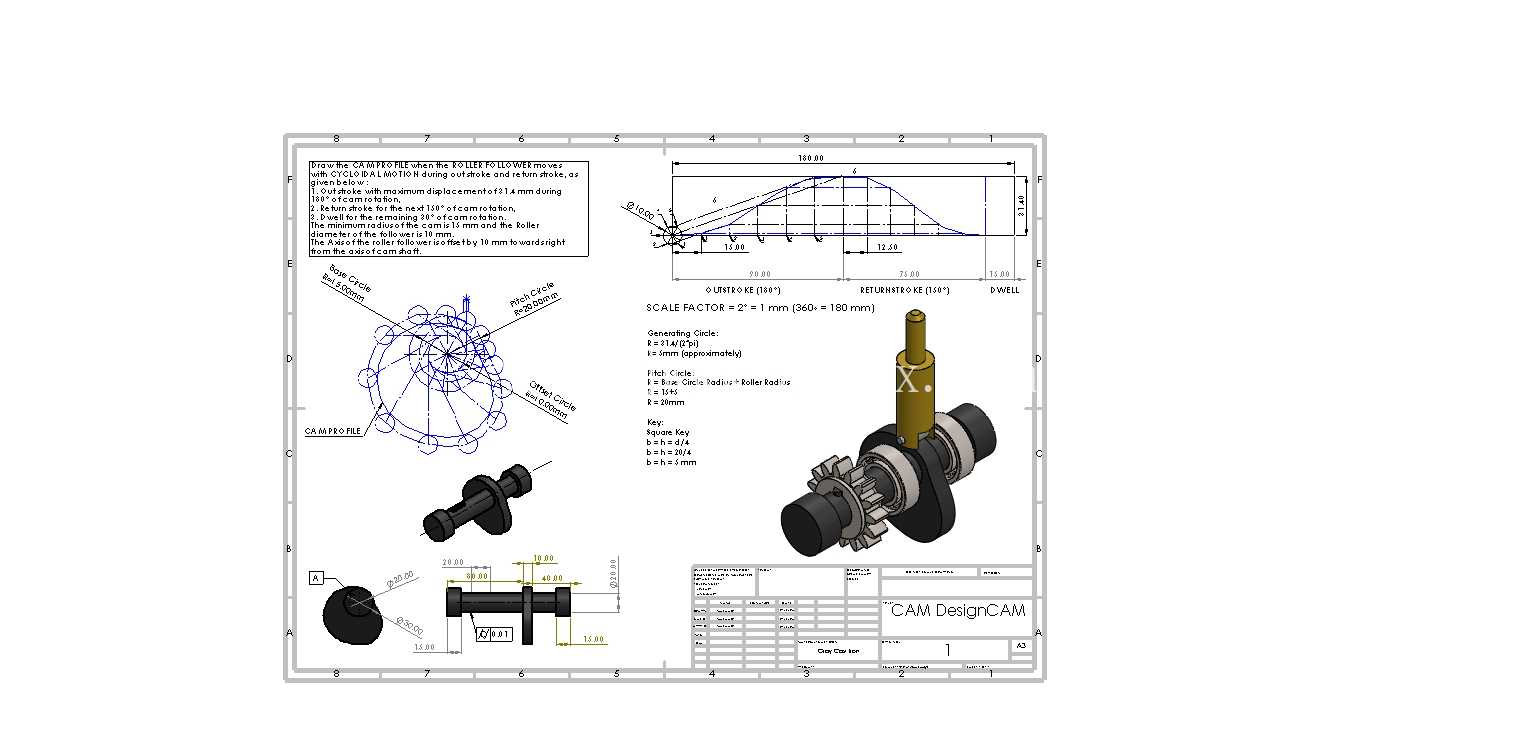

　　从装配结构来看，组件包含盘形凸轮本体、凸轮安装轴、支撑轴承、从动摆臂、复位弹簧、啮合传动齿轮组、轴端定位紧固件几个部分，凸轮与安装轴采用平键连接传递扭矩，轴的两端通过深沟球轴承支撑在安装基座上，轴承内圈靠轴肩与轴用挡圈定位，外圈与基座轴承孔过渡配合，保证轴系转动时的同轴度，避免凸轮运转时出现径向跳动影响从动件运动精度。从动件与凸轮接触的端头设计为滚轮结构，将滑动摩擦转化为滚动摩擦，降低接触部位的磨损量，滚轮通过小轴与摆臂连接，配合滚针轴承减少滚轮自身的转动阻力，复位弹簧采用圆柱螺旋压缩弹簧，安装在摆臂的回程侧，保证从动件滚轮在整个运动周期内始终与凸轮轮廓贴合，不会因为高速运转时的惯性力出现脱离现象，弹簧的预紧力需要经过计算，既要克服从动件的惯性力，又不能过大导致接触应力超标加剧磨损。

　　配套的齿轮组用于传递输入扭矩，齿轮参数经过匹配计算，保证输入转速与凸轮工作转速的传动比符合工位节拍要求，齿轮与轴同样采用平键连接，齿侧间隙控制在合理范围内，避免反向传动时出现空程误差。整套结构的安装边界需要注意，凸轮轴的中心高需要与从动摆臂的回转中心位置匹配，安装基座上需要预留足够的空间避免从动件运动时与周边结构发生干涉，凸轮轮廓的最大向径与最小向径差值决定了从动件的行程，安装时需要保证凸轮的轴向定位准确，使凸轮轮廓的工作段与从动件滚轮完全对中，避免出现偏载导致滚轮局部磨损过快。

　　在实际工况应用中，这类凸轮装配结构的优势在于只要调整凸轮轮廓曲线就能实现任意预设的运动规律，结构简单紧凑，工作可靠，适合需要固定时序动作的自动化工位，设计过程中需要针对不同的应用场景调整参数，比如用于食品包装设备的送料凸轮，需要考虑工位的间歇停顿时间匹配物料输送节奏，用于内燃机配气机构的凸轮则需要严格匹配气门的开闭时序与升程，保证发动机的进排气效率。建模过程中对各配合面的公差做了对应设置，轴与轴承的配合采用基孔制过渡配合，键与键槽的配合采用标准公差等级，保证加工后能够顺利装配，同时各运动部件之间预留了合理的间隙，避免热胀冷缩导致运动卡滞，凸轮轮廓曲面做了连续曲率校验，不存在尖点或突变，保证从动件运动过程平稳无冲击。
