参数化收音机调节旋钮结构设计

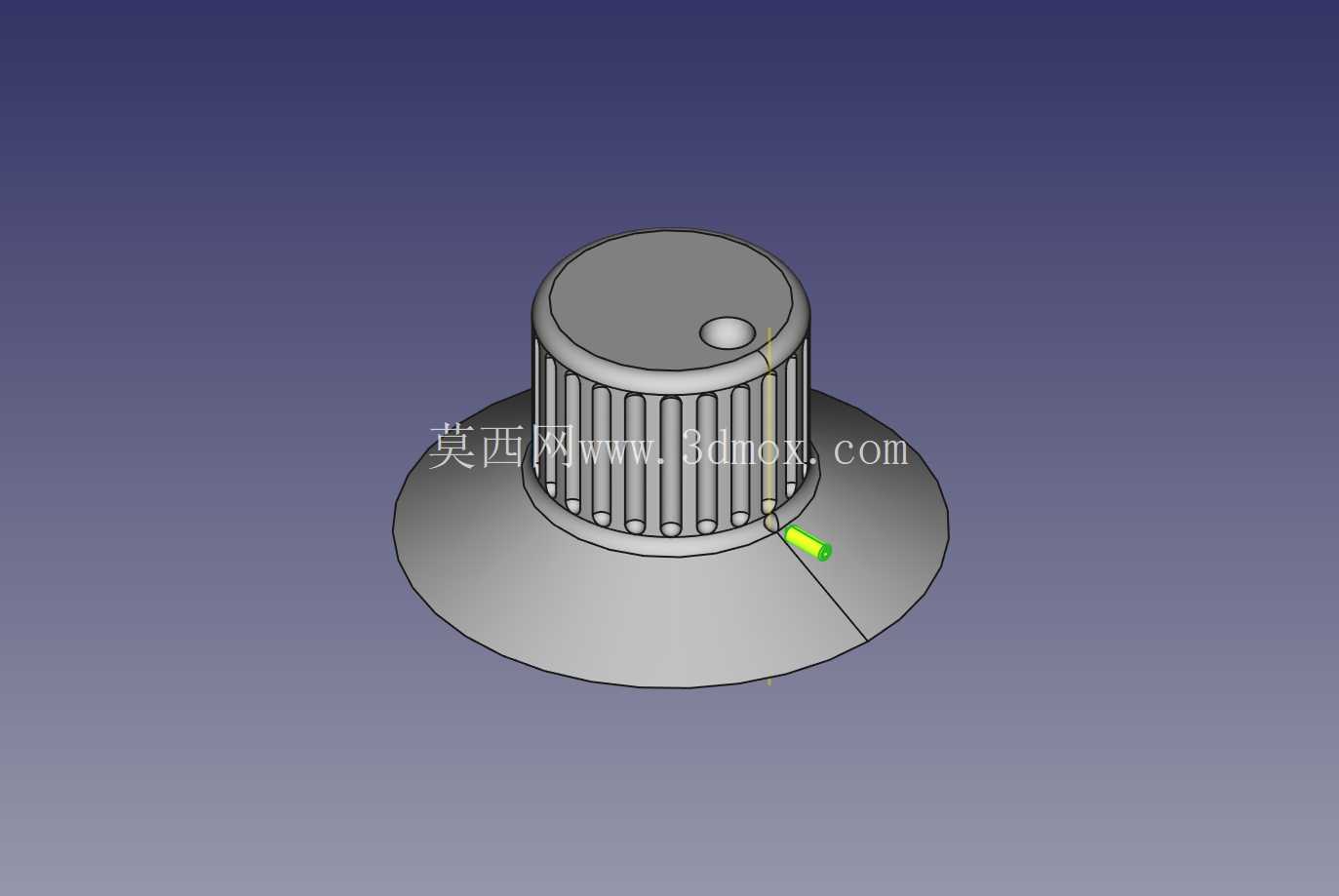

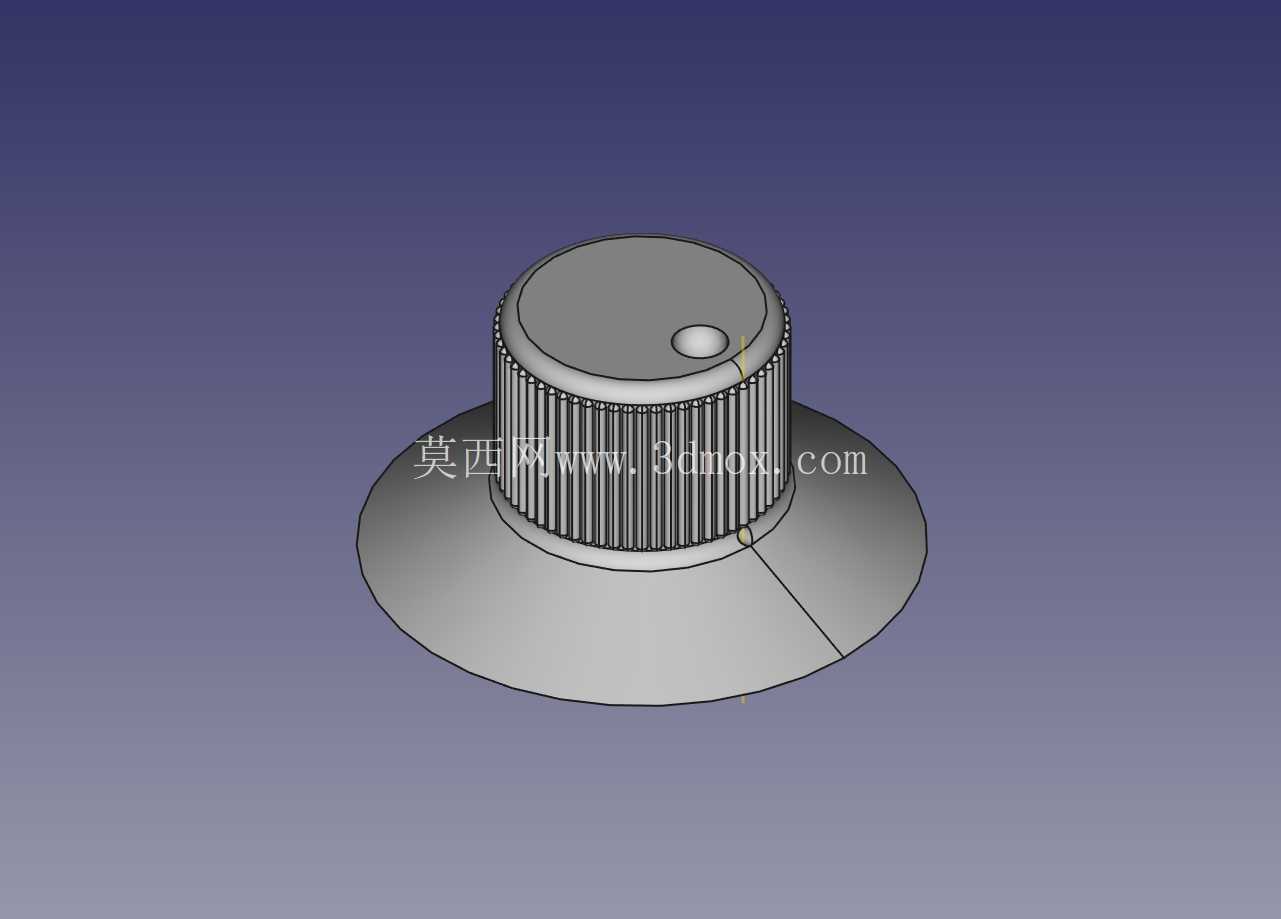

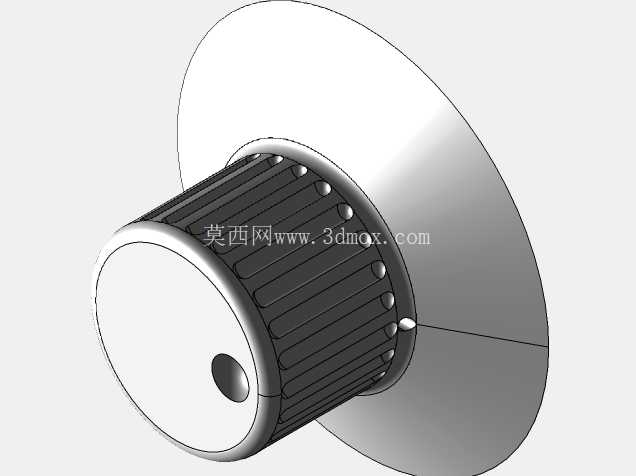

　　日常接触的台式、便携类收音设备上，调节旋钮是用户完成频率微调、音量调整的核心交互部件，其结构合理性直接决定整机操控手感与长期使用可靠性，不少入门级收音设备出现的调台打滑、旋钮松垮、转动阻尼不均问题，根源都在旋钮的结构设计匹配度不足。这款旋钮采用三段式阶梯结构设计，最下方是直径最大的法兰式底座，安装时可完全覆盖机壳上的轴孔开孔，既避免装配后出现缝隙漏灰，也能在旋钮受侧向按压时分散受力，防止调节轴受径向力出现变形；中间段是周向布满竖直防滑齿纹的握持区，齿纹的深度、间距经过反复匹配，既保证手指转动时不会打滑，也不会因为齿纹过于尖锐硌手，即便手上有薄汗也能稳定完成精细调节；最上方是平整的顶盖平面，预留了标识点凹槽，可嵌入指示漆或者标识片，用来对应机壳上的频率、音量刻度，方便用户直观判断当前调节位置。

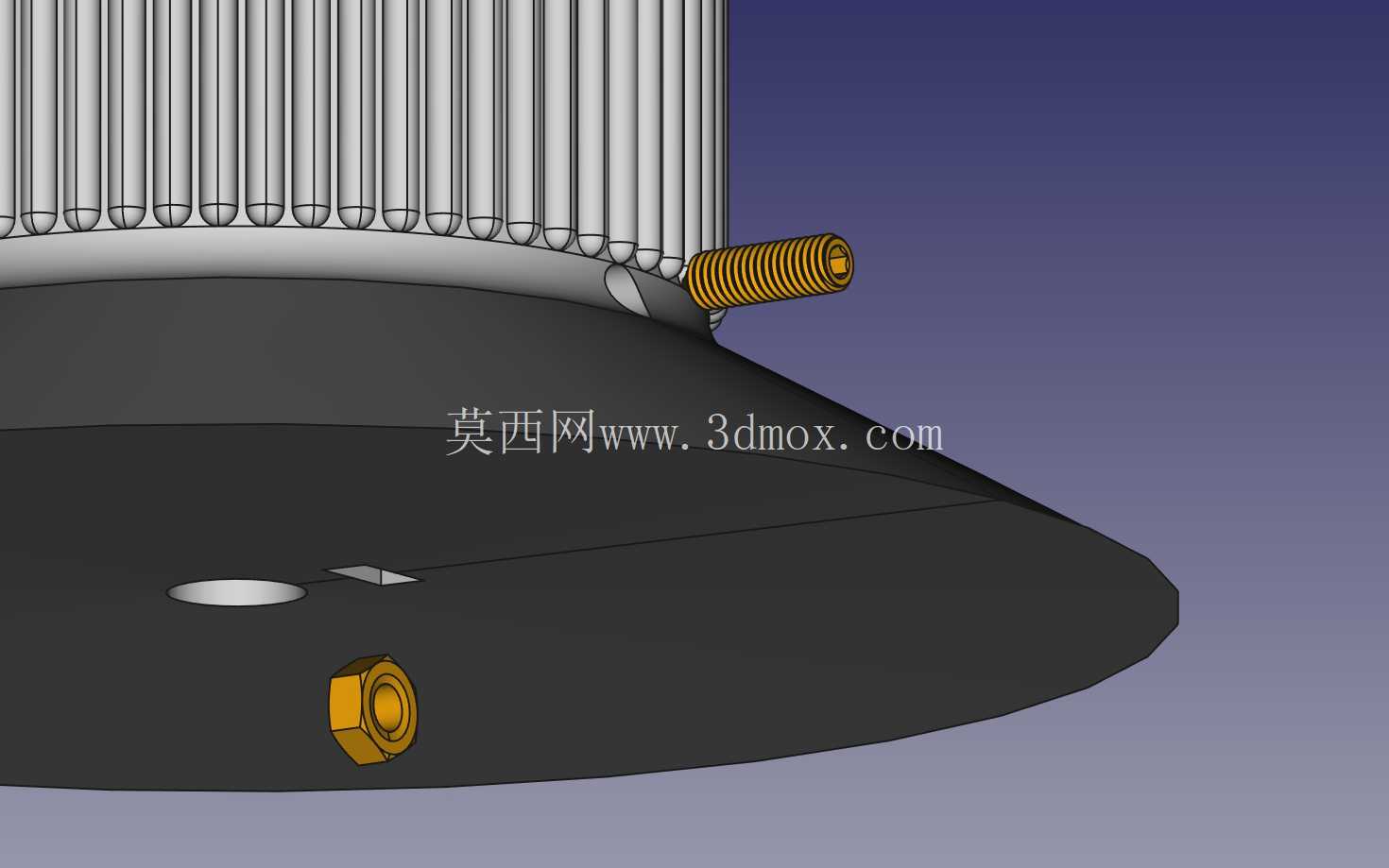

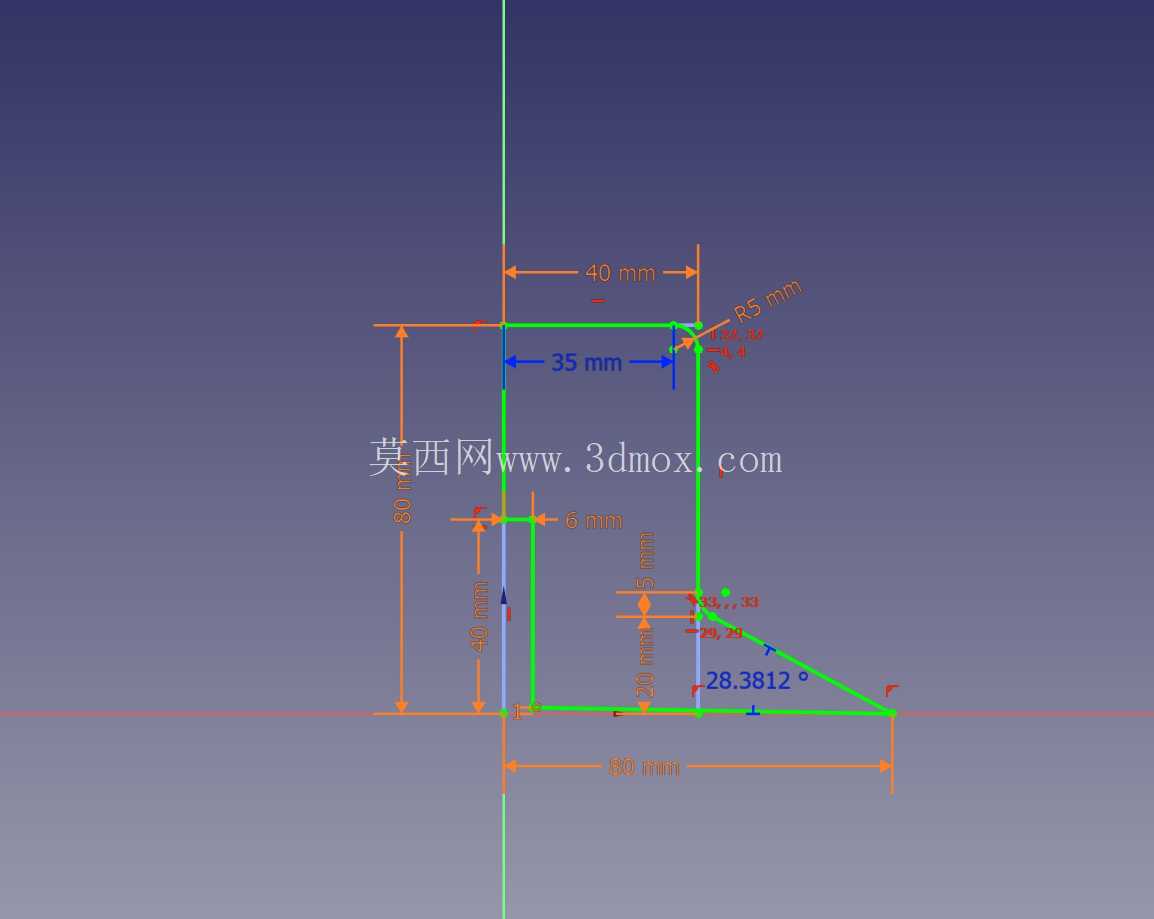

　　从安装边界来看，底座直径适配常规便携收音机的面板开孔尺寸，中间握持段的高度刚好高出机壳表面合适距离，手指转动时不会蹭到机壳面板，中心的轴孔采用D型截面设计，与调节电位器的D型输出轴完全匹配，装配时无需额外打胶固定，依靠轴孔的过盈配合加侧面紧定点位就能实现周向锁止，长期转动不会出现跟转打滑的问题。设计过程中优先考虑了参数化调整的便利性，所有关键尺寸都设置了可编辑的参数关联：当需要适配不同直径的电位器轴时，只需修改中心轴孔的直径参数，整个模型的壁厚、齿纹分布、底座尺寸都会自动完成关联更新，无需重新绘制草图；如果要适配不同厚度的机壳，只需调整底座与握持段的衔接高度，就能匹配不同的安装深度，大幅减少同系列不同规格旋钮的重复建模工作量。

　　从实际使用场景出发，这类旋钮除了适配传统收音机，也可通用在各类小型通讯终端、桌面音频设备、信号发生器的调节轴上，只要轴径参数匹配，就能直接替换使用。结构设计上特意做了壁厚均匀化处理，不管是采用注塑加工还是3D打印试制，都不会出现壁厚差过大导致的缩痕、打印翘边问题；防滑齿纹采用直纹而非网纹设计，一方面降低模具加工的复杂度，减少注塑生产时的脱模阻力，另一方面直纹的导向性更好，用户转动时的力反馈更清晰，适合需要精细微调的操作场景。顶盖的标识点位置做了下沉0.2mm的凹槽设计，后续做表面丝印或者点漆标识时，漆料不会溢出到顶盖其他区域，标识的耐用性也更高，长期手指摩擦不会磨掉标识点。

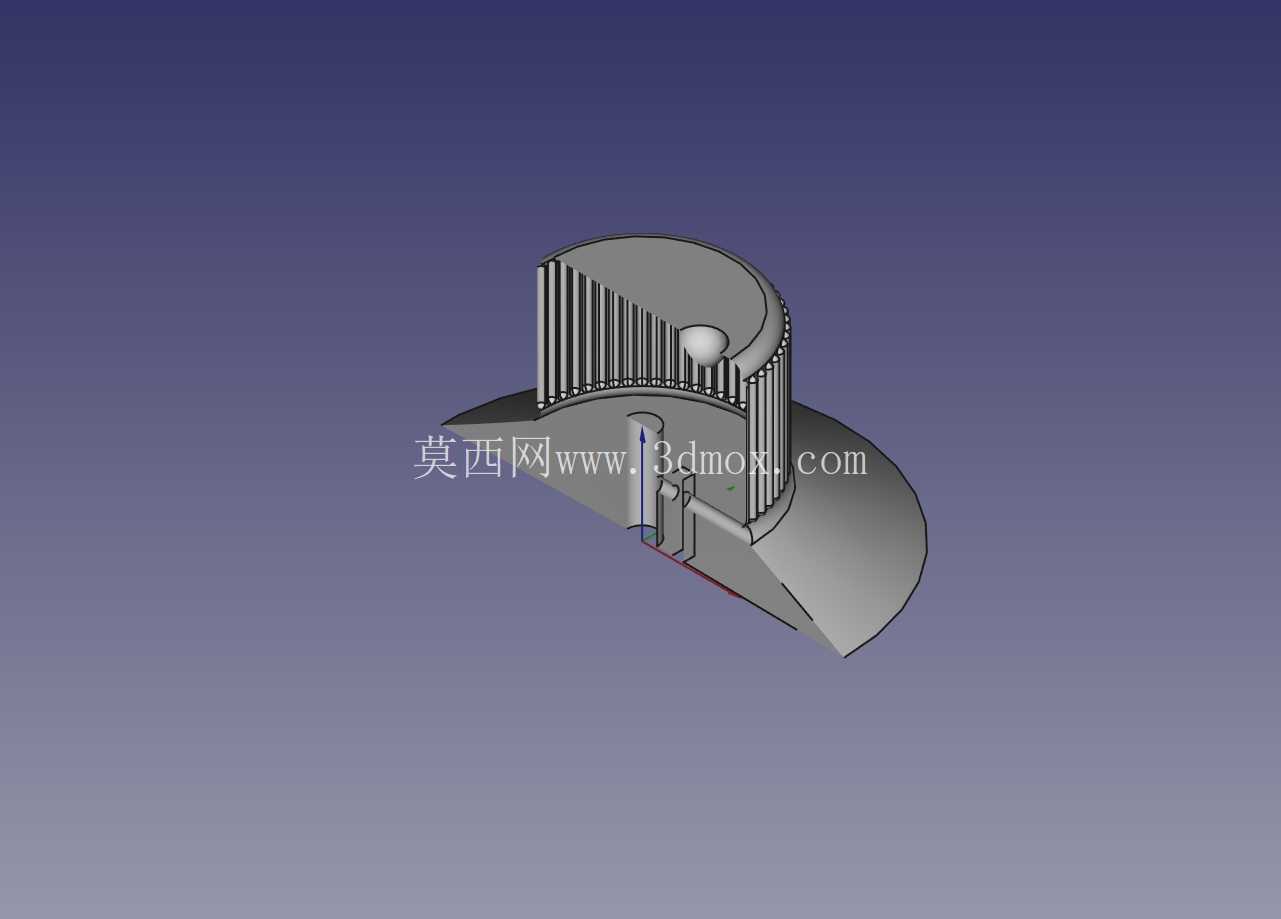

　　底座的下表面做了微小的倒角处理，装配时不会刮花机壳表面的喷涂层，同时底座与机壳之间预留了0.1mm的装配间隙，避免旋钮转动时与机壳产生摩擦阻尼，保证转动手感顺滑。在受力结构上，中心轴孔的周围做了环形加强筋连接到旋钮内壁，即使用户施力较大转动旋钮，也不会出现轴孔开裂的问题，整体结构可承受超过常规使用需求的扭转力矩，满足消费类电子设备的使用寿命要求。
