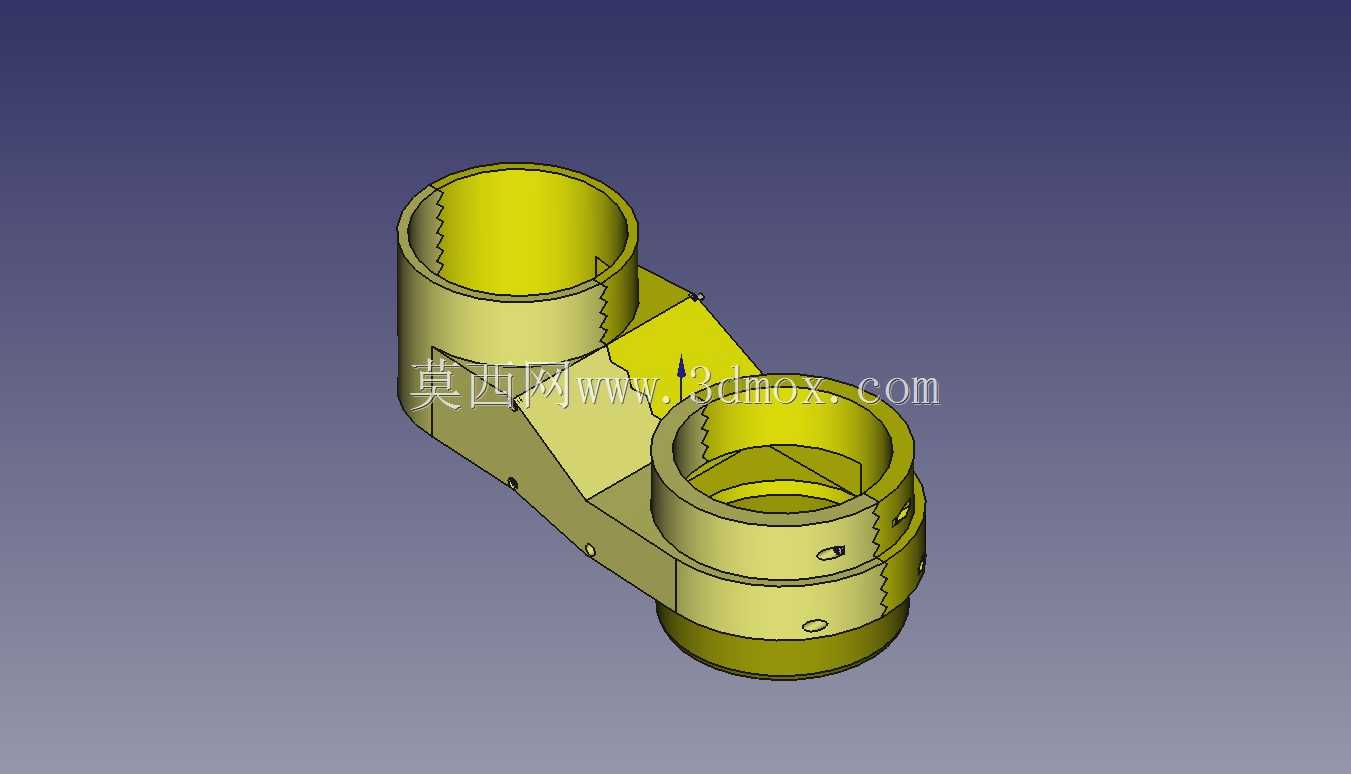

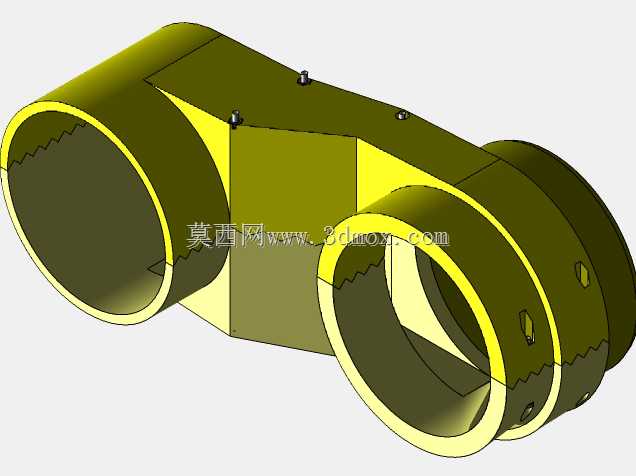

在通用机械的传动端布局中,主轴外露区域的防护一直是设备运维环节容易被忽略的细节,不少设备在长期运行后,主轴轴承位置因为切削碎屑、润滑脂飞溅、外界粉尘侵入出现提前磨损,拆解维护时往往能看到轴承滚道表面嵌有硬质颗粒,保持架出现异常磨损,这类故障很大程度上和防护结构设计不到位有关。这款双筒结构的主轴防护壳体,正是针对并排布置的双主轴传动场景设计,区别于传统单筒独立安装的防护罩,它将两个对应主轴安装位的筒状防护结构通过中间的连接筋板整合为一体,省去了两个独立护罩分别找正、单独固定的安装步骤,同时也消除了两个护罩拼接位置的防护间隙。从实际应用场景来看,这类结构常见于多轴钻削设备、双输出端的传动箱、并排布置的辊道传动端,在这些场景里,
两根主轴的中心距是固定的,一体式的护罩可以直接匹配固定的轴间距,安装时只需要对准两个筒体内腔和主轴的同轴度,通过壳体上预留的沉头安装孔完成固定即可,不需要反复调整两个护罩的相对位置。设计过程中,首先要确定的是两个筒体的内径尺寸,这个尺寸需要比对应位置的主轴外径大出足够的间隙,既要保证主轴高速旋转时不会和护罩内壁发生刮擦,还要预留出润滑脂回流、密封件安装的空间,筒体内壁靠近端部的位置设计有阶梯槽,用来嵌入毡圈密封或者骨架油封,避免外界的杂质顺着主轴和护罩的间隙进入轴承安装位。筒体端部的内壁还加工有内螺纹结构,这个结构是用来配合端盖锁紧的,当护罩安装到位后,可以通过螺纹旋入压盖,把密封件压紧,同时也能对护罩的轴向位置起到辅助限位的作用。

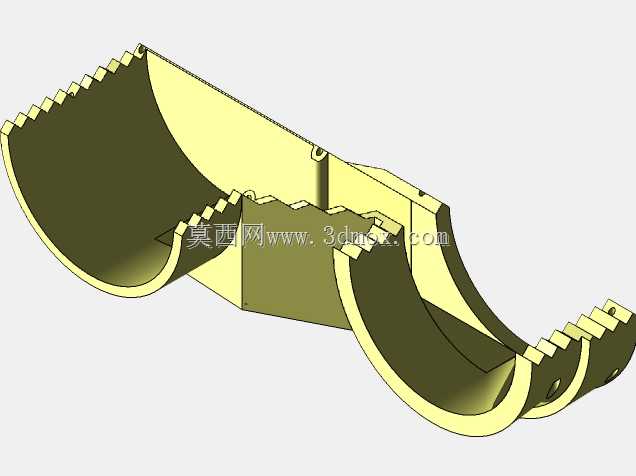

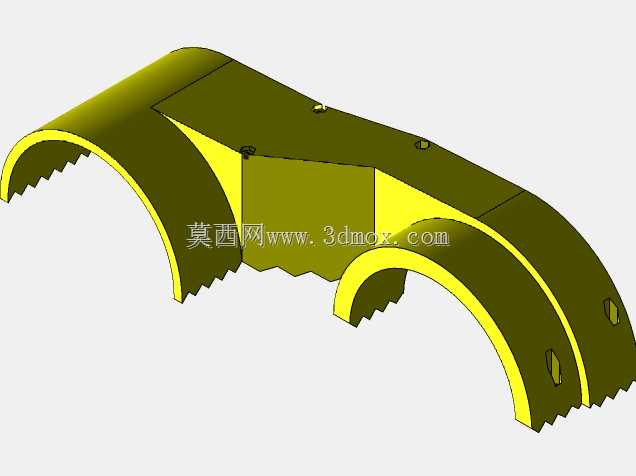

中间的连接筋板并不是简单的平板结构,而是做了斜向的过渡加厚处理,因为两个筒体在设备运行时会伴随主轴产生微幅振动,如果连接位置的壁厚过薄,长期运行后容易在筋板和筒体的焊接或者成型连接处出现疲劳裂纹,斜向过渡的结构可以分散应力集中点,同时也能让落在护罩表面的碎屑、切削液顺着斜面滑落,不会在护罩顶部积留。壳体侧壁上预留的多个小孔,一部分是用来穿设润滑管路的,设备运行时可以通过这些孔直接向内部轴承位置加注润滑脂,不需要拆解护罩;另一部分小孔是定位销孔,安装时先穿入定位销确定护罩和设备本体的相对位置,再拧入紧固螺丝,能避免安装过程中护罩偏移导致的同轴度误差。从安装边界来看,这款护罩的整体外轮廓需要匹配设备传动端的预留安装空间,
两个筒体的轴向长度不能过长,否则会干涉主轴端部的刀具或者传动轮安装,也不能过短,否则无法完全覆盖轴承的外露区域,起不到应有的防护效果。设计时还考虑了护罩本身的拆装便利性,因为主轴轴承属于需要定期维护的部件,护罩的结构不能做成完全封闭的不可拆结构,一体式的结构只需要拧下固定螺丝就能整体取下,不会和周边的管路、线路发生干涉,维护完成后可以快速装回。在实际使用中,这类一体式护罩相比两个独立护罩,整体刚性更好,不会因为设备运行的振动出现单个护罩松动移位的情况,同时连接筋板的存在也相当于在两个主轴安装位之间增加了一道辅助挡屑结构,能阻挡其中一根主轴位置产生的碎屑飞溅到另一根主轴的密封位置,进一步提升了防护的可靠性。针对不同的使用场景,护罩的壁厚可以根据设备的振动幅度做调整,在重载冲击的场景下适当增加壁厚,在轻载高速的场景下可以适当减薄壁厚降低整体重量,不过筒体和筋板连接位置的过渡圆角是必须保留的,这是避免应力集中的关键结构,不能为了加工方便直接做成直角连接。另外,筒体内壁的表面粗糙度也有要求,不能过于粗糙,否则容易附着飞溅的润滑脂和粉尘,长期堆积后可能脱落掉入轴承位置,内壁做光滑处理后,附着的杂物可以顺着内壁的斜面从端部的预留间隙排出,减少积留的可能。
